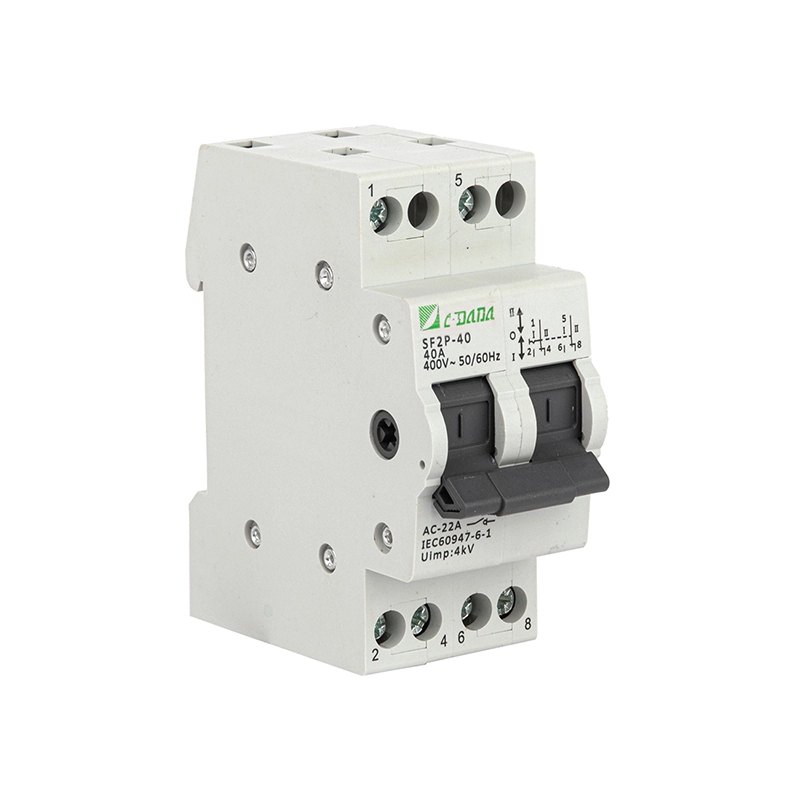

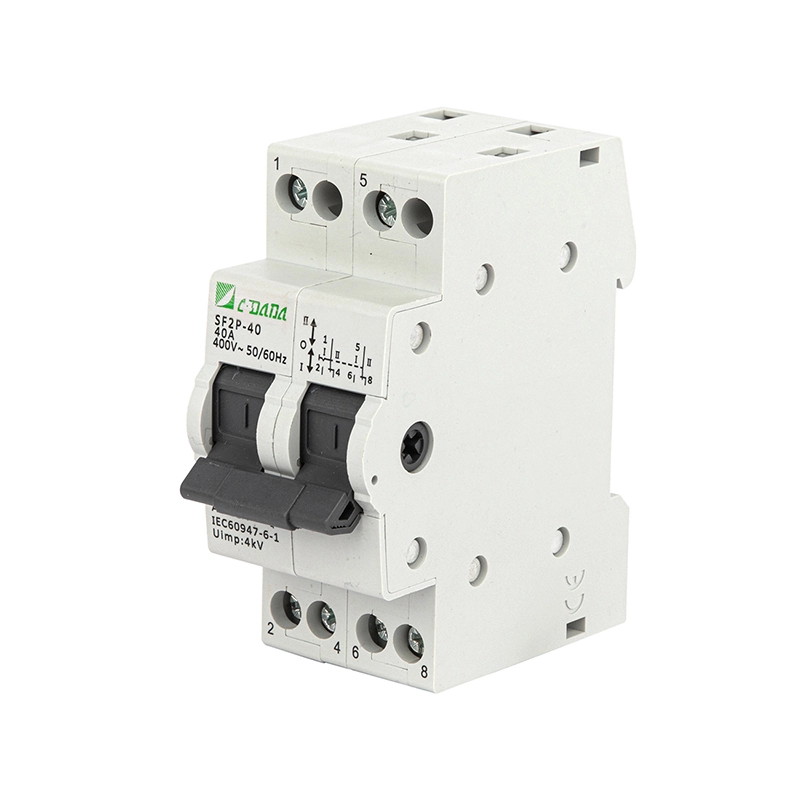

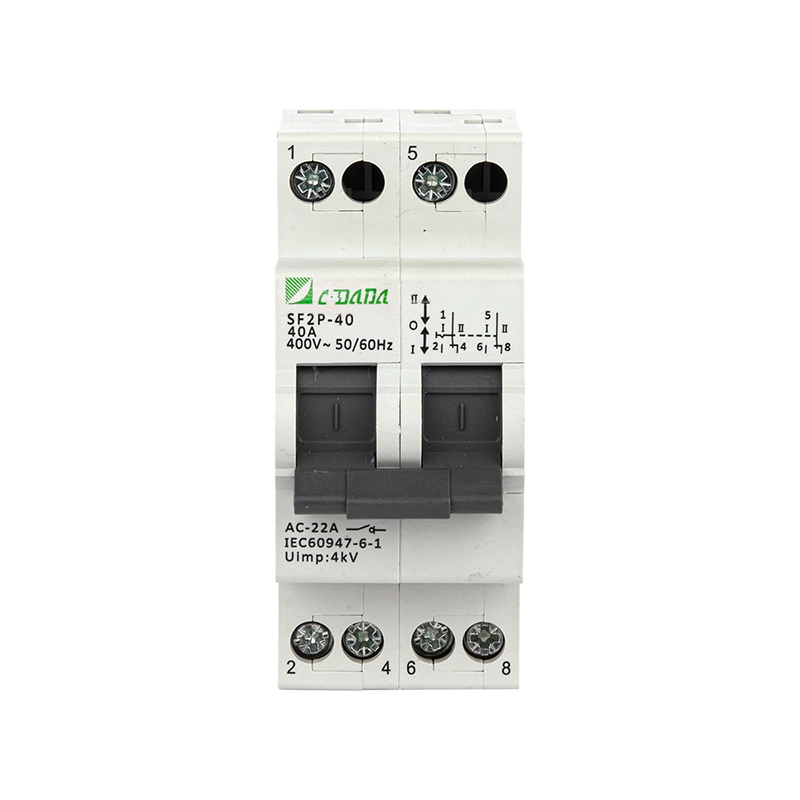

2P փոփոխության անջատիչ

Ապահովեք էներգիայի աղբյուրի անվտանգ և հուսալի միացում CDADA SF Series 2P Changeover Switch-ով, այն հարմար է բնակելի, առևտրային և թեթև արդյունաբերական ծրագրերում կրիտիկական միացումների փոխակերպման համար: Այս DIN-երկաթուղով տեղադրված միկրո փոխարկիչն ապահովում է էներգիայի կրկնակի աղբյուրներ կամ բեռներ՝ հստակ 3 դիրքով գործողությամբ՝ I -OFF-II, ինչը հնարավորություն է տալիս անխափան անցումներ ցանցից/ցանցից և պահեստային/գեներատորի սնուցումներից, շարժիչի առաջ/հետադարձ հսկողությունից կամ փուլային/լարման մոնիտորինգի սխեմաների միջև:

AC 50/60Hz, 230–400V և 16A-ից մինչև 125A հոսանքների համար նախատեսված CDADA 2P փոխարկիչը համապատասխանում է IEC 60947-3 և EN 60947-3 ստանդարտներին: Հատկանշելով ON/OFF դիրքի ցուցիչները, բարձր հաղորդունակության կոնտակտները և արագ պատրաստման/ջարդման մեխանիզմը զսպանակով օժանդակությամբ, այն ապահովում է կայուն աշխատանք նույնիսկ հաճախակի ձեռքով աշխատելու դեպքում: Նախագծված է MCB-ների և կոնտակտորների կողքին մոդուլային տեղադրման համար, այն իդեալական է շենքերի, պոմպային սենյակների, հեռահաղորդակցության պահարանների և վթարային լուսավորության համակարգերի բաշխիչ տախտակների համար:

Հիմնական բնութագրեր

Սերիա՝ SF Series 2P Manual Changeover Switch

Ապրանքանիշը: CDADA | Արտադրող՝ Shanghai DADA Electric CO., LTD

Բևեռներ՝ 2P (Dual Pole) — հասանելի է 1P-ից 4P տարբերակներով

Գնահատված հոսանք՝ 16A – 125A (մինչև 80% շրջակա միջավայրի 40°C-ից բարձր)

Գնահատված լարումը` 230/400V AC, 50/60Hz

Մեկուսիչ լարումը (Ui): 500V

Օգտագործման կատեգորիա՝ AC-22A (խառը դիմադրողական և ինդուկտիվ բեռներ)

Կարճ ժամանակի դիմացկուն հոսանք (Icw)՝ 12×Այսինքն՝ 1 վրկ

Արտադրող հզորություն՝ 20×Այսինքն, t=0.1վ

Մեխանիկական կյանք՝ 8500 գործողություն

Էլեկտրական կյանք՝ 1500 գործառնություն (բեռի տակ)

Աղտոտվածության աստիճանը՝ II

Մոնտաժում՝ ստանդարտ TH35 DIN երկաթուղի

Գործողություն. Ձեռքով 3 դիրքի բռնակ (I – O – II)

Ցուցանիշներ. տեսանելի ON/OFF դիրքը բռնակի հավասարեցման միջոցով

Տերմինալներ. Մալուխի կամ ավտոբուսի միացում

Խստացման ոլորող մոմենտ.

1.2 Ն·մ (16–40Ա)

3,5 Ն·մ (63–125Ա)

Անվտանգության նշում. աղեղի մարման խցիկ չկա, → չպետք է օգտագործվի վերին հոսքի ապահովիչներով/MCB-ներով՝ կարճ միացումից պաշտպանության համար

Տեխնիկական տվյալների թերթիկ

Ինչու՞ ընտրել CDADA 2P Changeover անջատիչը:

★ Անվտանգ 3 դիրքի մեկուսացում

True OFF (O) դիրքը անջատում է երկու աղբյուրները, ինչը կարևոր է սպասարկման և հակահոսքի անվտանգության համար:

★ DIN-Rail մոդուլային դիզայն

Տեղադրվում է վայրկյանների ընթացքում MCB-ների կողքին՝ խնայում է տարածք և պարզեցնում վահանակների դասավորությունը խելացի շենքերում կամ OEM պարիսպներում:

★ Բարձր հուսալիության կոնտակտներ

Օպտիմիզացված դինամիկ-ստատիկ կոնտակտային երկրաչափությունը ապահովում է ցածր դիմադրություն և երկարաժամկետ կայունություն:

★ Համաշխարհային Համապատասխանություն

Հավաստագրված է IEC 60947-3-ով, որն ընդունված է Եվրոպայում, Ասիայում, Աֆրիկայում և Լատինական Ամերիկայում:

★ Օգտատիրոջ անվտանգ գործողություն

Գարնան օգնությամբ մեխանիզմը կանխում է մասնակի ներգրավումը. Ընդլայնված բռնակ՝ ընտրովի 63A+ մոդելների համար:

★ Բազմակողմանի հավելվածներ

Գեներատորի փոխանցումից մինչև շարժիչի ուղղության հակադարձում՝ մեկ անջատիչ, բազմաթիվ գործառույթներ:

Տիպիկ հավելվածներ

Պահուստային էներգահամակարգեր. Անցում կոմունալ և գեներատորի միջև

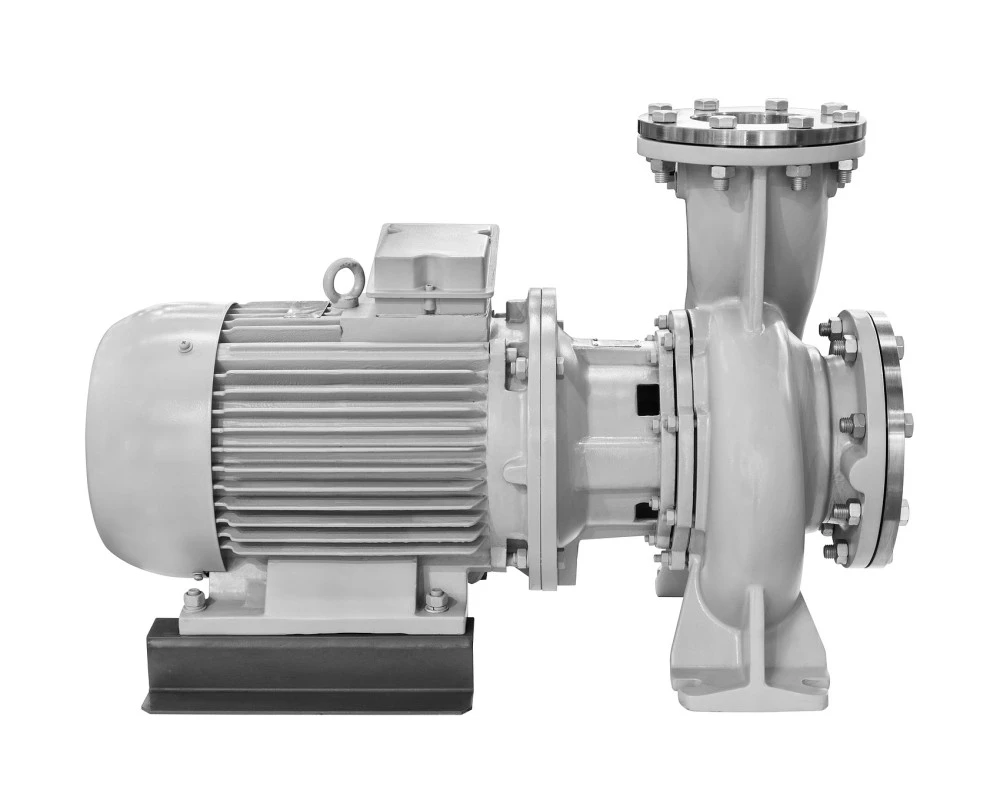

Շարժիչի կառավարում. փոքր պոմպերի կամ օդափոխիչների առաջ/հետ պտույտ

Չափման սխեմաներ. Լարման/փուլի ընտրություն հաշվառման վահանակներում

Շենքերի ավտոմատացում. երկակի օդորակման բլոկի միացում, վթարային լուսավորության փոխանցում

Հեռահաղորդակցման և տվյալների կենտրոններ. ավելորդ PSU աղբյուրի ընտրություն

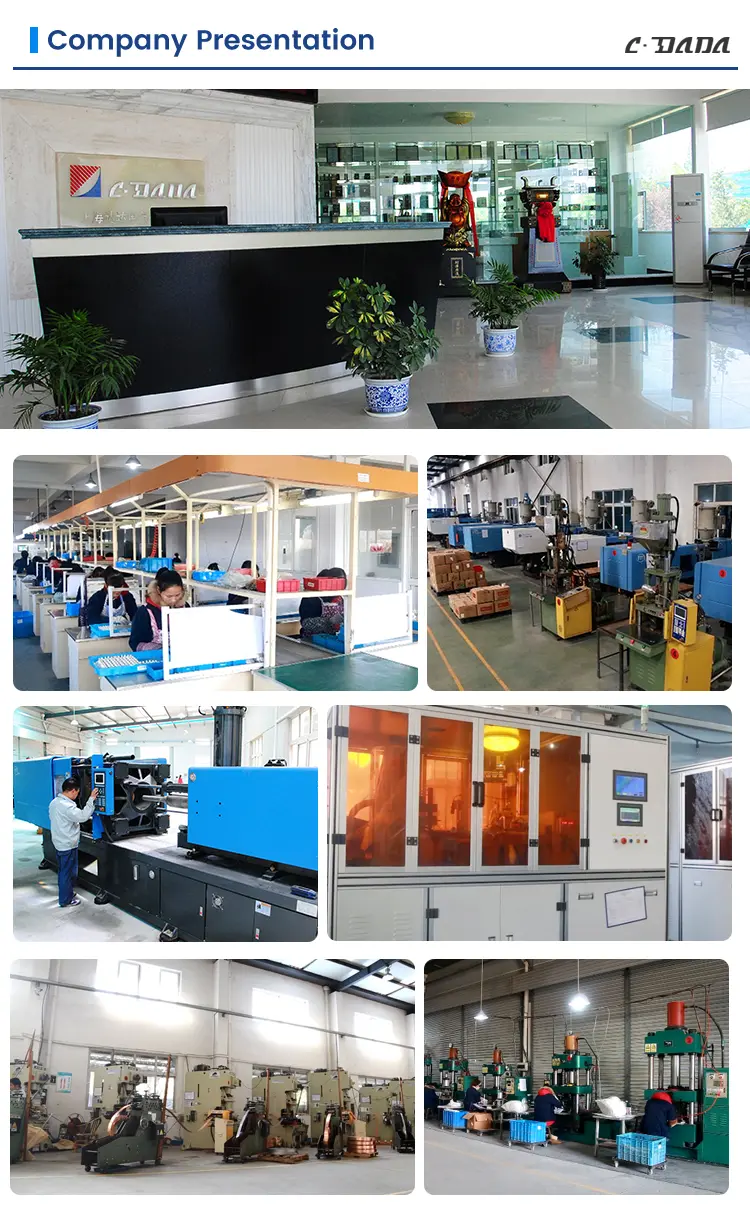

CDADA-ի մասին

★ Մեր հիմնական առավելություններն են.

1) ամբողջական միջազգային հավաստագրեր,

2) Ուժեղ OEM/ODM կարողություն,

3) ծախսերի և կատարողականի բարձր հարաբերակցություն,

4) հուսալի լայնածավալ արտադրական հզորություն,

5) արտահանման մեծ փորձ.

★ Մեր արտադրանքը հաջողությամբ արտահանվում է Հարավարևելյան Ասիա, Մերձավոր Արևելք, Հարավային Ամերիկա, Աֆրիկա, Եվրոպա և ԱՊՀ երկրներ՝ կենտրոնանալով Belt and Road շուկաների վրա:

★ Մենք անընդհատ ներդրումներ ենք կատարում R&D-ում, վերահսկում ենք համաշխարհային ստանդարտները և շուկայի միտումները և համագործակցում ոլորտի փորձագետների հետ՝ բարելավելու մեր արտադրանքի պորտֆելը:

Հաճախակի տրվող հարցեր

Q1. Կարո՞ղ եմ անցնել բեռի տակ:

A1: Խորհուրդ չի տրվում: SF շարքի 2P Changeover Switch-ը աղեղների մարման խցիկ չունի: Միշտ անջատեք շղթան միացումից առաջ կամ օգտագործեք միայն առանց բեռի փոխանցման համար (օրինակ՝ մեկուսիչի ֆունկցիա): Ընթացիկ բեռնվածքի միացման համար հաշվի առեք շարժիչային ԱԹՍ-ներ կամ միաձուլված անջատիչներ:

Q2: Ինչու կա «O» (OFF) դիրք:

A2. Կենտրոնական անջատված դիրքը ապահովում է լիակատար մեկուսացում երկու էներգիայի աղբյուրներից, ինչը կարևոր է սպասարկման անվտանգության և գեներատորների կամ ինվերտորների հետ սնուցումը կանխելու համար:

Q3. Ինձ ապահովիչներ են պետք այս անջատիչով:

A3: Այո: Քանի որ այն չի կարող ընդհատել անսարքության հոսանքները, միշտ զուգակցեք այն վերին հոսքի ապահովիչների կամ MCB-ների հետ, որոնք գնահատված են ձեր համակարգի հեռանկարային կարճ միացման հոսանքի համար:

Q4: Կարո՞ղ է այն վերահսկել շարժիչի ուղղությունը:

A4. Այո. փոքր շարժիչների համար 2P անջատիչը կարող է հակադարձել փուլերի հաջորդականությունը, երբ ճիշտ միացված է: Նախքան ուղղությունը փոխելը, համոզվեք, որ շարժիչը կանգնեցված է և անջատված է էներգիայից:

Q5. Ինչու՞ ընտրել CDADA-ն այլ ապրանքանիշերի փոխարեն:

A5: CDADA-ն առաջարկում է.

● Իրական 3 դիրքի մեխանիկական արգելափակում (առանց լողացող վիճակների)

● DIN-rail համատեղելիություն պանելների համաշխարհային ստանդարտների հետ

● Անջատիչի դիրքի հստակ տեսողական ցուցում

● Կայուն զսպանակային մեխանիզմ հուսալի շփման ճնշման համար

● Մրցակցային գներ՝ IEC-ի ամբողջական հավաստագրմամբ և տեխնիկական աջակցությամբ
