Չինական Durable MCB Accessories մատակարար

Կարգավիճակ

Աքսեսուարի տեսակը

Գործառույթ

Տեխնիկական բնութագրեր

Հեռակառավարում

Շանթային ճամփորդություն (ST)

Հեռակա անջատում արտաքին լարման ազդանշանի միջոցով

AC՝ 24V, 110V, 230V, 415V; DC՝ 12V, 24V, 48V, 110V; Inrush 200VA (AC)/200W (DC), կնքված 20VA (AC)/20W (DC); Ուղևորության ժամանակը <50 մս; Լայնությունը՝ 17,5 մմ (1 մոդուլ)

Անբարենպաստ արձակում (UVR)

Ավտոմատ անջատում, երբ լարումը իջնում ​​է շեմից ցածր

Պիկապ՝ 0,85×Un; Բաց թողնելը` 0.35-0.7×Un (գնահատվածի 35-70%); Կանխում է ավտոմատ վերափակումը; Լայնությունը՝ 17,5 մմ (1 մոդուլ)

Գերլարման արձակում

Ուղևորություններ, երբ լարումը գերազանցում է անվտանգ սահմանները

Սովորաբար 270-280V AC 230V համակարգերի համար; Պաշտպանում է գերլարման պայմաններից

Շարժիչի շահագործման սարք

Էլեկտրական լիցքավորում և հեռակառավարման միացում/անջատում

230V AC սնուցում, 3-5 վրկ աշխատանքային ժամանակ, մեխանիկական վերափոխում, դիրքի հետադարձ կապ

Կարգավիճակի ազդանշան

Օժանդակ կոնտակտ (AX)

Ցույց է տալիս անջատիչի դիրքը (ON/OFF)

1NO+1NC կամ 2NO+2NC, 6A ժամը 230V AC/3A ժամը 400V AC, արծաթե խառնուրդ կոնտակտներ; Լայնությունը՝ 9 մմ (0,5 մոդուլ)

Զարթուցիչի կոնտակտ (AL)

Ազդանշանների անջատիչը խափանվել է սխալի պատճառով

1NO+1NC, գործում է միայն ավտոմատ միացման ժամանակ (ոչ ձեռքով OFF), տարբերվում է օժանդակից; Լայնությունը՝ 9 մմ (0,5 մոդուլ)

Սխալ ազդանշանի կոնտակտ

Նշում է անսարքության հատուկ տեսակները

Միկրոանջատիչի վրա հիմնված, ինտեգրված էլեկտրոնային ճամփորդական միավորների հետ

Անվտանգություն և անվտանգություն

Կախովի կողպեքի հավելված

Կողպեք անջատիչը ON կամ OFF դիրքում

Ընդունում է 2 կողպեք՝ 4,75 մմ տրամաչափով; Կանխում է չարտոնված գործողությունը

Փականների հավաքածու

Ապահովում է անջատիչը կոնկրետ դիրքում

Սպասարկման կողպեքի/թագուտի (LOTO) ընթացակարգերի համար

Busbar Systems

Pin-տիպի Busbar

1-փուլ կամ 3-փուլ մատակարարման միացում

1մ երկարություն, մինչև 56 բևեռ, 100A գնահատված, մեկուսացված

Պատառաքաղի տիպի ավտոբուս

Բազմաբևեռ բաշխում

1P, 2P, 3P, 4P կոնֆիգուրացիաների համար հասանելի են կողային միակցիչներ

Պաշտպանություն և նույնականացում

Տերմինալի ծածկոցներ

Կանխում է պատահական շփումը

IP20-ից մինչև IP40, փուլային խոչընդոտներ, մատների համար անվտանգ դիզայն

Նշման շերտեր

Շղթայի նույնականացում

13-մոդուլային ժապավեններ պիտակավորման համար, կպչուն տեղադրում

Smart/Communication

Անլար օժանդակ

Bluetooth/WiFi կարգավիճակի մոնիտորինգ

Tuya հավելվածը համատեղելի է, ինքնասնուցմամբ կամ մարտկոցով, իրական ժամանակում ծանուցումներ

Բաղադրիչ

Գործառույթ

Տեխնիկական մանրամասներ

Էլեկտրամագնիսական կծիկ

Էլեկտրաէներգիայից հետո առաջացնում է մագնիսական դաշտ

AC: Inrush 200VA, կնքված 20VA; DC: Inrush 200W, կնքված 20W; Մեկուսացման դաս F (155°C) կամ H (180°C)

Մխոցային մեխանիզմ

Գործում է ճամփորդական սանդղակը` ազատելու մեխանիզմը

Կարծրացած պողպատ, զսպանակ-հետադարձ, հարված 3-5մմ, ուժ 2-5Ն

Մոնտաժում

Snap-fit ​​MCB-ի ձախ կողմում

Առանց գործիքների տեղադրում, ավտոմատ հավասարեցում ճամփորդական գծի հետ

Ցուցում

Մեխանիկական դրոշ ֆասիայի վրա

Կծիկի շահագործման տեսողական ցուցում

Պարամետր

Հստակեցում

Անվտանգության գործառույթ

Վերցնելու լարումը

0,85 × Un (անջատիչը կարող է փակվել)

Կանխում է փակումը անբավարար լարման վրա

Բաց թողնման լարում

0,35-0,70 × Un (գնահատվածի 35-70%)

Ավտոմատ գործարկում թերլարման վրա

Ժամանակի հետաձգում

Ակնթարթային կամ 0.1-3 վրկ (էլեկտրոնային տեսակներ)

Կանխում է անհանգստության վայրէջքը վայրկենական անկումից

Շարունակական պարտականություն

100% անվանական լարում

Կծիկն անընդհատ սնվում է նորմալ շահագործման ընթացքում

Լայնությունը

17,5 մմ (1 մոդուլ)

Ստանդարտ DIN երկաթուղային մոնտաժ

Առանձնահատկություն

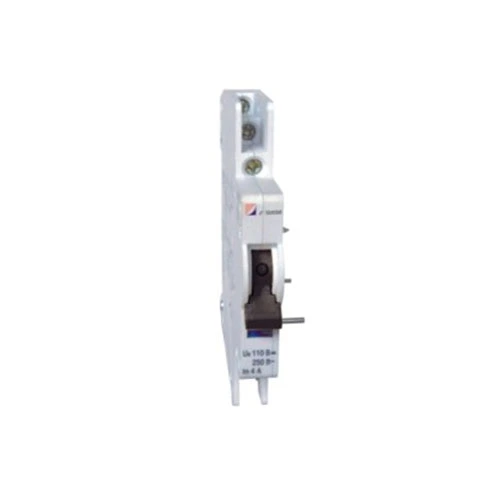

Օժանդակ կոնտակտ (AX)

Զարթուցիչի կոնտակտ (AL)

Գործողություն

Փոխում է վիճակը MCB բռնակի դիրքով

Գործում է միայն ավտոմատ ճամփորդության ժամանակ (գերբեռնվածություն/կարճ միացում)

Ցուցում

ON/OFF կարգավիճակը

Միայն սխալ ճանապարհորդություն

Կապի կոնֆիգուրացիա

1NO + 1NC կամ 2NO + 2NC

1NO+1NC ստանդարտ

Վարկանիշ

6A 230V AC-ում, 3A 400V AC-ում

6A 230V AC-ում, 3A 400V AC-ում

Լայնությունը

9 մմ (0,5 մոդուլ)

9 մմ (0,5 մոդուլ)

Դիմում

Կարգավիճակի ցուցում, փոխկապակցվածություն, կառավարման սխեմաներ

Անսարքության ազդանշան, սպասարկման ազդանշան, ճամփորդության ցուցում

Դիմում

Աքսեսուարների կոնֆիգուրացիա

Տեխնիկական պահանջներ

Ինտեգրում

Բնակելի խելացի տներ

Շանթային ճամփորդություն + Օժանդակ + Անլար մոդուլ

230V AC, WiFi/Bluetooth, Tuya հավելված

Տան ավտոմատացում, հեռակառավարում, էներգիայի կառավարում

Առևտրային շենքեր

UVR + Օժանդակ + Զարթուցիչ

230V AC, BMS ինտեգրում, հրդեհային ազդանշանային ինտերֆեյս

Շենքերի կառավարման համակարգ, վթարային անջատում

Արդյունաբերական վերահսկողություն

Շանթային ճամփորդություն + 2×Օժանդակ + Շարժիչային օպերատոր

24V DC, PLC համատեղելիություն, արագ արձագանք (<50ms)

PLC/DCS հսկողություն, մեքենաների անվտանգության սխեմաներ

Առողջապահական հաստատություններ

UVR + Զարթուցիչ + Կախովի կողպեք

Բժշկական կարգի, բարձր հուսալիություն, LOTO կարողություն

Հիմնական էներգիայի կառավարում, պահպանման անվտանգություն

Տվյալների կենտրոններ

Շանթային ճամփորդություն + Զարթուցիչ + Ավտոբուսային համակարգ

48V DC, բարձր խտություն, մոդուլային ընդլայնում

Էլեկտրաէներգիայի բաշխման միավորներ (PDUs), հեռակառավարում

Վերականգնվող էներգիա

Շանթային ճամփորդություն + Գերլարման ազատում

1000V DC համակարգեր, բացօթյա վարկանիշ, արագ անջատում

Արևային ՖՎ համակարգեր, էներգիայի կուտակում, ինվերտորային ինտեգրում

Նավթ և գազ

Պայթյունակայուն պարագաներ + UVR

ATEX/IECEx սերտիֆիկացված, արևադարձային

Վթարային անջատման համակարգեր (ESD), վտանգավոր տարածքներ

Ենթակառուցվածք

Շարժիչի օպերատոր + Օժանդակ + Բանալի կողպեք

400V AC, ծանր աշխատանքային, 50,000 ցիկլի կյանք

SCADA համակարգեր, հեռակառավարման կենտրոններ

Բեմ

Գործընթացի մանրամասները

Որակի վերահսկման կետեր

Կծիկ ոլորուն

Էմալապատ պղնձե մետաղալար (0,1-0,3մմ), ավտոմատացված ոլորուն լարվածության հսկողությամբ, վակուումային լաքի ներծծում

Շրջադարձների քանակը ±1%, DC դիմադրություն ±5%, դիէլեկտրական ուժ 2կՎ/1 րոպե, մեկուսացման դիմադրություն >100MΩ

Մխոցային հաստոցներ

Սառը գլորված պողպատի SPCC կամ երկաթի փոշու մետալուրգիա, ճշգրիտ հղկում, կարծրացում (HRC 45-55)

Չափային հանդուրժողականություն ± 0,02 մմ, մակերեսային հարդարում Ra 0,8, մագնիսական թափանցելիություն >5000

Կապ Fabrication

Արծաթ-նիկելային (AgNi 90/10) դրոշմում, պղնձե կրիչների վրա գամում, երկրաչափության ձևավորում

Կարծրություն HV 80-120, կոնտակտային դիմադրություն <50mΩ, հղկման ուժ >50ՄՊա

Բնակարանային համաձուլվածքներ

PA66 GF30 կամ PBT GF30, 280-320°C ներարկում, 17,5 մմ մոդուլյարություն կրիտիկական

Չափային հանդուրժողականություն ±0,05 մմ, հետևելու ինդեքս >600V, UL 94 V-0, ջերմային դիմադրություն 160°C

Գարնանային Արտադրություն

Նավթային ածխածնային պողպատ SWOSC-V կամ չժանգոտվող պողպատ 301, CNC ոլորում, ջերմային բուժում

Հոգնածության կյանք >100,000 ցիկլ, զսպանակային դրույքաչափ ±10%, թուլացում <5%

Ենթահանձնաժողով

Կծիկ-մխոց-կոնտակտային ինտեգրում, հարվածի կարգավորում, սեղմման մեխանիզմի փորձարկում

Գործող լարումը 0,85-1,1×Un, անջատման ուժը 2-5 Ն, արձագանքման ժամանակը <50 մս

Վերջնական չափաբերում

Վերցնելու/թողարկման լարման ստուգում (UVR), գործառնական ժամանակի չափում (շանթային ճամփորդություն), շփման դիմադրություն

100% ավտոմատացված փորձարկում, տվյալների գրանցում, հետագծելիության QR կոդավորում

Բաղադրիչ

Նյութի ճշգրտում

Մատակարարների ստանդարտներ

Հիմնական հատկություններ

Կծիկ մետաղալար

Էմալապատ պղնձե մետաղալար Դասի F (155°C) կամ դասի H (180°C)

IEC 60317, NEMA MW 35

Վթարի լարում >2 կՎ, զոդման ունակություն 390°C/2 վրկ, ճկունություն

Մագնիսական միջուկ

Սիլիկոնային պողպատից լամինացիաներ (0,35-0,5 մմ) կամ պինդ երկաթ

IEC 60404-8, JIS C 2552

Բարձր թափանցելիություն, ցածր ստիպողականություն, հետևողական մագնիսական հատկություններ

Մխոց / Արմատուրա

Սառը գլորված պողպատից SPCC կամ երկաթի փոշի (Fe-99%)

JIS G 3141, MPIF ստանդարտ 35

HRC 45-55, մակերեսային հարդարում Ra 0.8, կոռոզիոն դիմադրություն

Կոնտակտներ

Արծաթ-նիկել (AgNi 90/10) կամ արծաթ-կադմիումի օքսիդ (AgCdO)

ASTM B152, IEC 60368

Հաղորդունակություն >90% IACS, աղեղային էրոզիայի դիմադրություն, հակաեռակցման

Կապ Springs

Բերիլիում պղինձ (CuBe2 C17200) կամ չժանգոտվող պողպատ 301

ASTM B196

Հոգնածության ժամկետը >100,000 ցիկլ, կայուն ճնշում, կոռոզիոն դիմադրություն

Բնակարանային

PA66 GF30 (30% ապակե մանրաթել) կամ PBT GF30

IEC 60664-1, UL 94 V-0

Հետևման ինդեքս >600V, ջերմակայունություն 160°C, ազդեցության ուժ >7 կՋ/մ²

DIN երկաթուղային սեղմակ

Զսպանակ պողպատ 65Mn կամ չժանգոտվող պողպատ 304, ցինկապատ

GB/T 1222, ISO 3506

Ամրացուցիչի ուժ 50-100N, 10000 ցիկլի հոգնածություն, կոռոզիոն դիմադրություն

Տերմինալներ

Արույր C36000 կամ պղինձ C11000 թիթեղապատմամբ (5-8 մկմ)

ASTM B16/B187

Ընթացքի խտությունը 1,0-1,5 Ա/մմ², ոլորող մոմենտ դիմադրություն 1,5-2,5 Նմ

Ստանդարտ

Շրջանակ

Կիրառելի պահանջներ

IEC 60898-1

Անջատիչներ կենցաղային և համանման կայանքների համար

Բազային ստանդարտ MCB-ների համար, աքսեսուարների համատեղելիություն

IEC 60947-5-1

Կառավարման միացման սարքեր և անջատիչ տարրեր

Օժանդակ կոնտակտների գնահատականներ, էլեկտրական դիմացկունություն, տերմինալների գծանշումներ

IEC 60947-2

Ցածր լարման բաշխիչ սարքեր - Անջատիչներ

Shunt trip/UVR կատարում, համակարգում

EN 60898-1 / EN 60947-5-1

Եվրոպական ներդաշնակեցված տարբերակները

ԵԽ նշում, ԵՄ շուկա մուտք

Թեստի կատեգորիա

Հատուկ թեստ

Ընդունման չափանիշներ

Էլեկտրական դիմացկունություն

10,000 գործողություններ անվանական հոսանքով (AC-15/DC-13)

Կոնտակտային մաշվածություն <50%, առանց եռակցման, հետևողական աշխատանք

Մեխանիկական դիմացկունություն

100,000 առանց բեռի գործողություններ

<5% պարամետրի շեղում, մեխանիկական խափանում չկա

Դիէլեկտրիկի հատկությունները

2kV AC/1min (կառավարման սխեմաներ), 4kV իմպուլս

Ոչ մի խափանում, ոչ մի ֆլեշ

Ջերմաստիճանի բարձրացում

Շարունակական շահագործում անվանական լարման/հոսանքի դեպքում

Կծիկ ≤85K (դաս F), տերմինալներ ≤80K

Շոկ և թրթռում

IEC 60068-2-27 (ցնցում), IEC 60068-2-6 (թրթռում)

Ոչ կեղծ գործողություն, ոչ մի վնաս, ֆունկցիոնալ փորձարկումից հետո

Բնապահպանական

Խոնավ ջերմություն (IEC 60068-2-30), սառը, չոր ջերմություն

Ֆունկցիոնալ կոնդիցիոներից հետո, առանց կոռոզիայի

EMC

Անձեռնմխելիություն իրականացվող/ճառագայթված միջամտության նկատմամբ

Անհանգստացնող գործողություն չկա, EN 60947-5-1

Նյութ

Ստուգման առարկաներ

Նմուշառման պլան

Սարքավորումներ

Էմալապատ մետաղալար

Տրամագիծը, խզման լարումը, երկարացումը, զոդման ունակությունը

AQL 0.65

Միկրոմետր, դիէլեկտրական փորձարկիչ, առաձգական մեքենա

Մագնիսական պողպատ

Անթափանցելիություն, միջուկի կորուստ, մեկուսիչ ծածկույթ

Մեկ խմբաքանակի համար

Էպշտեյնի շրջանակ, մեկ թերթիկ փորձարկող

Արծաթե կոնտակտներ

Մաքրություն, կարծրություն, խտություն, ծավալային հանդուրժողականություն

Մեկ խմբաքանակի համար

Սպեկտրոմետր, կարծրության ստուգիչ, CMM

Պլաստիկ հատիկներ

Ապակու պարունակությունը, մածուցիկությունը, խոնավությունը, դյուրավառությունը

Մեկ խմբաքանակի համար

Հալման հոսքի ինդեքսատոր, DSC, UL 94 ապարատ

Գարնանային պողպատ

առաձգական ուժ, հոգնածության դիմադրություն, ձևավորում

Մեկ խմբաքանակի համար

Ձգվող մեքենա, հոգնածության ստուգիչ

Կայան

Կառավարման պարամետրեր

Հաճախականություն

Մեթոդ

Կծիկ ոլորուն

Շրջադարձների քանակը, լարվածությունը, դիմադրությունը, մեկուսացումը

Յուրաքանչյուր միավոր

Ավտոմատ ոլորում հետադարձ կապով, օմմետր

Մխոցային հաստոցներ

Չափային հանդուրժողականություն, մակերեսի ավարտ, կարծրություն

Յուրաքանչյուր 100 միավոր

CMM, պրոֆիլաչափ, կարծրության ստուգիչ

Կոնտակտային ժողով

Հավասարեցում, ճնշում, դիմադրություն, հղկման որակ

Յուրաքանչյուր 100 միավոր

Ուժաչափ, միկրոօմմետր, XRF

Բնակարանային ձևավորում

Ջերմաստիճանը, ճնշումը, չափերի ճշգրտությունը

Յուրաքանչյուր ցիկլ

SCADA մոնիտորինգ, SPC գծապատկերներ

Ենթահանձնաժողով

Գործող լարումը, հարվածը, արձագանքման ժամանակը

Յուրաքանչյուր միավոր

Ավտոմատացված թեստային նստարան, տվյալների գրանցում

Փորձարկման կետ

Ստանդարտ

Նմուշի չափը

Գործող լարման միջակայք

0.85-1.1×Un (պիկապ), >0.2×Un (UVR-ի համար դուրս թողնելը)

100%

Արձագանքման ժամանակը (shunt trip)

<50 մս անվանական լարման դեպքում

100%

Կոնտակտային դիմադրություն

<50mΩ (օժանդակ), <100mΩ (զարթուցիչ)

100%

Դիէլեկտրիկ դիմակայել լարման

2կՎ AC/1ր

100%

Մեկուսացման դիմադրություն

>100MΩ @500V DC

100%

Մեխանիկական շահագործում

10 ցիկլ, հարթ, առանց կպչունության

100%

Snap-fit ​​համատեղելիություն

Զուգավորում նախատեսված MCB շրջանակի հետ

100%

Տեսողական և ծավալային ստուգում

17,5 մմ մոդուլյարություն, մակնշման մշտականություն

100%

Էլեկտրական դիմացկունության նմուշառում

1000 գործողություններ գնահատված բեռով

AQL 1.0

Փաթեթավորման ամբողջականություն

Կաթիլային փորձարկում, թրթռում (ISTA 3A)

Մեկ լոտով

Սարքավորումների կատեգորիա

Մեքենայի ճշգրտում

Գործառույթ

Տարողություն

Կծիկ ոլորուն

CNC ոլորուն մեքենաներ (Nittoku/Marsilli)՝ լարվածության կառավարմամբ

Ճշգրիտ կծիկի արտադրություն

20,000 կծիկ / օր

Դրոշմում և ձևավորում

60 տոննա պրոգրեսիվ մամլիչ (Bruderer)

Կոնտակտային դրոշմում, զսպանակի ձևավորում

30000 բաղադրիչ/օր

Ներարկման համաձուլվածքներ

80 տոննա ջերմապլաստիկ մամլիչ (Արբուրգ)

Բնակարաններ, պարիսպներ, DIN երկաթուղային սեղմակներ

10000 բնակարան/օր

Մոնտաժման ավտոմատացում

Ռոբոտային բջիջներ (ABB/Fanuc)՝ տեսողական համակարգերով

Ենթահավաքում, չափաբերում, փորձարկում

5000 աքսեսուար/օրական մեկ տողում

Փորձարկման սարքավորումներ

Ավտոմատացված աքսեսուարների փորձարկման նստարան

Գործառնական բնութագրերը, ժամկետները, դիմացկունությունը

1000 միավոր/ժամ

Մեխանիկական դիմացկունության ստուգիչ

100,000 ցիկլի ստուգում

200 միավոր միաժամանակ

EMC փորձարկման խցիկ

Իմունիտետի/արտանետումների փորձարկում

100 միավոր / օր

Ապրանքի կատեգորիա

Ամսական հզորություն

Ստանդարտ Առաջատար ժամանակ

Շտապ պատվիրելու հնարավորություն

Shunt Trips (բոլոր լարումները)

50000 միավոր

4-5 շաբաթ

3 օր

Թերի լարման արձակումներ

20000 միավոր

4-5 շաբաթ

3 օր

Օժանդակ կոնտակտներ

10000 միավոր

4-5 շաբաթ

3 օր

Տագնապային կոնտակտներ

50000 միավոր

4-5 շաբաթ

3 օր

Շարժիչային գործառնական սարքեր

50000 միավոր

4-5 շաբաթ

5 օր

Busbar Systems

1000 մետր

4-5 շաբաթ

3 օր

բաժին

Անձնակազմ

Փորձաքննություն

Պարտականություններ

R&D Engineering

5

 ինժեներներ

Էլեկտրամագնիսական դիզայն, կոնտակտային ֆիզիկա, IoT ինտեգրում, անլար կապ

Նոր աքսեսուարների մշակում, խելացի գործառույթներ, արտոնագրային պորտֆոլիո (30+ արտոնագիր)

Գործընթացների ճարտարագիտություն

15 ինժեներ

Կծիկի ոլորման ավտոմատացում, ճշգրիտ դրոշմում, պլաստիկ ձուլվածք, նիհար արտադրություն

Արտադրության օպտիմալացում, եկամտաբերության բարելավում (>99%), ծախսերի կրճատում

Փորձարկում և վավերացում

12 ինժեներ

IEC 60898/60947 համապատասխանություն, դիմացկունության փորձարկում, EMC, շրջակա միջավայրի մոդելավորում

Տիպի փորձարկման համակարգում, ձախողման վերլուծություն, սերտիֆիկացման կառավարում

Կիրառական ճարտարագիտություն

10 ինժեներ

MCB ինտեգրում, կառավարման համակարգեր, BMS/SCADA ինտերֆեյս

Հաճախորդների տեխնիկական աջակցություն, համակարգի նախագծում, գործարկում

Որակի ապահովում

25 տեխնիկ

ISO 9001, IATF 16949, վիճակագրական գործընթացների վերահսկում, չափագիտություն

Մատակարարների աուդիտ, գործընթացի աուդիտ, ուղղիչ գործողություն, չափաբերում
