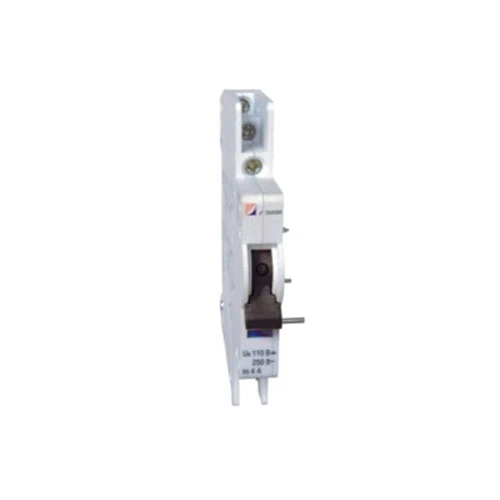

MCB ահազանգ և օժանդակ կապ

CDADA-ն 40+ տարվա փորձ ունեցող արտադրող և մատակարար է, մենք տեսել ենք չափազանց շատ նախագծեր, որտեղ պանելային օպերատորները բաց են թողնում անջատված անջատիչը, քանի դեռ շատ ուշ չէ: Ահա թե ինչու մենք նախագծել ենք CDADA MCB ահազանգը և օժանդակ կոնտակտը (DAB7-FL). խելացի, տարածություն խնայող լուծում, որը ձեզ երկու կարևոր ազդանշան է տալիս մեկ մոդուլում՝ անջատիչի դիրքում (ON/OFF) և անջատման պատճառը (գերբեռնվածություն/կարճ միացում):

Մեր խորհուրդը. Եթե ձեր կառավարման համակարգը պետք է տարբերի մեխանիկական անջատումը և անսարքությունը, սա այն լրասարքն է, որը դուք պետք է նշեք: Միայն ստանդարտ օժանդակ կոնտակտները չեն կարող տարբերել, բայց մերը կարող է:

Երկֆունկցիոնալ դիզայն՝ մեկ մոդուլ, երկու ազդանշան

CDADA MCB Alarm & Auxiliary Contact-ն ունի երկու անկախ փոխանցման կոնտակտ՝ խելացի մեխանիկական ընտրիչով.

★ Դեղին ցուցիչ «A»-ի վրա. երկու կոնտակտներն էլ գործում են որպես օժանդակ կոնտակտներ → ազդանշան MCB ON/OFF վիճակը

★ Դեղին ցուցիչ «AL»-ում.

★ Ձախ կոնտակտ = Օժանդակ (միացված/անջատված կարգավիճակ)

★ Աջ կոնտակտ = Զարթուցիչ (ակտիվանում է միայն այն ժամանակ, երբ MCB-ն միանում է սխալի պատճառով)

★ Սա նշանակում է, որ դուք կարող եք մետաղալարեր.

★ Կանաչ լույս «միացված» ցույց տալու համար

★ Կարմիր լույս կամ PLC մուտքագրում «անսարքության ահազանգ» գործարկելու համար

★ Բոլորը մեկ հավելյալ մոդուլից ձեր DAB7-63 MCB-ում:

Տեխնիկական բնութագրեր

Կարևոր է. Այս լրասարքը չի կարող օգտագործվել ինքնուրույն, այն պետք է տեղադրվի անմիջապես DAB7-63 MCB-ի վրա:

Տեղադրման ուղեցույց (մեր դաշտային ինժեներներից)

★ Անվտանգ, հուսալի շահագործման համար հետևեք հետևյալ քայլերին.

★ Անջատեք շղթան նախքան տեղադրումը:

★ Սահեցրեք DAB7-FL մոդուլը DAB7-63 MCB-ի ձախ կողմում, մինչև այն սեղմի:

★ Ապահովեք ներառված երկկողմանի ժապավենով (թրթռումային դիմադրության համար):

★ Միացրեք լարերը 4 տերմինալներին (2 կոնտակտային խմբի համար).

★ Օգտագործեք ձախ զույգը օժանդակի համար (կարգավիճակ)

★ Օգտագործեք ճիշտ զույգը ահազանգի համար (ուղևորության հայտնաբերում)

★ Դեղին ընտրիչը դրեք «AL», եթե Ձեզ անհրաժեշտ է անսարքության ազդանշանային գործառույթ:

★ Փորձարկում. MCB-ի ձեռքով անջատեք՝ միայն տագնապի կոնտակտը պետք է փոխի վիճակը անսարքության ժամանակ:

★ Pro հուշում. Հստակ նշեք ձեր լարերը: Շատ տեխնիկներ գործարկման ընթացքում շփոթում են օժանդակ և տագնապի ազդանշանները:

Ե՞րբ պետք է օգտագործեք սա ստանդարտ օժանդակ կոնտակտի փոխարեն:

Տիպիկ հավելվածներ.

★ Տվյալների կենտրոնի PDU մոնիտորինգ

★ Արևային կոմբինատորի տուփեր

★ Արդյունաբերական կառավարման վահանակներ

★ Շենքերի կառավարման համակարգեր (BMS)

★ Վերելակների կամ օդորակման օդորակման անվտանգության սխեմաներ

Հաճախակի տրվող հարցեր

Q1. Կարո՞ղ եմ սա օգտագործել ոչ CDADA MCB-ների վրա:

A1. Ոչ: DAB7-FL-ը մեխանիկորեն և չափսերով նախատեսված է միայն CDADA DAB7-63 անջատիչների համար: Այն չի տեղավորվի Schneider, ABB կամ Siemens MCB-ներին:

Q2. Ինչպե՞ս է իրականում աշխատում ազդանշանային կոնտակտը:

A2. MCB-ի ներսում անջատման սողնակ մեխանիզմը տարբեր կերպ է շարժվում ջերմային/մագնիսական անսարքության և ձեռքով անջատման ժամանակ: DAB7-FL-ը հայտնաբերում է այս մեխանիկական տարբերությունը և ակտիվացնում է ահազանգի կոնտակտը միայն իրական անսարքությունների ժամանակ:

Q3. Ինձ երկու կոնտակտներն էլ պետք է միացվեն:

A3: Պարտադիր չէ: Դուք կարող եք օգտագործել միայն օժանդակը, զարթուցիչը կամ երկուսն էլ՝ կախված ձեր կառավարման տրամաբանությունից: Մոդուլը տալիս է ճկունություն:

Q4: Արդյո՞ք այն հարմար է DC արևային ծրագրերի համար:

A4: Այո՛: 110V/0.5A DC-12 հզորությամբ այն իդեալական է արևային լարերի մոնիտորինգի համար, որտեղ դուք պետք է հեռակա կարգով հայտնաբերեք ՖՎ զանգվածի անսարքությունները:

Q5. Ինչու՞ ընտրել CDADA-ն ընդհանուր ապրանքանիշերի փոխարեն:

A5: Քանի որ մենք առաջարկում ենք.

● Ճշմարիտ խտրականություն (ոչ միայն դիրքի հայտնաբերում)

● Անխափան ինտեգրում DAB7 MCB-ների հետ՝ առանց ադապտերների

● Գործարանային փորձարկված մեխանիկական կցորդիչ – չկա խաղ կամ բաց թողնված ազդանշան

● Մաքրել տեսողական ցուցիչը (դեղին դրոշակ) դաշտային ստուգման համար

● Համաշխարհային հավաստագրեր (CE, CB, RoHS) առանց դժվարությունների նախագծերի

Վերջնական նշում CDADA R&D-ից

Ժամանակակից էլեկտրական համակարգերում «միացնել/անջատելը» բավարար չէ, ձեզ հետախուզություն է պետք: Մեր MCB Alarm & Auxiliary Contact-ը պարզ անջատիչը վերածում է ախտորոշիչ հանգույցի՝ օգնելով ձեզ ավելի խելացի, անվտանգ վահանակներ կառուցել: Եվ քանի որ այն պատրաստված է նույն թիմի կողմից, որը նախագծում է MCB-ն, դուք ստանում եք կատարյալ սիներգիա՝ առանց գուշակությունների»: — CDADA արտադրանքի մշակման թիմ

Պատրա՞ստ եք պատվիրել: Մենք առաջարկում ենք.

● Մեծաքանակ զեղչեր վահանակ կառուցողների համար

● Նախապես հավաքված MCB + DAB7-FL միավորներ (խնայել աշխատուժը)

● Անվճար միացման դիագրամներ և PLC տրամաբանական օրինակներ
