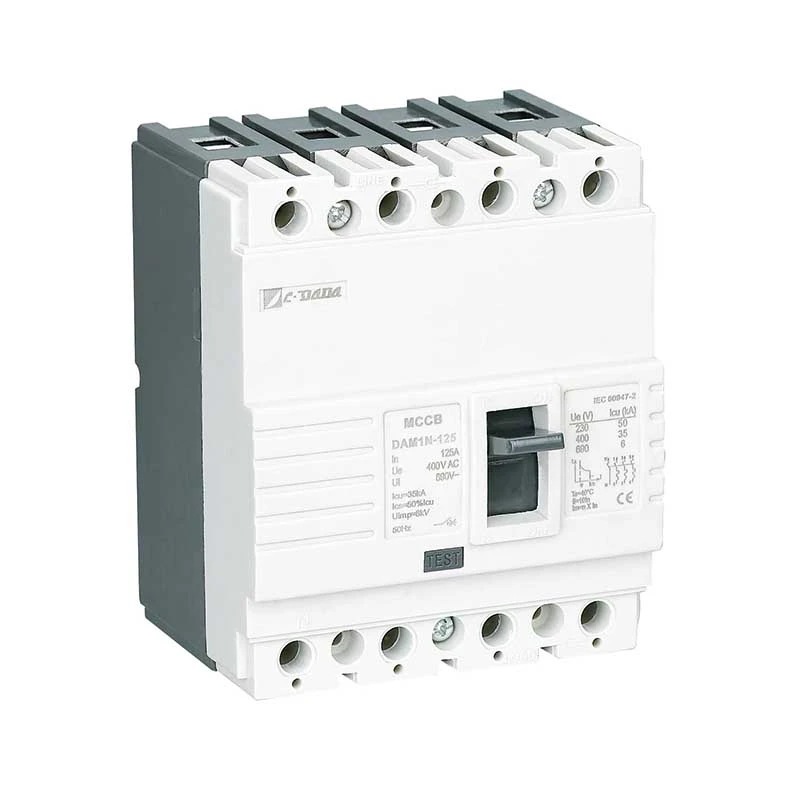

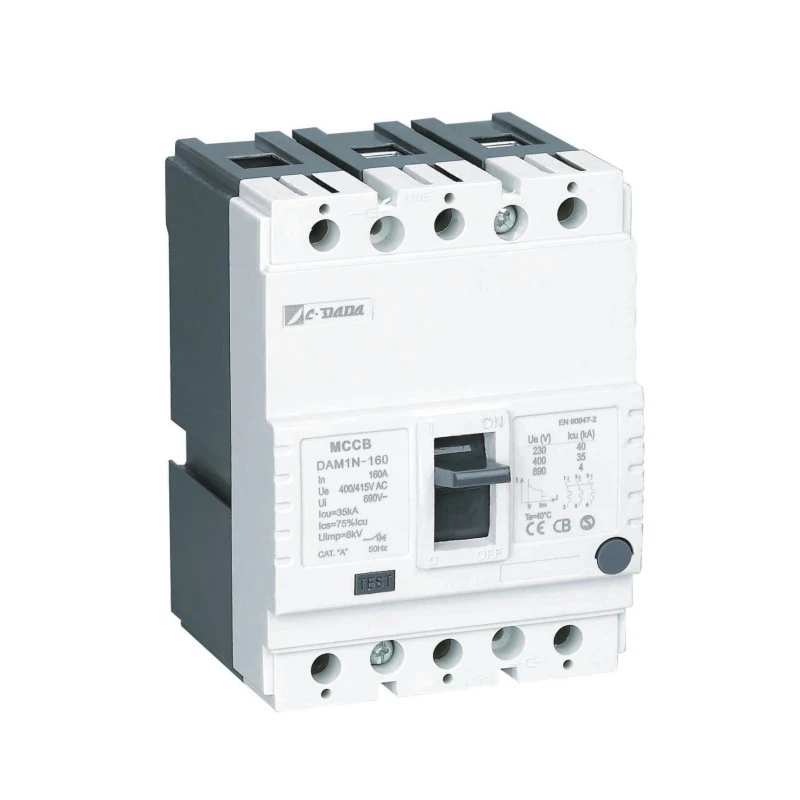

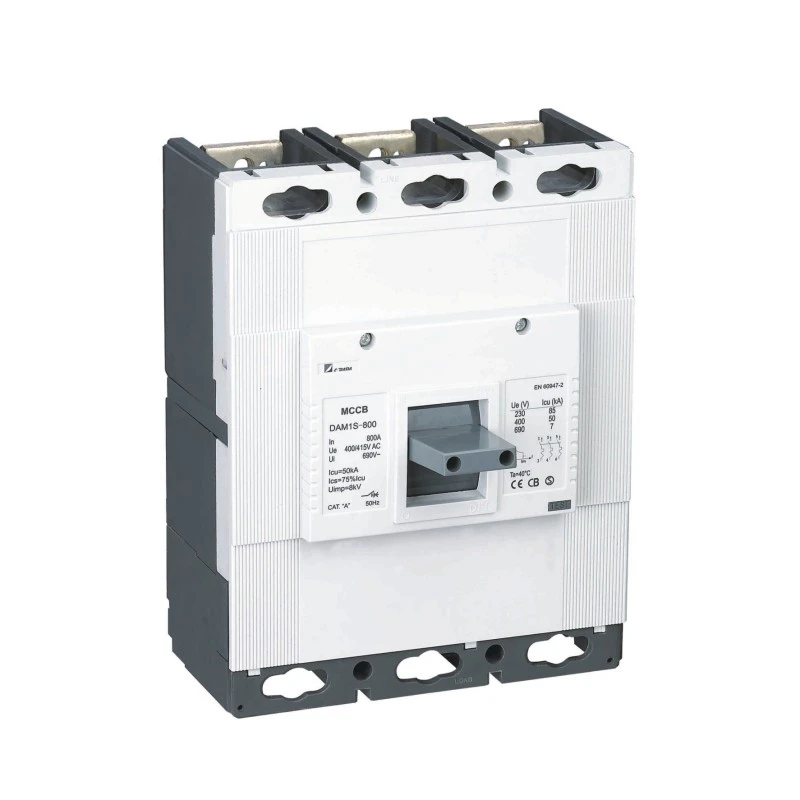

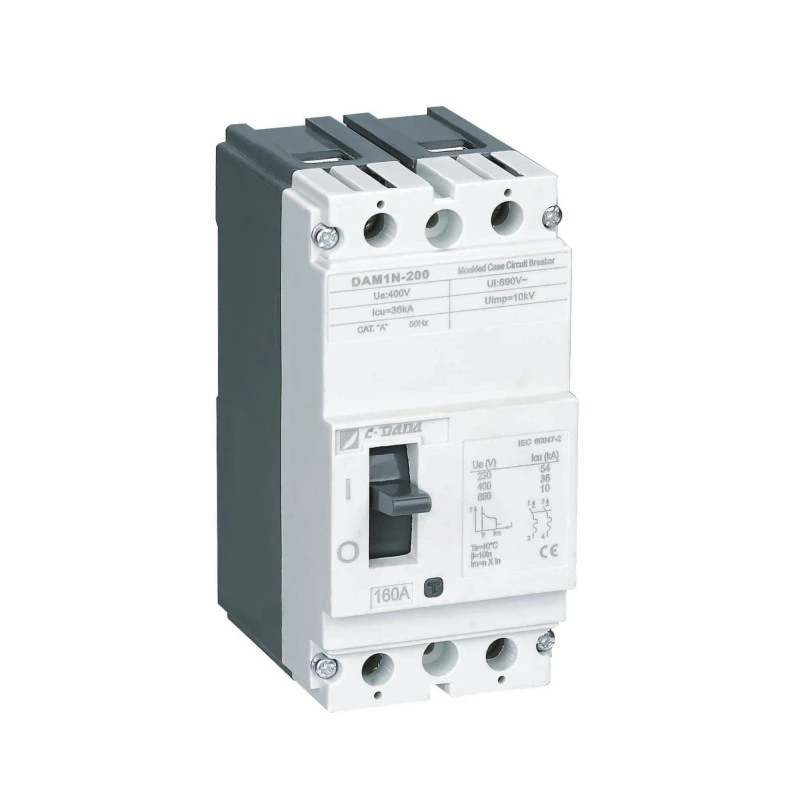

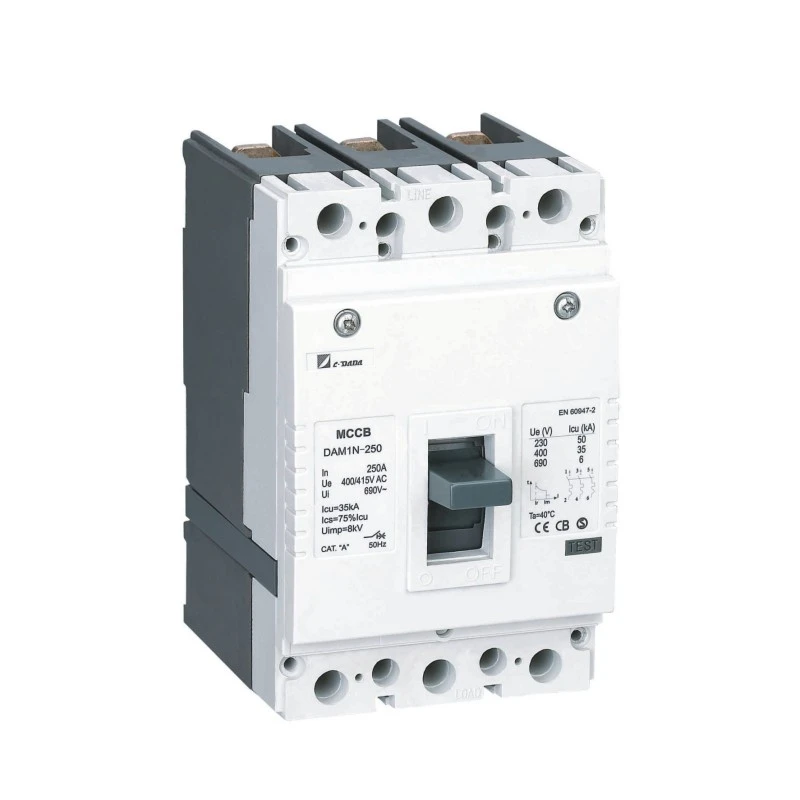

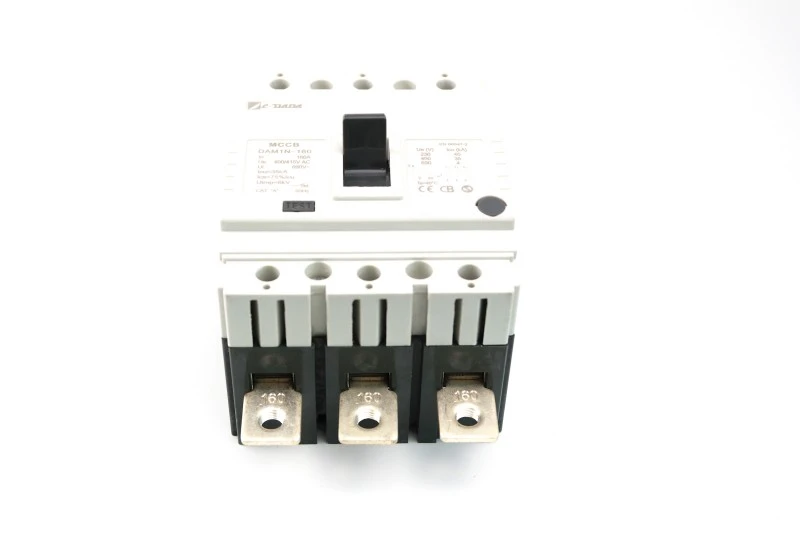

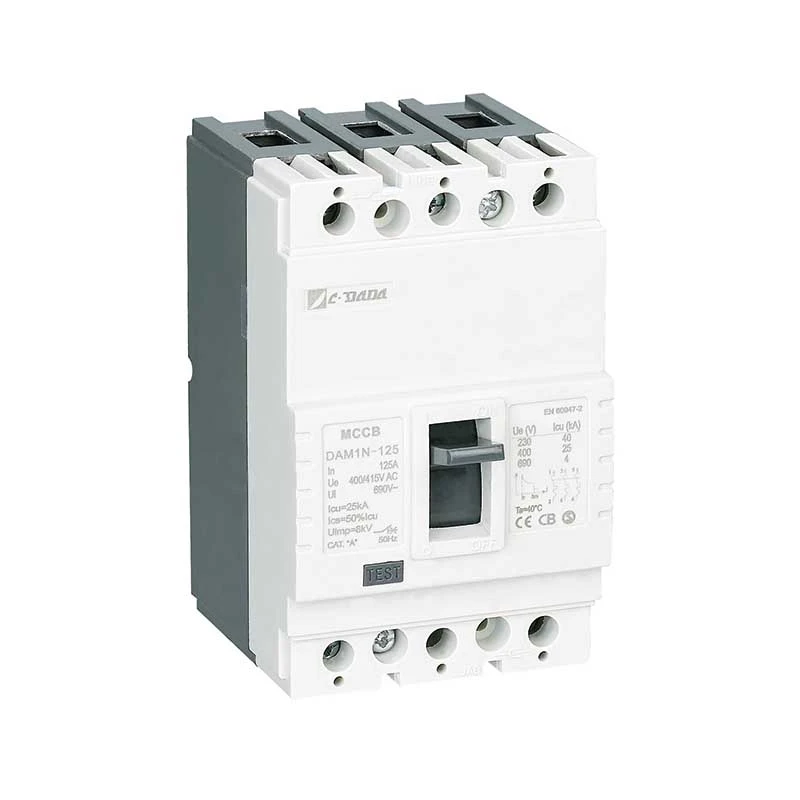

Ֆիքսված տիպի կաղապարված գործի անջատիչ
Model:DAM1 Series
Բարձրորակ և առաջադեմ ֆիքսված տիպի կաղապարված պատյանների անջատիչ (MCCB) Shanghai DADA Electric-ից՝ հավաստագրված (CE, CB, ASTA), ջերմամագնիսական պաշտպանություն, 12.5A–1600A: Իդեալական է արդյունաբերական և առևտրային վահանակների համար: Հեշտ DIN-rail կամ վահանակի ամրացում: OEM և մեծաքանակ պատվերները ողջունվում են, վստահորեն ընտրեք CDADA որպես ձեր մատակարար:
CDADA ֆիքսված տիպի կաղապարված պատյանների անջատիչ (MCCB) DAM1 սերիան բավարարում է ցանկացած հավելվածի կարիքները՝ փոքր օգտագործողներից մինչև արդյունաբերական տրանսֆորմատորներ և բաշխիչ տեղադրում:

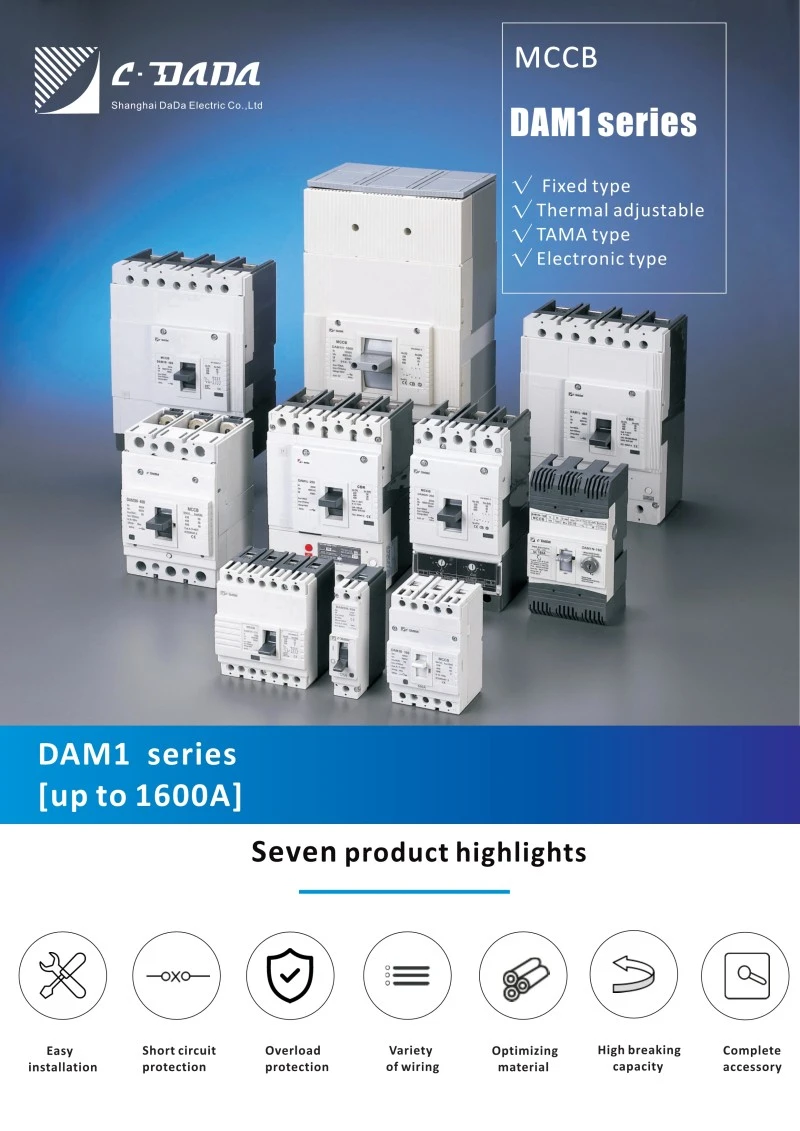

DAM1 շարքն ունի շրջանակի յոթ չափսեր՝ մինչև 1600A, ընդհատման հզորություն մինչև 100 կԱ, գործառնական լարում մինչև 1000 վոլտ, հեշտությամբ բավարարում է մի շարք համապարփակ էլեկտրական և մեխանիկական պարագաների կարիքներ, ապահովում է մի շարք տեղադրման լուծումներ՝ առավելագույնի հասցնելու ցանկացած էներգահամակարգի կարիքները:
Համաշխարհային հավաստագրմամբ KEMA, ASTA, SEMKO, CB, CE, ROHS; DAM1-ը լավագույն ընտրությունն է էլեկտրական սարքերի համաշխարհային կայանների և OEM-ի համար:
Հիմնական բնութագրեր
DAM1 MCCB կաղապարված պատյան անջատիչի էլեկտրական պարամետրերը
| Մոդել | կոդը | Icu (ԿԱ) | ICS (KA) | Գնահատված ընթացիկ - In | Ui (V) | Ue(V) | բեւեռ | Uimp (V) |

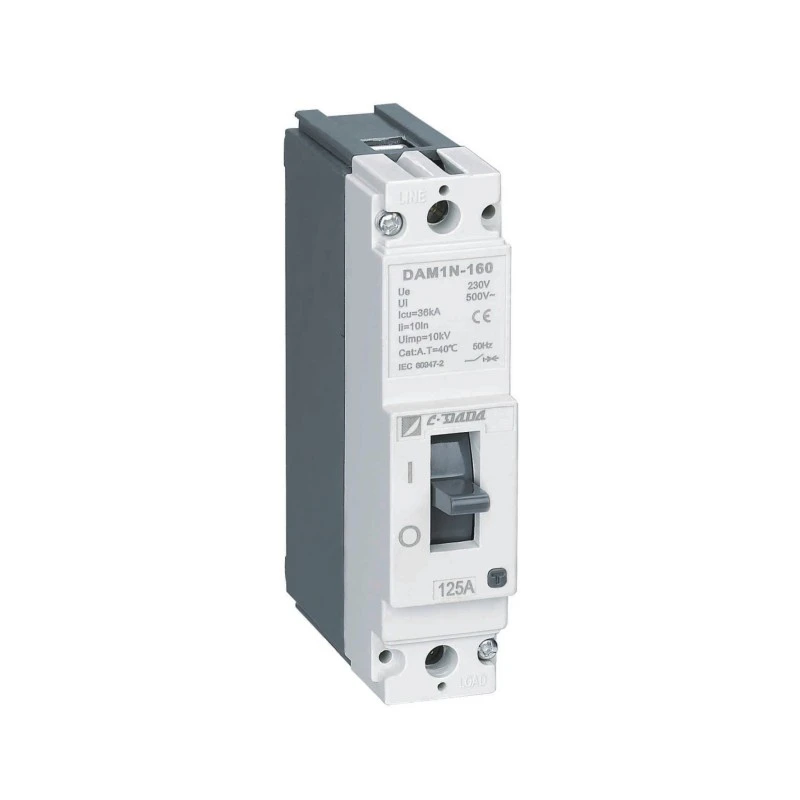

| DAM1-160 | B | 25 | 18.75 | 10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63- 80 - 100 - 125-160A | 500 Վ | 230 Վ | 1P | 10000 |
| N | 36 | 27 | ||||||
| DAM1-200 | B | 25 | 18.75 | 10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63- 80 - 100 - 125-160(200)A | 750 Վ | 400 Վ | 2P | 10000 |
| N | 36 | 27 | ||||||
| DAM1-125 | B | 25 | 12.5 | 10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A | 750 Վ | 400 Վ | 3P / 4P | 10000 |
| N | 35 | 17.5 | ||||||
| S | 50 | 37.5 | ||||||
| DAM1-160 | B | 25 | 12.5 | 10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A | 750 Վ | 400/415 Վ | 3P / 4P | 8000 |
| N | 35 | 26.25 | ||||||
| S | 50 | 37.5 | ||||||
| DAM1-250 | N | 35 | 26.25 | 63 - 80-100-125 - 160(180) - 200(225) - 250(320)A | 750 Վ | 400/415 Վ | 3P / 4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 65 | 48.75 | ||||||
| G | 85 | 51 | ||||||

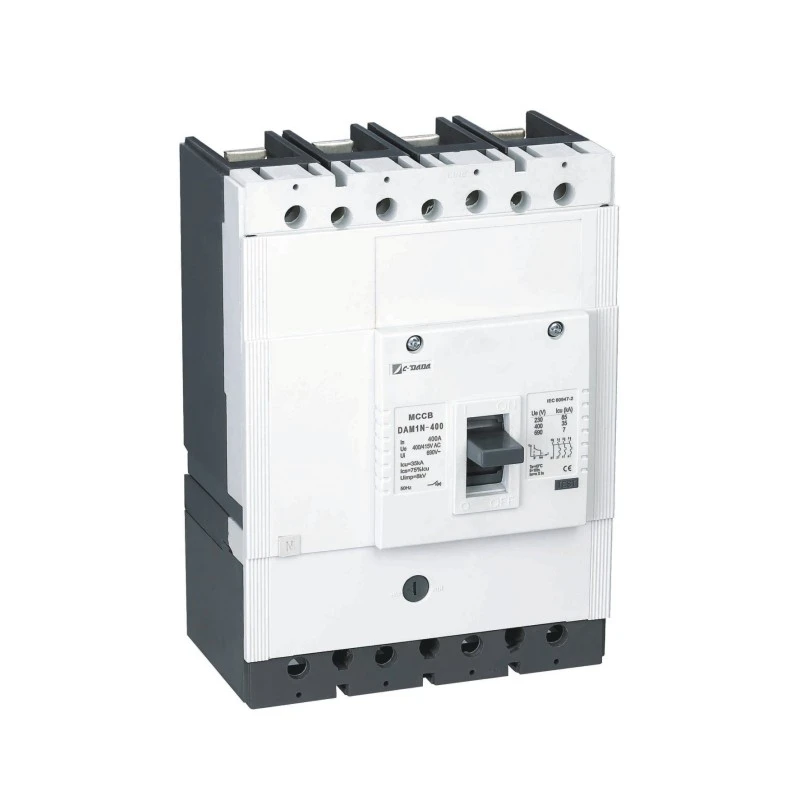

| DAM1-630 (400) | N | 35 | 26.25 | 250 - 315 (350)- 400 - 500 - 630A | 750 Վ | 400/415 Վ | 3P / 4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 70 | 52.5 | ||||||
| G | 85 | 52.5 | ||||||
| DAM1-800 | N | 35 | 35 | 400 - 500 - 630 (700)- 800 -1000A | 750 Վ | 400/415 Վ | 3P / 4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 70 | 52.5 | ||||||
| G | 85 | 52.5 | ||||||
| DAM1-1600 թ | S | 65 | 50 | 800 -1000 - 1250 - 1600 Ա | 750 Վ | 400 Վ | 3P / 4P | 8000 |
| H | 85 | 50 | ||||||
| G | 100 | 50 |
● Icu:O-t-CO թեստ (O:Open մանևր,CO:Close-Open մանևր,t:Սպասման տևողությունը)
● Ics:O-t-CO-t-CO թեստ (O:բաց մանևր, CO:Փակ-Բաց մանևր, t:Սպասման տևողությունը)
★ ON/I Դիրք. այն ցույց է տալիս, որ անջատիչի կոնտակտները փակ են: Այս դիրքում անջատիչի լծակը վերին դիրքում է
★ TRIP Position. Այն ցույց է տալիս, որ անջատիչը բացվել է ցանկացած ձախողման պատճառով (բեռի ավելցուկ կամ կարճ միացում): Այս դեպքում անջատիչի լծակը գտնվում է միջին դիրքում՝ ON և OFF դիրքերի միջև: Անջատիչը, որը գտնվում է ճամփորդական դիրքում, ON դիրք տեղափոխելու համար. սեղմել անջատիչի լծակը դեպի ներքև, ինչպես ցույց է տրված OFF նշանով
Անջատիչը պետք է տեղադրվի «սեղմման» ձայնով: Դրանից հետո քաշեք լծակը, ինչպես ցույց է տրված ON նշանով՝ անջատիչը փակելու համար:
★ OFF/0 Դիրք. Այն ցույց է տալիս, որ անջատիչի կոնտակտները բաց են: Այս կերպ անջատիչի լծակը գտնվում է ներքևի դիրքում:
DAM1-125 MCCB կաղապարված տուփի անջատիչի ֆիզիկական պարամետրերը
| Կատեգորիա (EN 60947-2/IEC 60947-2) | Տոկունություն |
|
||||||
| Մոդել | բեւեռ | Դիէլեկտրիկ հատկություն (V) | Լոնիզացման հեռավորությունը (մմ) | Ընդհանուր ցիկլեր | Էլեկտրական կյանք | Մեխանիկական կյանք | Հիմնական միացում | Օժանդակ միացում |
| DAM1-160 | 1P | 2500 | ≤30/0 | 20000 | 3000 | 17000 | A/0 | AC-15 |
| DAM1-200 | 2P | 2500 | ≤30/0 | 15000 | 2500 | 12500 | A/0 | AC-15 |
| DAM1-125 | 3P / 4P | 2500 | ≤30/0 | 8000 | 1000 | 7000 | A/0 | AC-15 |
| DAM1-160 | 3P / 4P | 3000 | ≤30/0 | 8000 | 1000 | 7000 | A/0 | AC-15 |
| DAM1-250 | 3P / 4P | 3000 | ≤30/0※ | 8000 | 1000 | 7000 | A/B | AC-15 |
| DAM1-630 (400) | 3P / 4P | 3000 | ≤60/0※ | 5000 | 1000 | 4000 | A/B | AC-15 |
| DAM1-800 | 3P / 4P | 3000 | ≤80/0※ | 5000 | 1000 | 4000 | A/B | AC-15 |
| DAM1-1600 թ | 3P / 4P | 3000 | ≤80/0※ | 3000 | 500 | 2500 | A/B | AC-15 |
Աշխատանքային սկզբունք և պաշտպանության մեխանիզմ
★ Ջերմային պաշտպանություն (գերբեռնվածություն)
Բիմետալային շերտը թեքվում է, երբ տաքացվում է կայուն գերհոսանքով (> անվանական հոսանք): Ճկման արագությունը համաչափ է հոսանքի մեծությանը` ապահովելով հակադարձ ժամանակի անջատում, որը նմանակում է մալուխի ջերմային վարքագծին, կանխում է անհանգստացնող ճամփորդությունները՝ միաժամանակ պաշտպանելով սարքավորումները:
★ Մագնիսական պաշտպանություն (կարճ միացում)
Կարճ միացման ժամանակ (օրինակ՝ փուլից փուլ կամ փուլից հող) բարձր հոսանքի մագնիսական դաշտն ակնթարթորեն քաշում է էլեկտրամագնիսական մխոցը՝ միլիվայրկյանների ընթացքում արձակելով սողնակային մեխանիզմը՝ անջատելով անսարք հոսանքը նախքան ջերմային վնասը:
Ապրանքի առավելությունները
★ Մարմին և ծածկույթ:
EN 60512-20-2 ստանդարտին համապատասխան որպես կորպուսի և ծածկույթի նյութ օգտագործվել է ապակե մանրաթելային պոլիեսթեր խեժ: Այս նյութը, որը գրականության մեջ կոչվում է BMC (Bulk Molding Compound), նախընտրելի է բարձր էլեկտրական և մեխանիկական արժեքների պատճառով և կարող է անընդհատ դիմակայել 160℃ ջերմաստիճանին: BMC նյութը չի այրվում, երբ շփվում է մետաղալարերի հետ 960℃ ջերմաստիճանում, համաձայն IEC 695-2-1:
Բիմետալ. Բիմետալը նյութ է, որը բաղկացած է երկու թիթեղային մետաղների համակցումից՝ ջերմության նկատմամբ տարբեր երկարացման գործակիցներով: Անջատիչով անցնող հոսանքը տաքացնում է բիմետալը: Այս ջերմության ազդեցության շնորհիվ: բիմետալը թեքվում է դեպի քիչ ձգվող թիթեղը: Քանի որ ջերմությունը մեծանում է, քանի որ անջատիչով անցնող հոսանքը մեծանում է, բիմետալն ավելի շատ է տաքանում և ավելի է թեքվում: Այս կերպ այն վերահսկում է անջատիչը բացելու բացման մեխանիզմը:

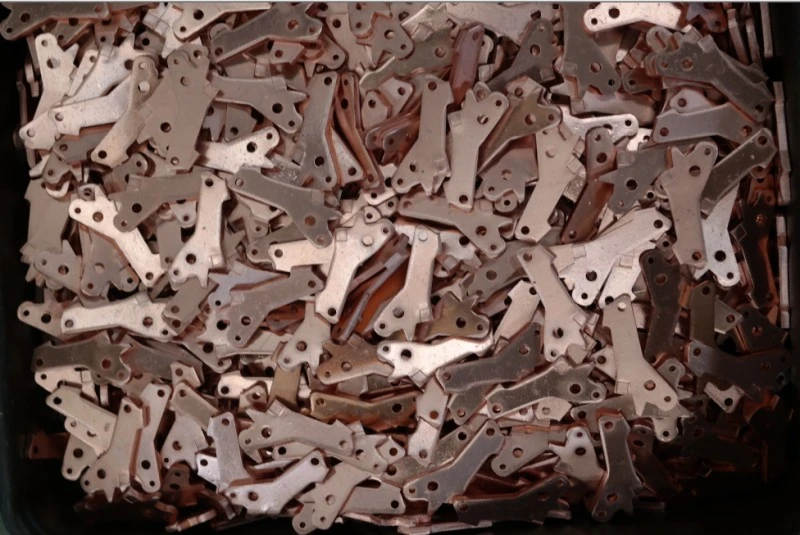

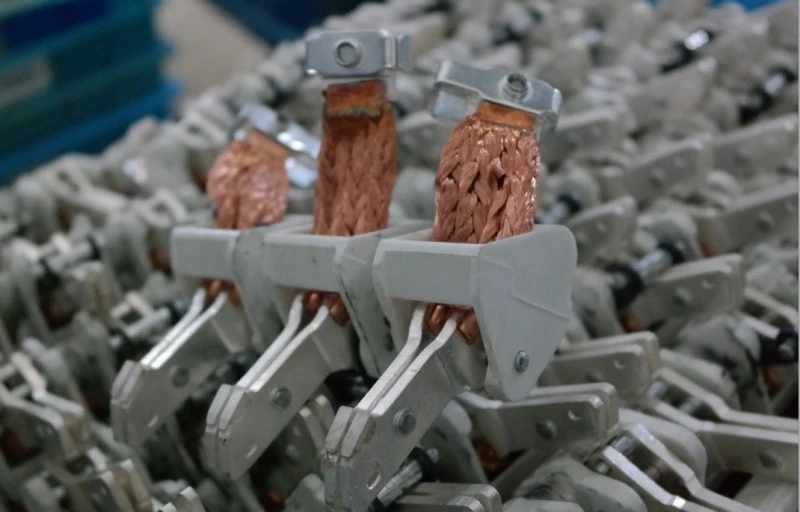

★ Կոնտակտներ:
Կոնտակտային համաձուլվածքը որոշվում է անջատիչների համար՝ հաշվի առնելով կոտրված և տեղափոխվող հոսանքի արժեքները և շինարարությունը: Սովորաբար անջատիչների մեջ օգտագործվում են արծաթի, գրաֆիտի, նիկելի, վոլֆրամի համաձուլվածքի կոնտակտներ Կոնտակտներ, որոնք պատրաստված են հարթեցնող կառուցվածքով արծաթ-գրաֆիտի համաձուլվածքներից, օգտագործվում են ֆիքսված (ներքևի) կոնտակտներում, արծաթե վոլֆրամի կոնտակտներ, որոնք օգտագործվում են շարժվող (ավելի կոշտ կոնտակտներում): Շարժվող կոնտակտներում ապահովվել է ճեղքված կառուցվածք։ Այս կերպ, swaged եւ կոշտ խառնուրդ կոնտակտները տեղ ունեն փափուկ ֆիքսված կոնտակտների վրա յուրաքանչյուր բացման-փակման ժամանակ:
Այս կերպ ապահովվում է ամենացածր դիմադրությունը: Շարժվող կոնտակտը պետք է շատ լավ հպվի ֆիքսված կոնտակտին, որպեսզի ունենա ցածր կոնտակտային դիմադրություն: Այնուամենայնիվ, շփման ճնշման չափազանց մեծ ուժը հանգեցնում է կոնտակտների վնասմանը սովորականից ավելի կարճ ժամանակահատվածում: Կոնտակտային համաձուլվածքները շատ կարևոր են առողջ բացման-փակման համար:
★ Arc Extinguisher Cell (Separator):
Անջատիչները օգտագործվում են էներգիայի տակ աշխատող անջատիչի շահագործման ընթացքում առաջացած աղեղը մարելու համար: Մինչ շարժվող կոնտակտը անջատված է ֆիքսված կոնտակտից, հոսանքը շարունակում է հոսել կոնտակտների միջև որոշ ժամանակ, և դա կոչվում է աղեղ: Այս աղեղը պետք է վերանա շատ կարճ ժամանակում:
★ Անհետացում Arc:
Աղեղը մղվում է դեպի բաժանիչներ՝ աղեղի շուրջ ձևավորված մագնիսական դաշտի պատճառով: Այս կերպ աղեղը երկարացվում է և դառնում բարակ և կտրվում բաժանարար թիթեղների միջև (Նկար-5): Անջատիչների կողային պատերին օգտագործվող նյութի առանձնահատկությունների պատճառով աղեղից առաջացած բարձր ջերմաստիճանից գազ է դուրս գալիս: Այս գազը կարևոր ազդեցություն ունի աղեղի մարման վրա:
Դիմում
CDADA DAM1 ֆիքսված տիպի կաղապարված պատյանների անջատիչ (MCCB) վստահելի է կարևոր ենթակառուցվածքներում.
★ Արդյունաբերական. պողպատե գործարաններ, նավթի և գազի հարթակներ, քիմիական գործարաններ
★ Առողջապահություն. հիվանդանոցի հիմնական և ենթաբաշխման խորհուրդներ
★ Տրանսպորտ. երկաթուղային ազդանշան, օդանավակայանի ուղեբեռի համակարգեր

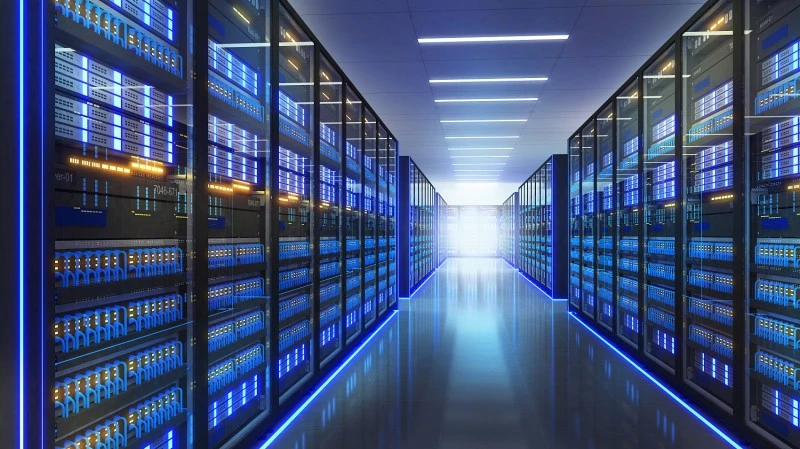

★ Առևտրային. երկնաքերեր, տվյալների կենտրոններ, առևտրի կենտրոններ, համաժողովների կենտրոններ
★ Հասարակական վայրեր՝ թատրոններ, մարզադաշտեր, կառավարական շենքեր
Տեղադրման և պահպանման առավելությունները
★ Հեշտ ինտեգրում:
Ստանդարտ փաթեթը ներառում է ավտոբուսներ, փուլային խոչընդոտներ և սարքավորումներ

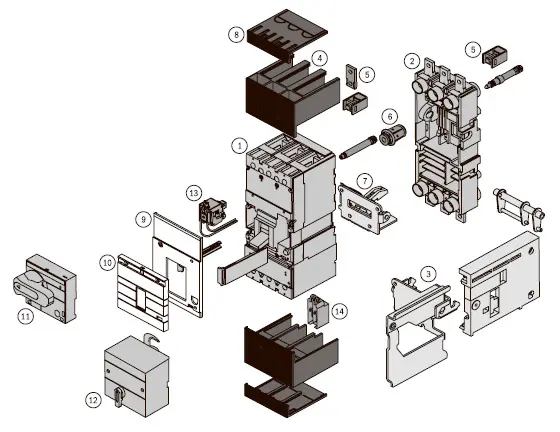

Լրացուցիչ պարագաներ՝ ազդանշանային կոնտակտներ, շանթ/թերլարման արձակումներ, էլեկտրական գործող մեխանիզմներ

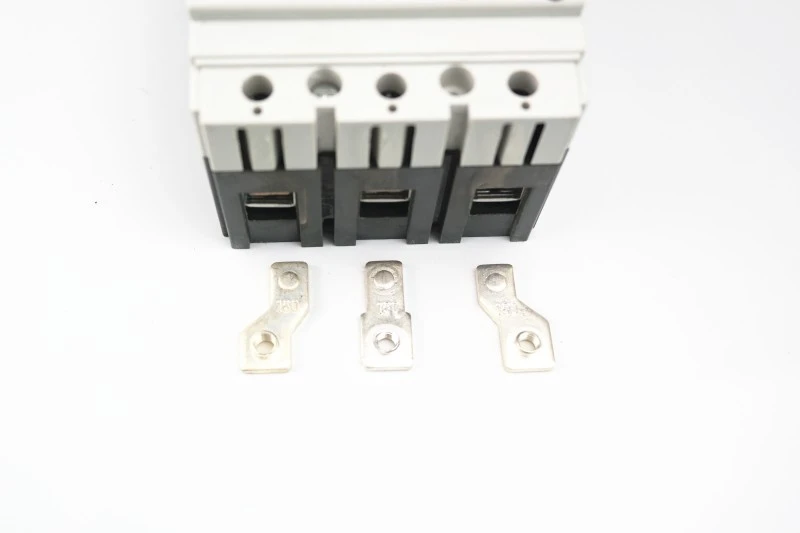

1) Միացեք երկարացված ավտոբուսի միջոցով (լուսանկար 1)

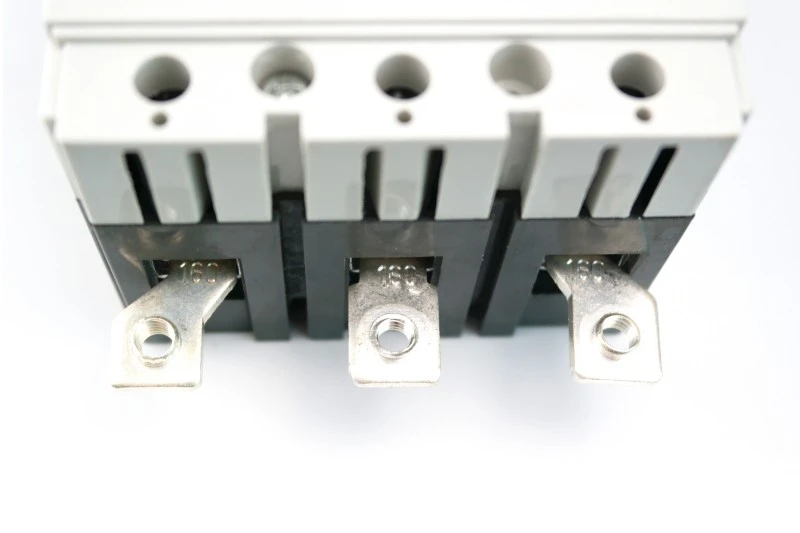

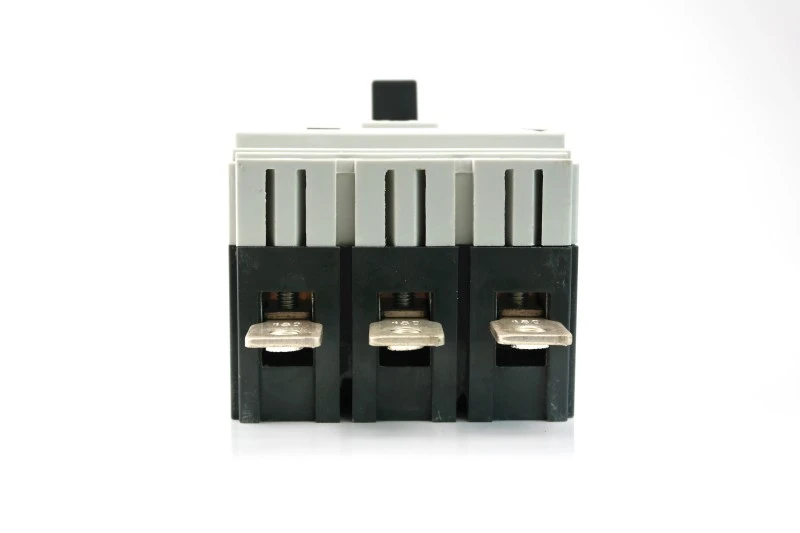

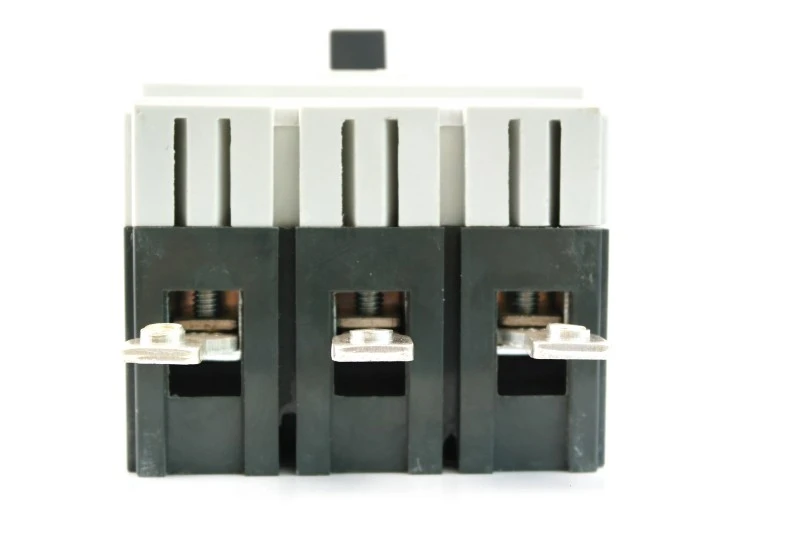

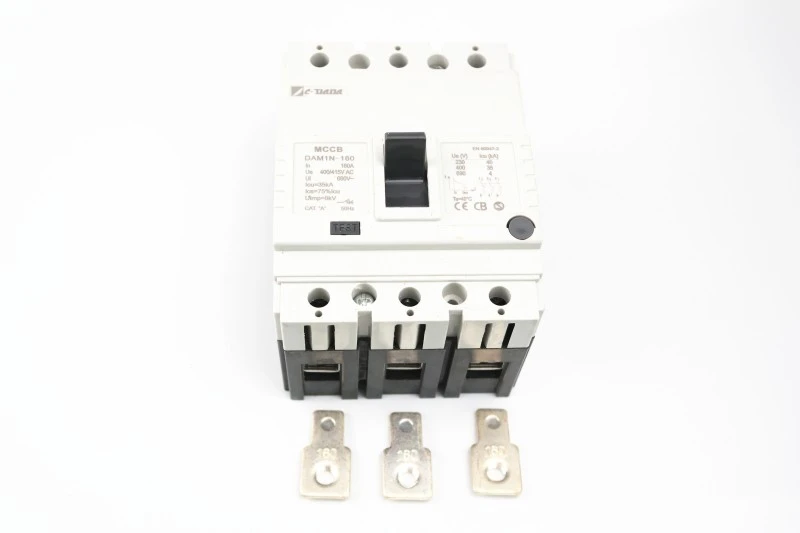

2) Միացեք տարածող տերմինալով (լուսանկար 2)

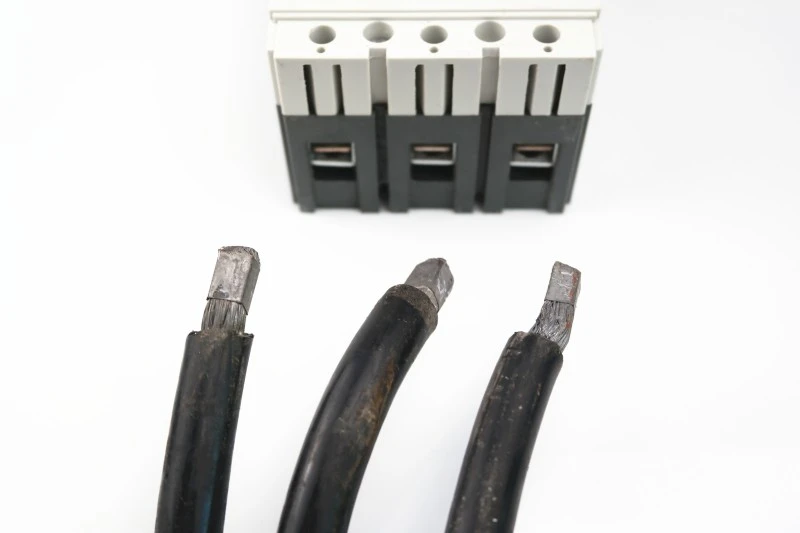

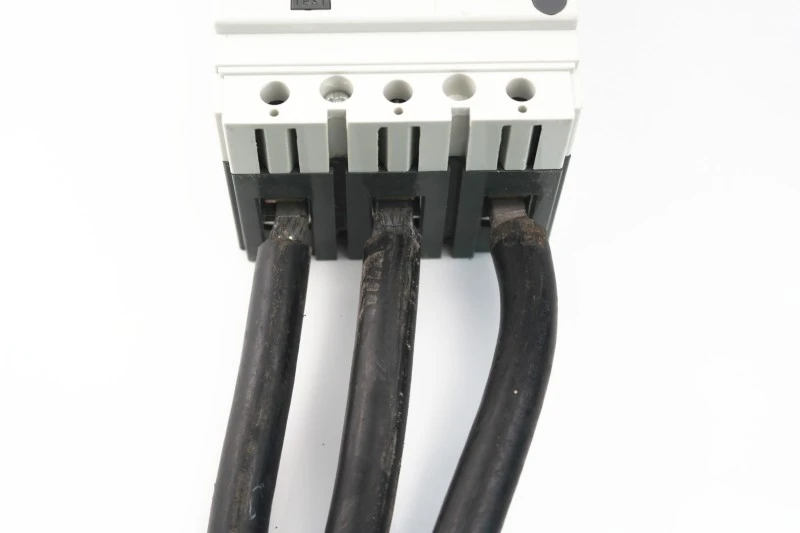

3) Անմիջապես միացրեք մալուխը (լուսանկար 3) առանց մալուխի խրոցակների օգտագործման:

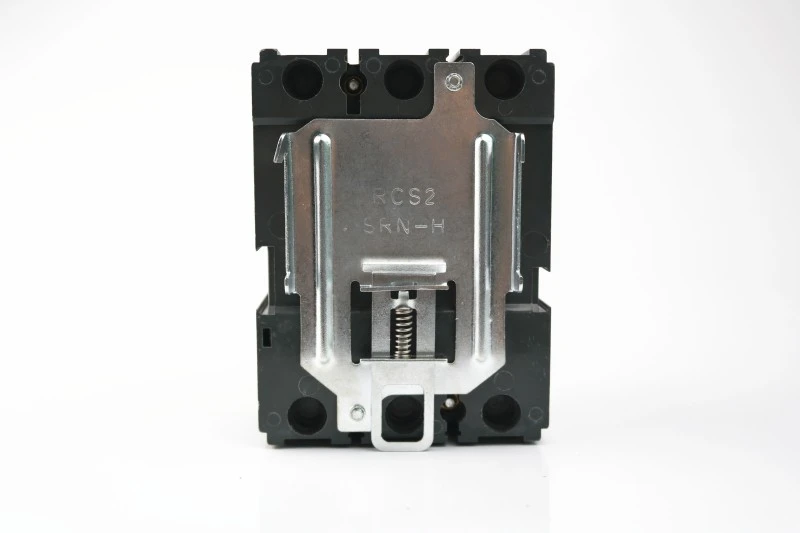

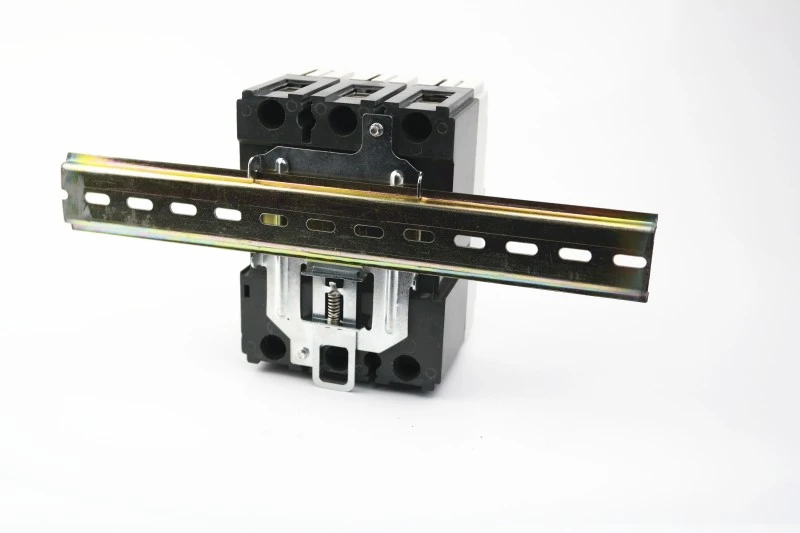

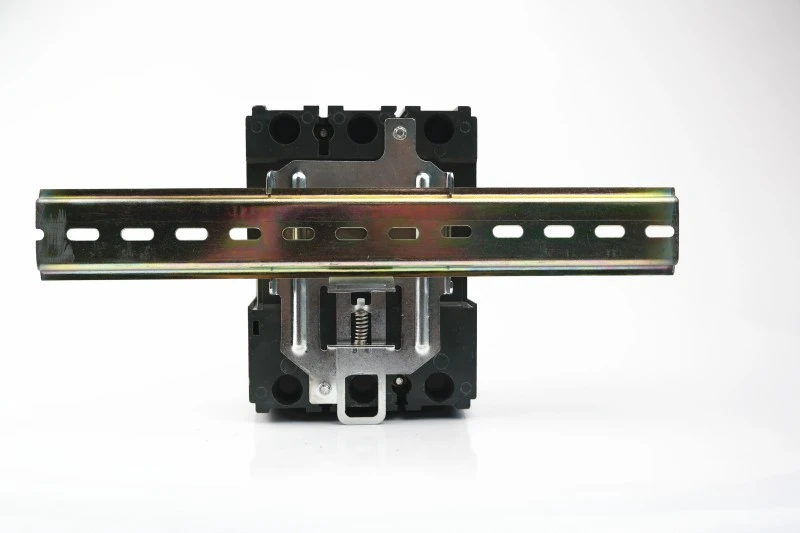

Հատուկ սեղմակի օգնությամբ 125 և 160 միավորները կարող են տեղադրվել DIN-ռելսի վրա:
Անջատիչ սեղմակով
սեղմիչ DIN երկաթուղով
սեղմիչ DIN երկաթուղով
★ Տիեզերք խնայող դիզայն.
10–20% ավելի թեթև և կոմպակտ, քան կենցաղային այլընտրանքները
Թույլ է տալիս ավելի փոքր չափսեր → նյութի և առաքման ավելի ցածր ծախսեր
★ Օգտատիրոջ համար հարմար վերակայում.
Մաքուր TRIP ցուցիչը կանխում է կույր վերափակումը
Լսելի «սեղմումը» հաստատում է պատշաճ մեխանիկական ներգրավվածությունը
★ Future-Ready:
Աջակցում է միացման և միացման փաթեթներ (ընտրված մոդելների համար)
Համատեղելի է խելացի մոնիտորինգի հավելումների հետ
Ինչու՞ ընտրել CDADA-ն:

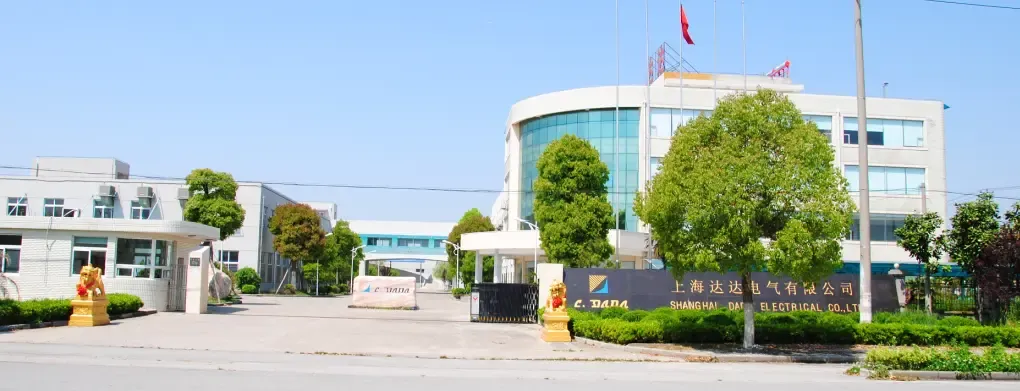

1. Մենք առաջատար արտադրողն ենք 42+ տարի: 1983 թվականին հիմնադրված մեր ընկերությունը 40 տարվա ընթացքում շատ արագ զարգանում է:

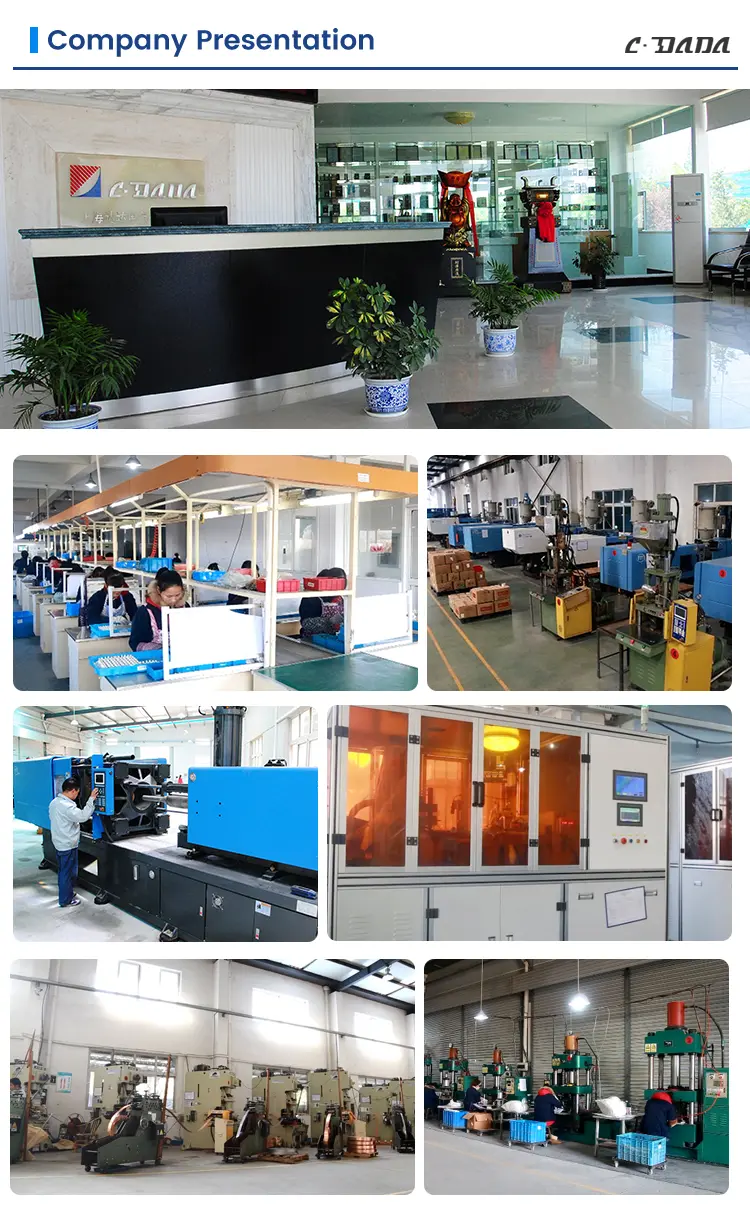

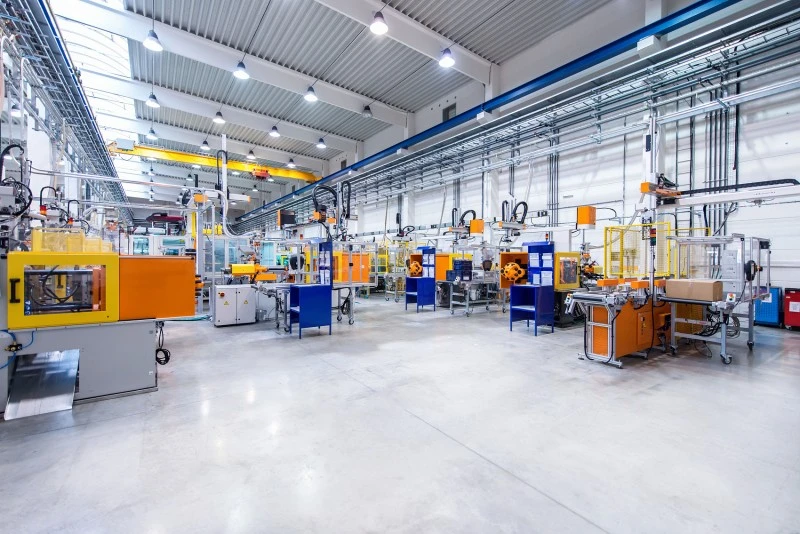

2. Խումբը, որը բաղկացած է 3 գործարաններից, ունի 52,400 մ² արտադրական տարածք և ունի ավելի քան 500 աշխատակից: Մենք ներդրել ենք մոտ տասը միլիոն յուան, որպեսզի ընդլայնենք մեր գործունեությունը և արդիականացնենք մեր արտադրամասերը:
3. Գործարան աուդիտի ենթարկված INTERTEK, DEKRA & GMC կողմից
4. Բարձր ամրության ստվարաթղթեր, ծղոտե ներքնակ պաշտպանություն, լավ է միջքաղաքային արտահանման տրանսպորտի համար
Հաճախակի տրվող հարցեր (ՀՏՀ)
Q1. Կարո՞ղ է DAM1 ֆիքսված տիպի կաղապարված պատյանով անջատիչը տեղադրվել DIN ռելսի վրա:
A1: Այո. 125A և 160A մոդելները կարող են տեղադրվել DIN ռելսերի վրա՝ օգտագործելով կամընտիր հատուկ սեղմակը: Ավելի բարձր գնահատականները տեղադրվում են միայն վահանակի վրա:
Q2. Ի՞նչ հավաստագրեր ունի DAM1 շարքը:
A2. Այն հավաստագրված է CE, CB, ASTA, KEMA, SEMKO և RoHS-ի հետ՝ ապահովելով համապատասխանությունը ԵՄ-ում, Մերձավոր Արևելքում, Հարավարևելյան Ասիայում և դրանից դուրս:
Q3. Ինչպե՞ս վերականգնել անջատիչը ճամփորդությունից հետո:
A3: Նախ, լծակը ամբողջովին ներքև տեղափոխեք OFF-ի վրա (կլսեք սեղմում), այնուհետև քաշեք այն մինչև միացումը: Երբեք մի ստիպեք այն անմիջապես TRIP-ից դեպի ON:
Q4. Համատեղելի են օժանդակ սարքերը:
A4. Այո. ազդանշանային կոնտակտներ, օժանդակ կոնտակտներ, շունտ/թերլարման անջատումներ և էլեկտրական օպերատորներ կարող են ավելացվել առանց ապամոնտաժման:
Q5: Արդյո՞ք DAM1-ը հարմար է հին անջատիչները փոխարինելու համար:
A5: Բացարձակապես: Նրա կոմպակտ տարածությունը թույլ է տալիս ուղղակիորեն փոխարինել հին MCCB-ները վահանակների մեծ մասում՝ խնայելով ժամանակն ու արդիականացման ծախսերը:
