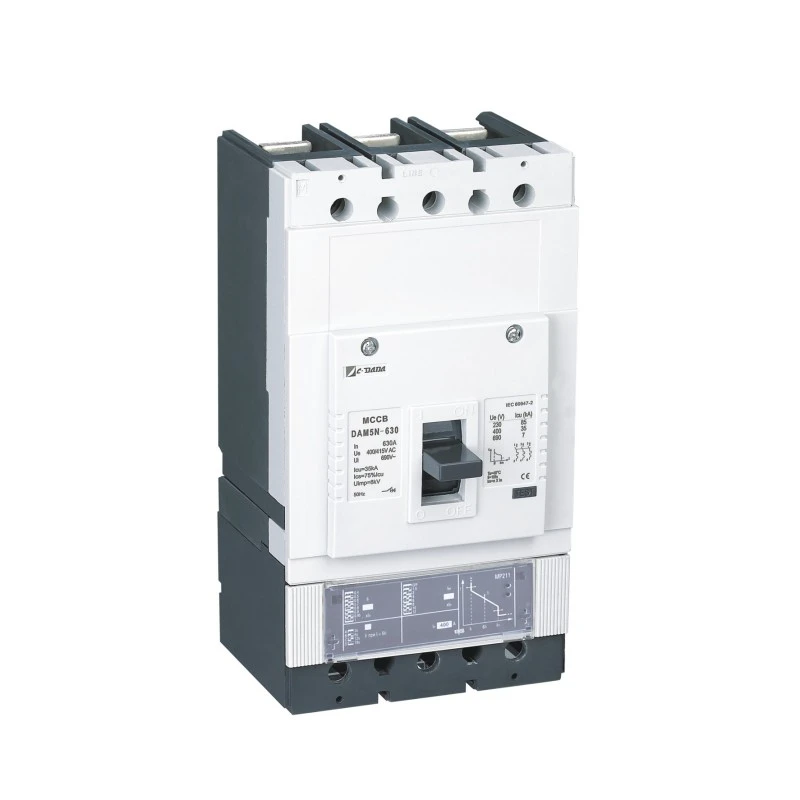

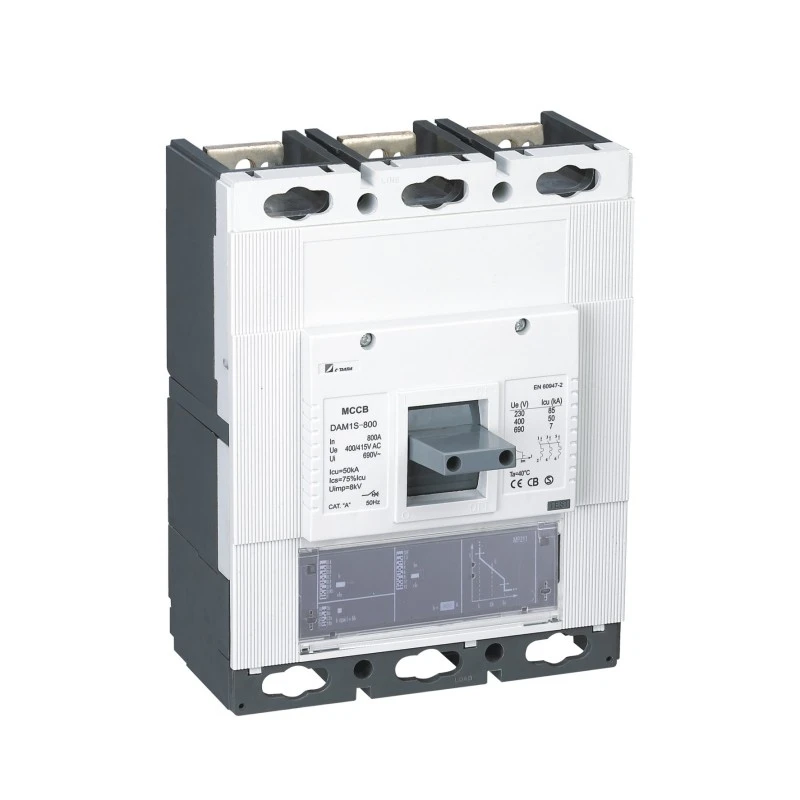

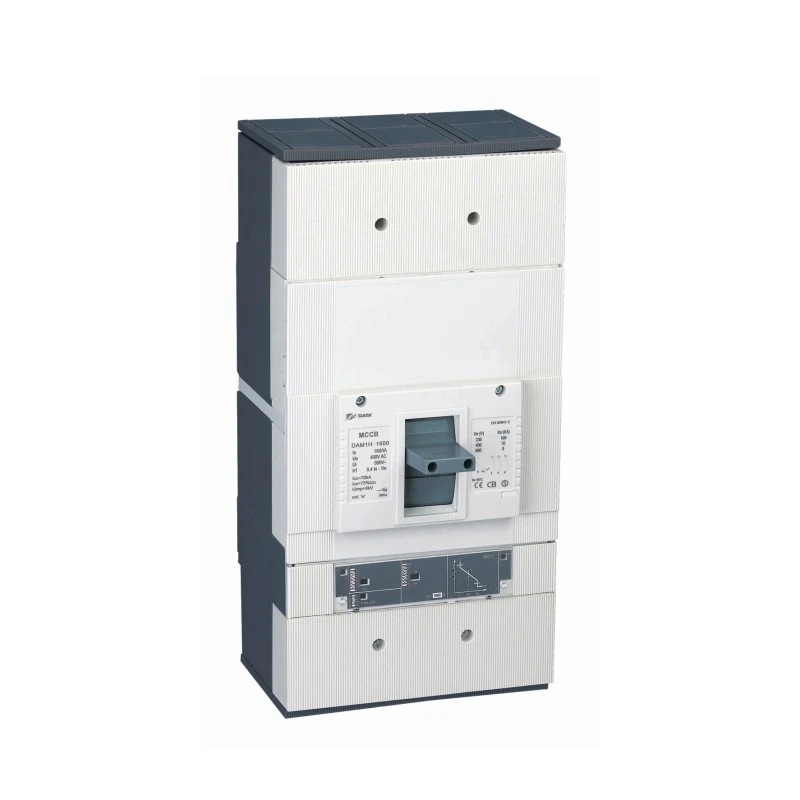

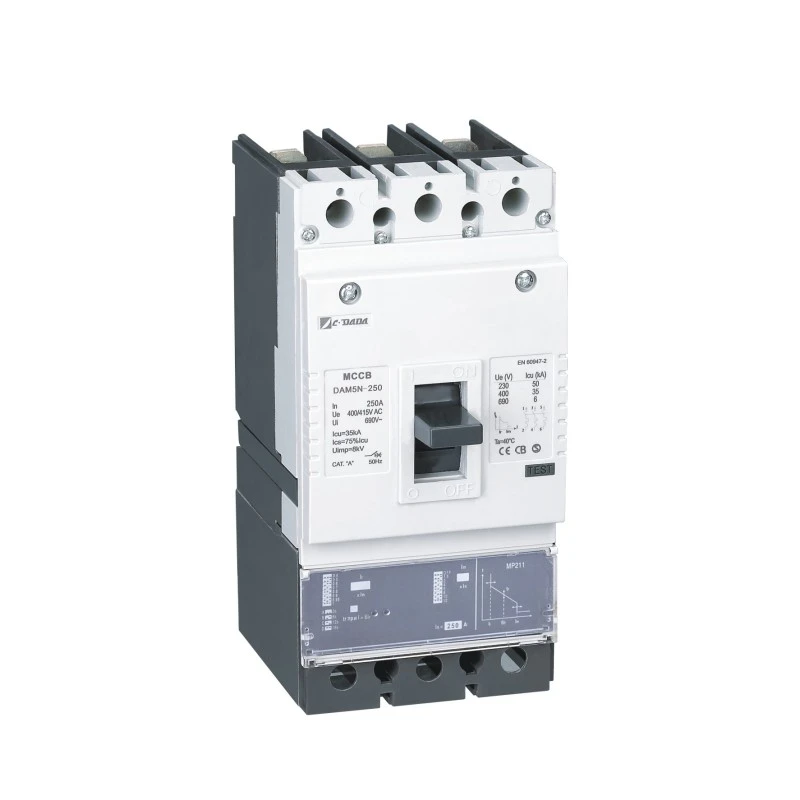

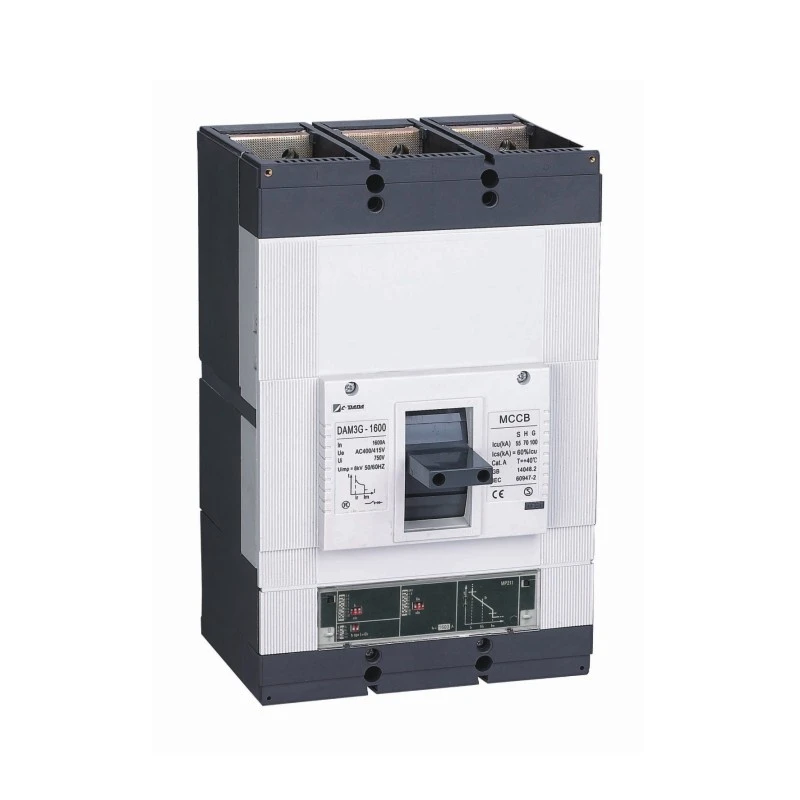

Էլեկտրոնային տիպի կաղապարված պատյան, անջատիչ

Ճշգրտություն, խելամտություն և հուսալիություն պահանջող ժամանակակից էներգահամակարգերի համար Shanghai DADA Electric CO., LTD-ի Electronic Type Molded Case Circuit Breaker-ը: սահմանում է ցածր լարման պաշտպանության նոր ստանդարտ: Ի տարբերություն ավանդական ջերմամագնիսական անջատիչների՝ այս խելացի MCCB-ն օգտագործում է միկրոպրոցեսորի վրա հիմնված էլեկտրոնային ճամփորդական միավոր՝ բարձր ճշգրիտ, ծրագրավորվող գերհոսանքից պաշտպանություն ապահովելու համար՝ անձեռնմխելի շրջակա միջավայրի ջերմաստիճանի տատանումներից:

40% -ից մինչև 100% In (ջերմային) և 1,5 × 12× In (մագնիսական) կարգավորելի պարամետրերով այն առաջարկում է աննման ճկունություն տվյալների կենտրոններում, արդյունաբերական ձեռնարկություններում, հիվանդանոցներում և վերականգնվող էներգիայի համակարգերում համալիր համակարգման համար: Գնահատված է 100A-ից մինչև 1600A 400V/415V լարման դեպքում, այն համատեղում է կոմպակտ դիզայնը առաջադեմ ֆունկցիոնալության հետ և ներառում է անվնաս ուղիղ ճանապարհորդություն ծայրահեղ անսարքությունների ժամանակ, նույնիսկ եթե էլեկտրոնիկան խափանում է:

Հիմնական բնութագրեր

Մոդել՝ CDADA DAM2 / DE սերիա (էլեկտրոնային տիպի կաղապարված պատյան, անջատիչ)

Տեսակը՝ էլեկտրոնային կաղապարված պատյան, անջատիչ

Բևեռներ՝ 3P / 4P

Գնահատված լարումը (Ue): 400V / 415V AC

Գնահատված հոսանք (In): 100A – 1600A

Ուղևորության միավոր. միկրոպրոցեսորի վրա հիմնված էլեկտրոնային թողարկում

Ջերմային կարգավորում (Ir)՝ 40% – 100% In

Մագնիսական կարգավորում (Im): 1.5× – 12× In

Առավելությունները

★ Լայն տիրույթ՝ 100A-ից մինչև 1600A(AC)

★ Կոմպակտ չափսեր

★ Կարգավորելի ջերմային կարգավորում (40-100%) In.

★ Կարգավորելի մագնիսական կարգավորում (1,5-12 անգամ) In.

★ Հրել դեպի ճամփորդություն կոճակի ապահովում:

★ Առանձին հիմնական և աղեղային կոնտակտներ

★ Աքսեսուարների լայն տեսականի։

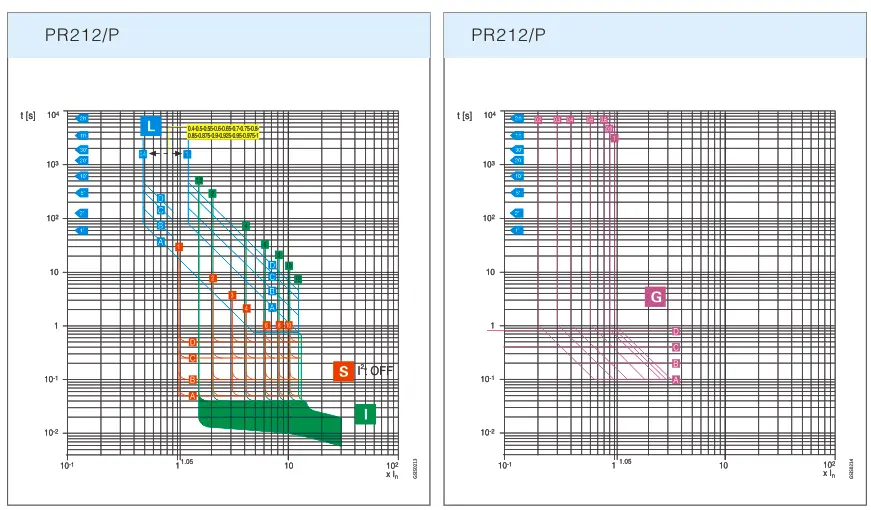

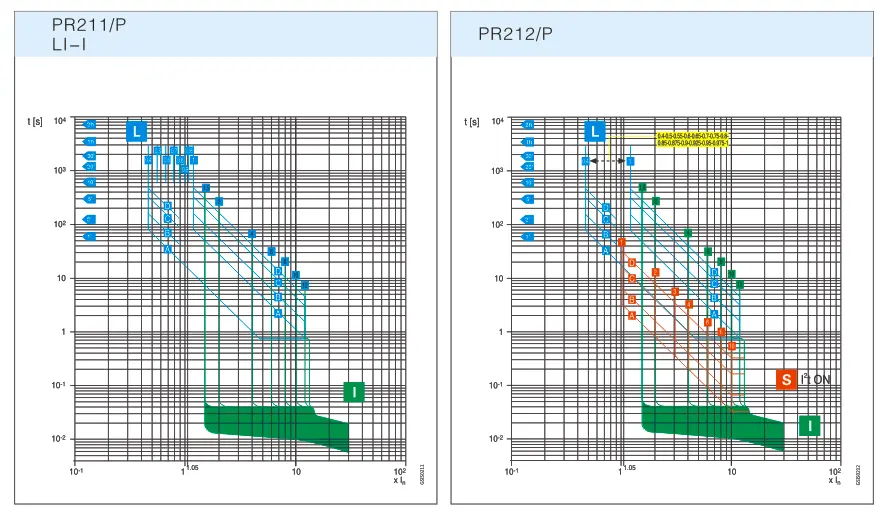

Էլեկտրոնային թողարկման բնորոշ կոր

Էլեկտրական պարամետրեր

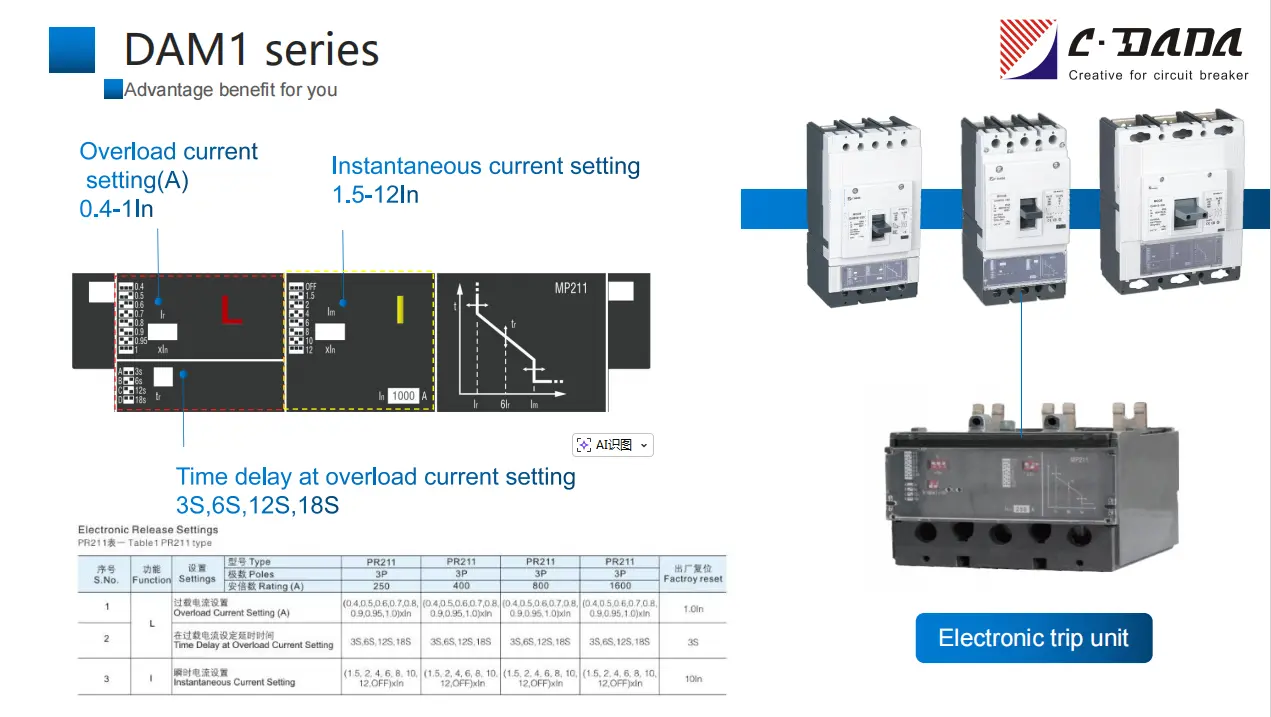

Աղյուսակ 1 PR211 տեսակ

S.No.

Գործառույթ

Կարգավորումներ

Տեսակ

PR211

PR211

PR211

PR211

Factroy reset

լեհեր

3P

3P

3P

3P

Վարկանիշ (A)

250

400

800

1600

1

L

Գերբեռնվածության ընթացիկ կարգավորում (A)

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

1.0 In

2

Ժամանակի հետաձգում գերբեռնվածության ընթացիկ կարգավորումներում

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

I

Ակնթարթային ընթացիկ կարգավորում

(1.5, 2, 4, 6, 8, 10, 12, OFF) xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF) xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF) xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF) xIn

10 Մեջ

Աղյուսակ 2 PR212 տեսակ

S.No.

Գործառույթ

Կարգավորումներ

Տեսակ

PR212

PR212

PR212

PR212

Factroy reset

լեհեր

3P

3P

3P

3P

Վարկանիշ (A)

250

400/630 թթ

800

1600

1

L

Գերբեռնվածության ընթացիկ կարգավորում (A)

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

1.0 In

2

Ժամանակի հետաձգում գերբեռնվածության ընթացիկ կարգավորումներում

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

S

Կարճ միացման հոսանքի կարգավորում (A)

(1, 2, 3, 4, 6, 8, 10, անջատված) xIn

(1, 2, 3, 4, 6, 8, 10, OFF) xIn

(1, 2, 3, 4, 6, 8, 10, OFF) xIn

(1, 2, 3, 4, 6, 8, 10, OFF) xIn

6 Մեջ

4

Ժամանակի ուշացում կարճ միացման ընթացիկ կարգավորումներում

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0.1 Ս

5

I

Ակնթարթային ընթացիկ կարգավորում

(1.5, 2, 4, 6, 8, 10, 12, OFF) xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF) xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF) xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF) xIn

10 Մեջ

6

G

Հողային անսարքության ընթացիկ կարգավորում (A)

(0.2,0.3,0.4, 0.6,0.8,0.9, 1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9, 1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9, 1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9, 1.0, OFF)xIn

1.0 In

7

Ժամանակի ուշացում՝ գետնին անսարքության կարգավորումում

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.4S

8

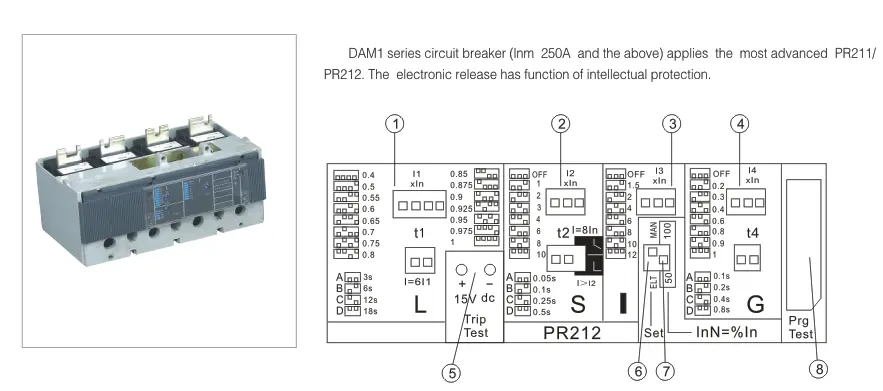

Էլեկտրական կամ էլեկտրոնային պարամետրերի ընտրություն

Ֆունկցիայի SET (անջատիչ ELT/MAN)

9

Օգտագործվում է զրոյական գծի անջատիչի պարամետրերը սահմանելու համար

InN=%In, անջատիչ 50/100

10

Միացման չափիչ սարքի վարդակ

Վահանակի վարդակից

Ինչու՞ ընտրել CDADA Electronic MCCB:

★ Ճշմարիտ բանականություն, ոչ միայն ավտոմատացում
Միկրոպրոցեսորը շարունակաբար վերլուծում է ընթացիկ ալիքի ձևերը՝ հնարավորություն տալով ճշգրիտ հակադարձ ժամանակի, որոշակի ժամանակի և ակնթարթային պաշտպանություն՝ առանց ջերմության կամ ծերացման պատճառով շեղումների:

★ Անվտանգ դիզայն
Նույնիսկ եթե էլեկտրոնային միացումը խափանում է, ուղղակի էլեկտրամագնիսական սողնակը ապահովում է անջատիչի գործարկումը խիստ կարճ միացումների ժամանակ՝ բավարարելով IEC 60947-2 անվտանգության ավելորդության պահանջները:

★ Բարձրագույն համակարգում
Կարգավորման չափազանց լայն միջակայքերը (40–100% Ir, 1,5–12× Im) թույլ են տալիս կատարյալ համակարգում հոսանքին հակառակ/ներքև գտնվող սարքերի հետ՝ նվազագույնի հասցնելով անջատման գոտիները:

★ Ապագայի ապացույց ենթակառուցվածք
Համատեղելի է կամընտիր հաղորդակցման մոդուլների հետ (Modbus RTU, Profibus)՝ շենքերի կառավարման համակարգերին (BMS) կամ խելացի ցանցերին ինտեգրվելու համար:

★ Համաշխարհային որակ, մրցունակ գին
Արտադրված է ISO 9001-ի համաձայն Շանհայում, միջազգային հավաստագրերով, որն առաջարկում է եվրոպական մակարդակի արդյունավետություն ասիական ծախսերի արդյունավետությամբ:

★ Մենք ունենք 15 ինժեներներից բաղկացած թիմ, որը կենտրոնացած է արտադրանքի մշակման, կատարելագործման և հարմարեցման վրա:

Իդեալական հավելվածներ

Տվյալների կենտրոններ. Կանխեք կասկադային ձախողումները ճշգրիտ ընտրովի անջատման միջոցով

Հիվանդանոցներ. Ապահովել անխափան սնուցում կենսաապահովման համակարգերի համար

Արդյունաբերական ավտոմատացում. համակարգել VFD-ների, փափուկ մեկնարկիչների և ռոբոտաշինության հետ

Արևային/Հողմային կայաններ. հարմարվել փոփոխական սերնդի պրոֆիլներին

Խելացի առևտրային շենքեր. Միացնել էներգիայի մոնիտորինգն առանց հավելյալ հաշվիչների

Հաճախակի տրվող հարցեր (ՀՏՀ)

Q1. Ինչո՞վ է տարբերվում էլեկտրոնային MCCB-ը ջերմամագնիսականից:

A1. Էլեկտրոնային տիպի կաղապարված պատյանների անջատիչներն օգտագործում են միկրոպրոցեսոր՝ հոսանքը վերլուծելու և բարձր ճշգրտությամբ գործարկելու համար: Դրանց վրա չի ազդում շրջակա միջավայրի ջերմաստիճանը, առաջարկում են ավելի լայն ճշգրտման տիրույթներ և կարող են ապահովել բեռնվածքի տվյալների գրանցում, ի տարբերություն բիմետալային/սոլենոիդների վրա հիմնված ջերմամագնիսական տեսակների:

Q2: Արդյո՞ք 1600A էլեկտրոնային MCCB-ն հասանելի է 4 բևեռ կազմաձևով:

A2. Այո, բոլոր CDADA էլեկտրոնային MCCB-ները 250A-ից մինչև 1600A հասանելի են ինչպես 3P, այնպես էլ 4P տարբերակներով:

Q3. Ի՞նչ է պատահում, եթե էլեկտրոնային ճամփորդական միավորը խափանում է կարճ միացման ժամանակ:

A3. Անջատիչը ներառում է մեխանիկական պահուստավորում. անսարքության ծայրահեղ հոսանքների ժամանակ (>12×In), մագնիսական սողնակը ակտիվացնում է ուղիղ բացումը` ապահովելով անվտանգությունը նույնիսկ անցանց էլեկտրոնիկայի դեպքում:

Q4. Կարո՞ղ եմ վերահսկել իրական ժամանակի ընթացիկ արժեքները:

A4. Այո. էլեկտրոնային ճամփորդական միավորը ցուցադրում է ակնթարթային, առավելագույն, նվազագույն և միջին հոսանքը ընտրվող ժամանակի պատուհանների ընթացքում (օրինակ՝ 24 ժամ), որոնք օգտակար են էներգիայի կառավարման համար:

Q5. Ինչու՞ ընտրել CDADA-ն այլ խելացի MCCB ապրանքանիշերի փոխարեն:

A5: CDADA-ն առաջարկում է.

● Իրական երկակի միջակայքի կարգավորելիություն (շատ մրցակիցներ սահմանափակում են Im-ը ≤10×-ով)

● Անվտանգ մեխանիկական կրկնօրինակում (ոչ բոլոր «էլեկտրոնային» MCCB-ներն ունեն սա)

● Կոմպակտ չափ՝ տեղավորվում է հին վահանակների վրա՝ առանց փոփոխության

● Հզոր համաշխարհային սերտիֆիկացման պորտֆոլիո (ASTA, KEMA, CE)

● OEM-ի համար հարմար գնագոյացում՝ անգլերենով տեխնիկական աջակցությամբ
