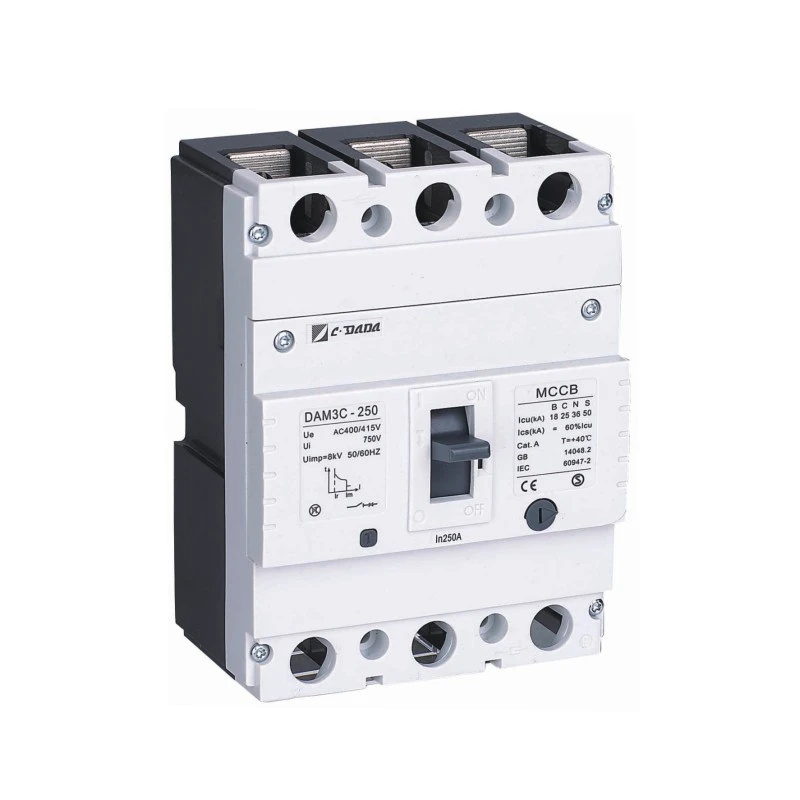

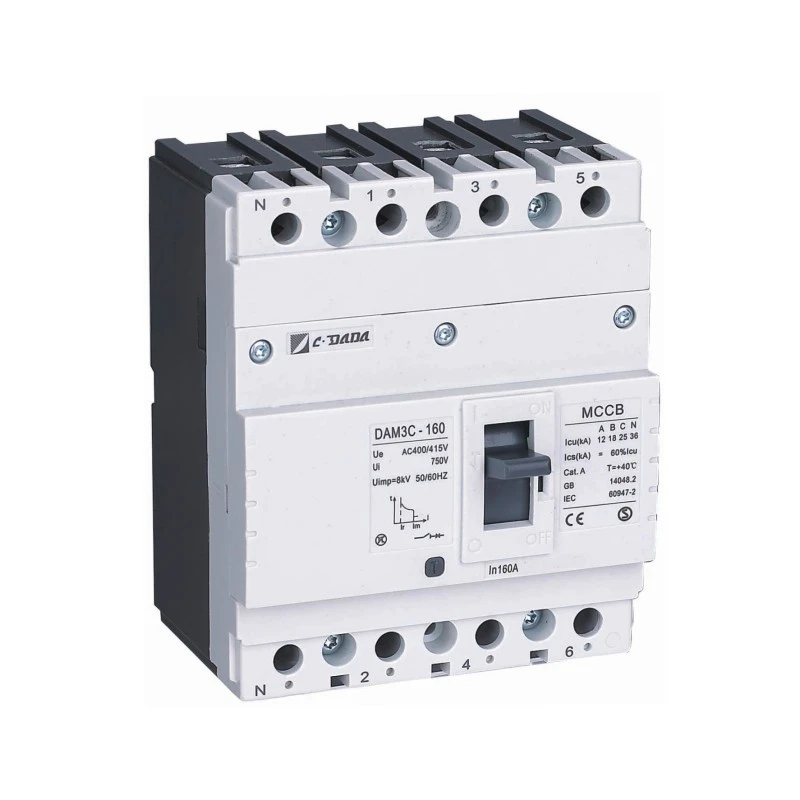

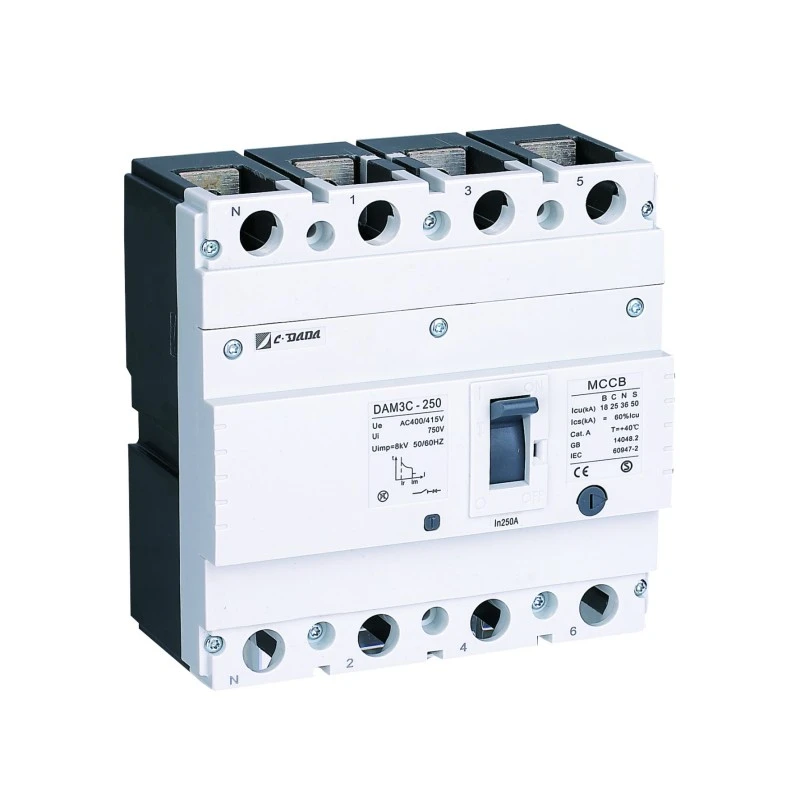

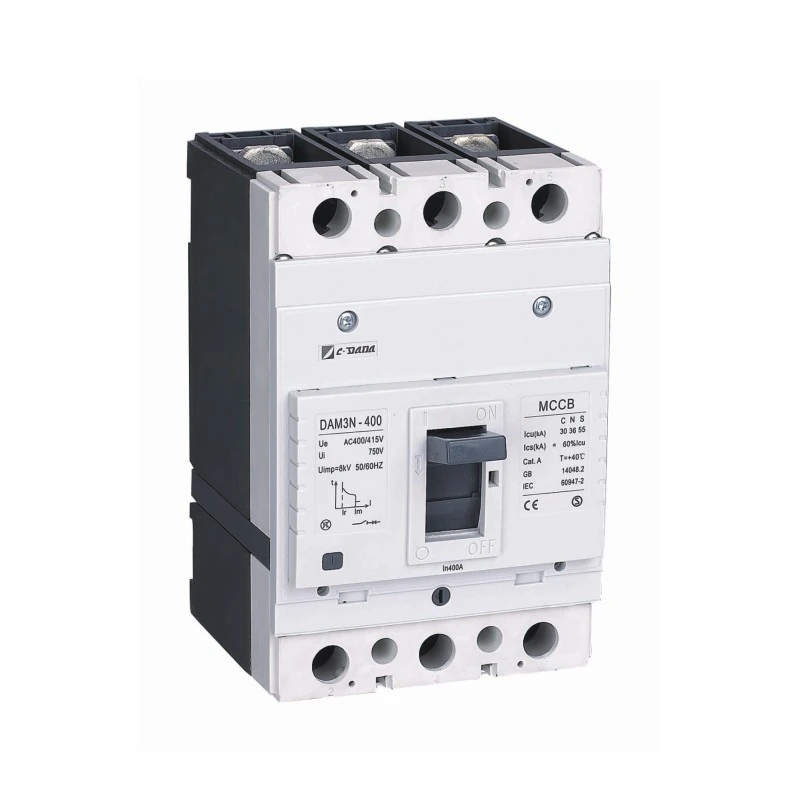

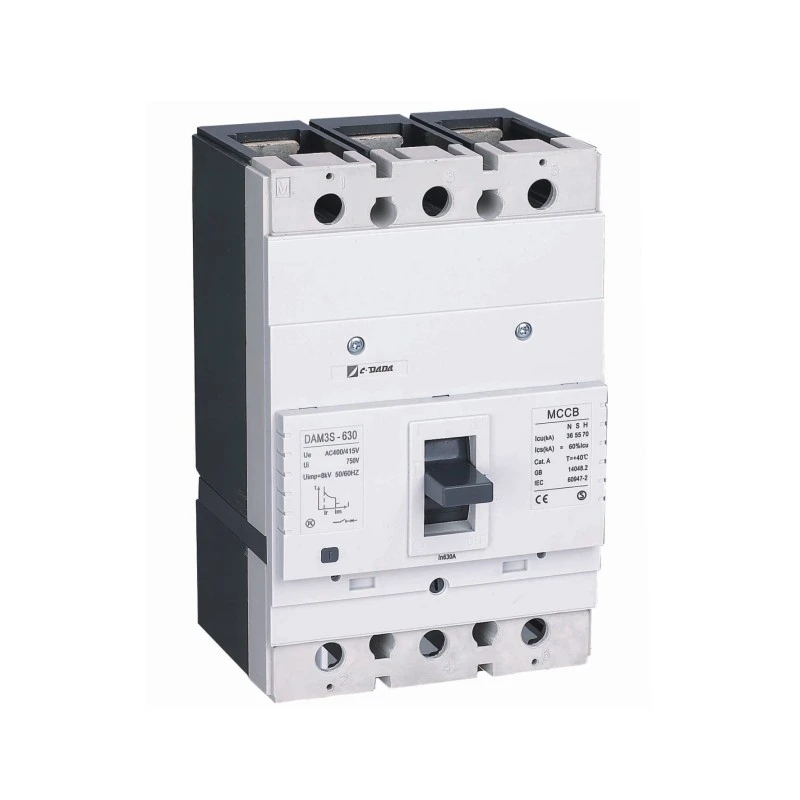

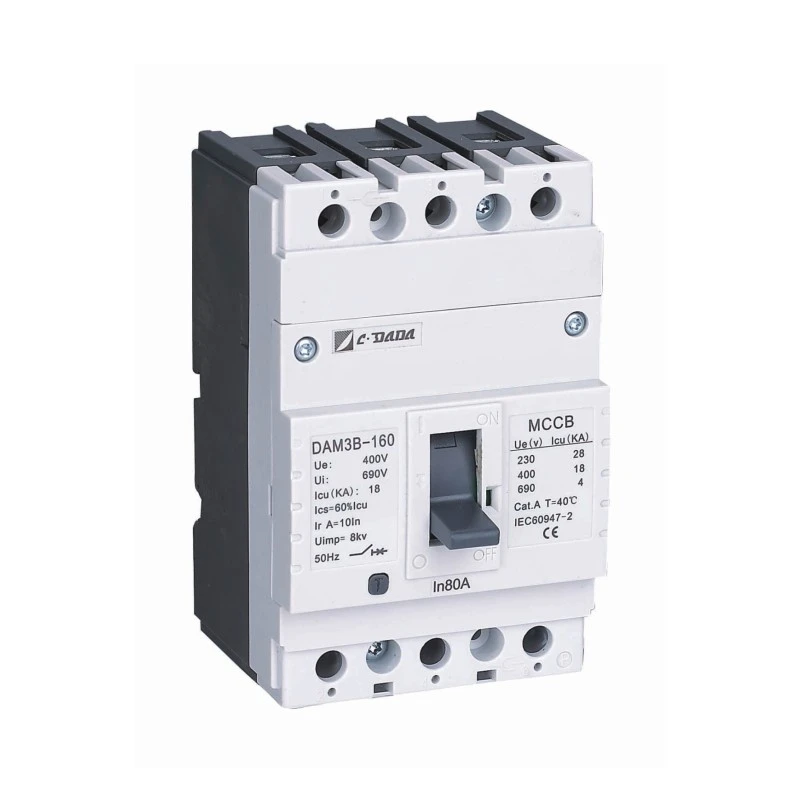

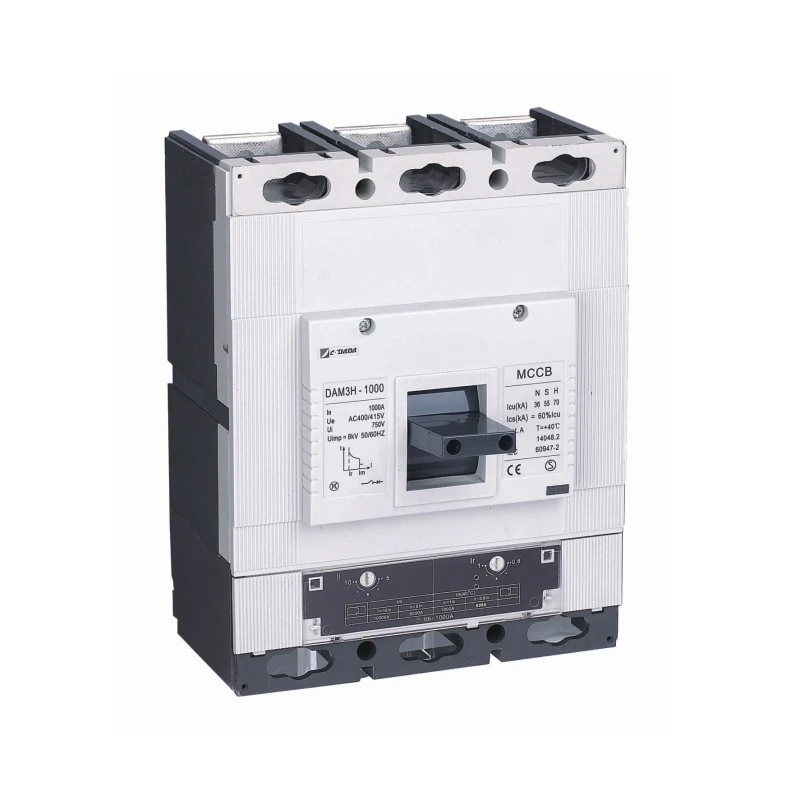

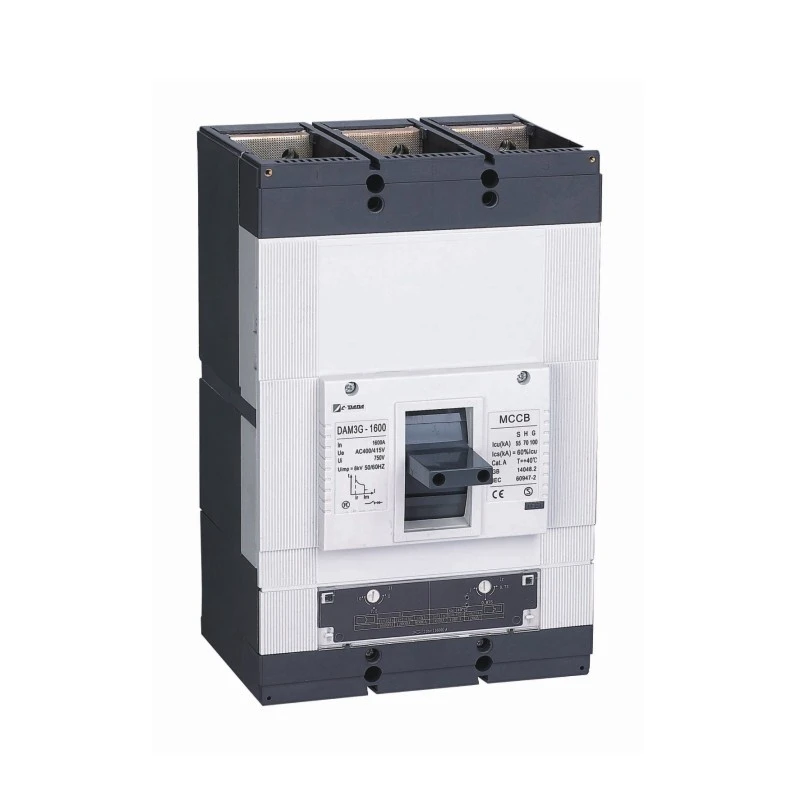

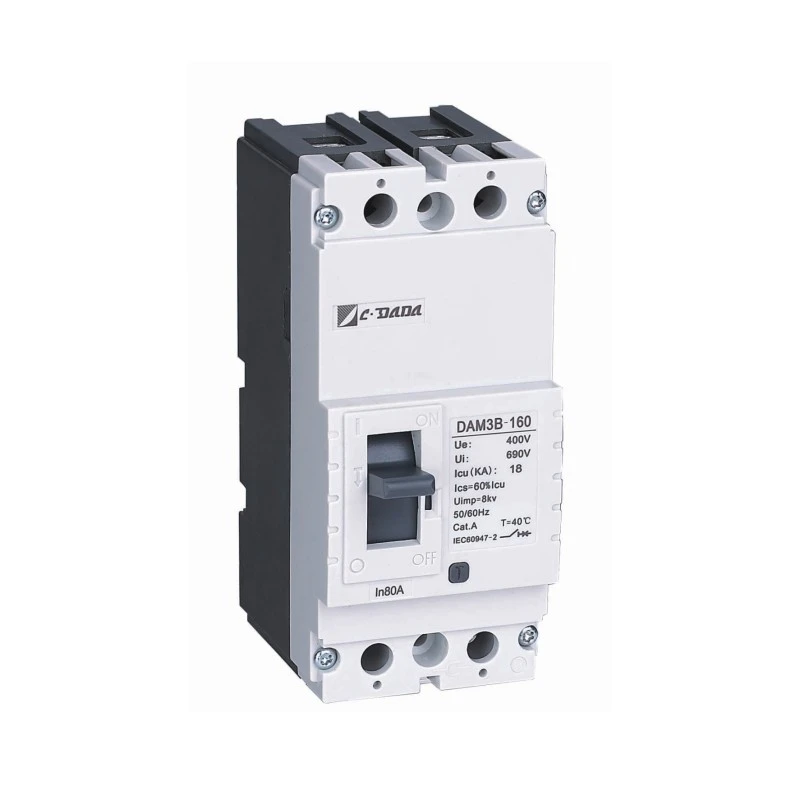

Compact Molded Case Circuit Breaker
Model:DAM3 Series
CDADA-ն, որը հուսալի արտադրող և մատակարար է 1983 թվականից, կարող է առաջարկել բարձրորակ DAM3 Series Compact Molded Case անջատիչ, մանրանկարչություն, բայց հզոր, 16A–1600A գնահատված, մինչև 70kA ճեղքման հզորություն: Տիեզերք խնայող դիզայնը նվազեցնում է վահանակի չափը 25%-ով: Իդեալական է OEM-ների և վահանակներ կառուցողների համար: CE և IEC հավաստագրված:
Երբ տարածությունը սահմանափակ է, բայց կատարողականը չի կարող վտանգվել, CDADA DAM3 Compact Molded Case Circuit Breaker-ը ապահովում է կատարյալ հավասարակշռություն: Շանհայ DADA Electric CO., LTD.-ի կողմից նախագծված այս մինի MCCB-ն վերաիմաստավորում է արդյունավետությունը կտրուկ կրճատված հետքով՝ չվնասելով հուսալիությունը կամ խզելով հզորությունը:
Գնահատված է 16A-ից մինչև 1600A և առաջարկում է կարճ միացման ընդհատում մինչև 70kA 415V լարման դեպքում, DAM3 սերիան նպատակային է կառուցված OEM գործարանների, վահանակների ինտեգրատորների և տեղադրման թիմերի համար, որոնք պահանջում են պարզ ընտրություն, հեշտ լարեր և պահարանի տարածքի առավելագույն խնայողություն: Չնայած իր կոմպակտ չափին, այն կիսում է բոլոր ներքին աքսեսուարները ապացուցված DAM1 շարքի հետ՝ ապահովելով համատեղելիություն և սպասարկում ձեր ողջ համակարգի համար:
Հիմնական բնութագրեր
Մոդել՝ DAM3 Series – Կաղապարված պատյանների կոմպակտ անջատիչ
Գնահատված հոսանք (In): 16A – 1600A
Բևեռներ՝ 2P / 3P / 4P
Մեկուսացման գնահատված լարումը (Ui): 1000V
Խզման հզորություն (Icu)՝ 10kA – 70kA @ 415V (կախված մոդելից)

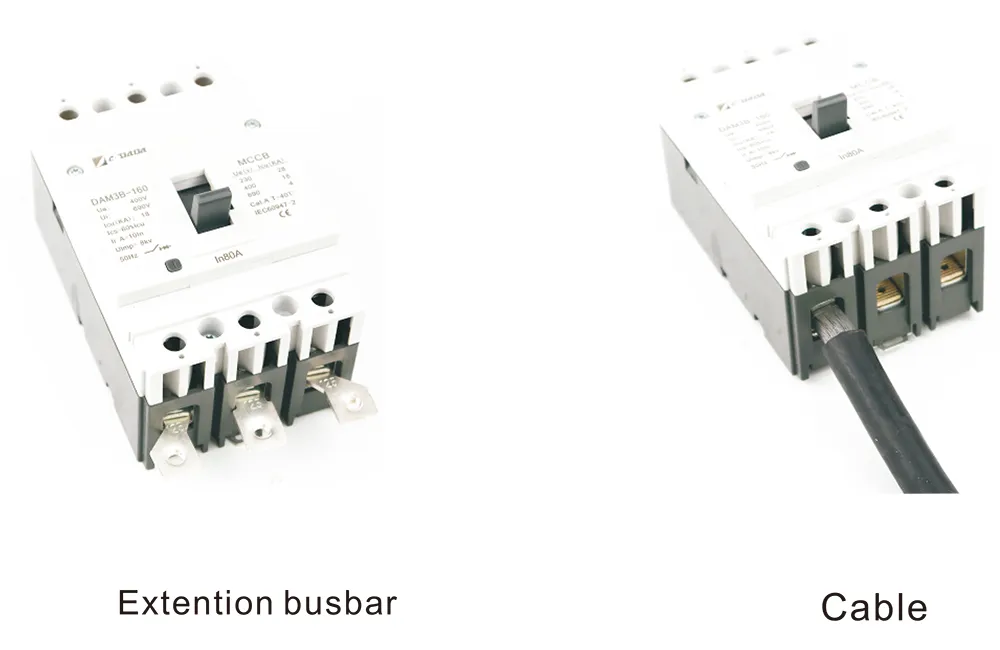

Մալուխի դադարեցում. M8 մալուխի ճարմանդներ կամ տուփի տերմինալներ (ստանդարտ)
Մոնտաժ. վահանակի վրա (ավելի փոքր շրջանակների համար ընտրովի DIN ռելսային ադապտեր)
|
Շրջանակի չափի գնահատված հոսանքը inm [A] |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
|
Գնահատված ընթացիկ [A] |
12.5-160 թթ |
100-250 թթ |
200-400 թթ |
315-630 թթ |
630 800 1000 |
1000 1250 1600 |
|
|
Բևեռների քանակը |
2/3/4 |
2/3/4 |
3/4 |
3/4 |
3/4 |
3/4 |
|
|
Գնահատված գործառնական լարումը |
AC) 50-60 Հց [V] |
4001690 |
4001690 |
4001690 |
4001690 |
4001690 |
4001690 |
|
DC |
250V1000 |
250V1000 |
250V1000 |
250V1000 |
250V1000 |
250V1000 |
|
|
Գնահատված իմպուլսի դիմացկուն լարման ulmp [kv] |
8 |
8 |
8 |
8 |
8 |
8 |
|
|
Մեկուսացման գնահատված լարումը Ul [V] |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
|
|
Փորձարկել լարումը արդյունաբերական հաճախականությամբ 1 րոպե [V] |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
|
|
Գնահատված uhimate խարիսխի անջատման հզորությունը lcu [kA] |
A |
C |
N |
N |
N |
S |
|
|
(AC)50-60HZ 220/230V [KA] |
18 |
25 |
36 |
36 |
36 |
55 |
|
|
(AC)50-60HZ 400/415V [KA] |
10 |
15 |
25 |
25 |
36 |
36 |
|
|
(AC)50-60HZ 690V [KA] |
6 |
8 |
15 |
15 |
15 |
20 |
|
|
Գնահատված սպասարկման կարճ միացման անջատման հզորություն, lca [KA] |
|
||||||
|
(AC)50-60HZ 220/230V [%lcu] |
60% |
60% |
60% |
60% |
60% |
60% |
|
|
(AC)50-60HZ 400/415V [%lcu] |
60% |
60% |
60% |
60% |
60% |
60% |
|
|
(AC)50-60HZ 690V [%lcu]] |
60% |
60% |
60% |
60% |
60% |
60% |
|
|
օգտագործման կատեգորիա (EN 60947.2) |
A |
A |
A |
A |
A |
A |
|
|
Տոկունություն |
Ընդհանուր ցիկլեր |
10000 |
10000 |
8000 |
6000 |
5000 |
5000 |
|
Էլեկտրական դիմացկունություն |
1500 |
1500 |
1000 |
1000 |
1000 |
1000 |
|
|
Մեխանիկական դիմացկունություն |
8500 |
8500 |
7000 |
5000 |
4000 |
4000 |
|
Հիմնական առավելությունը.
★ Մինչև 25–30%-ով փոքր է նույն ընթացիկ դասի սովորական MCCB-ներից
★ Համատեղելիություն. բոլոր ներքին պարագաները փոխարինելի են DAM1 սերիայի հետ
★ Ստանդարտներ. Համապատասխանում է IEC/EN 60947-2-ին
Ինչու՞ ընտրել CDADA Compact MCCB:
★ Տարբեր պարագաներ կամընտիր են,
★ Չափը զգալիորեն կրճատվել է:
DAM3-ը, որն իր մեջ միավորում է Dada electric-ի բարձր որակի, բարձր հուսալիության և պարզության բոլոր հատկանիշները, իսկական պարզ և գործնական Molded Case Circuit Breaker է:
Չափը կրճատվում է, բայց ապահովում է գերազանց կատարում և հուսալիություն: Համեմատած շուկայում առկա բոլոր նմանատիպ անջատիչների արտադրանքի հետ, այն ունի բարձր կատարողականի չափերի հարաբերակցություն, որը կարող է ավելի շատ տարածք տրամադրել օգտվողներին մալուխային լարերի անցկացման և կաբինետի չափը նվազեցնելու համար:
Կոմպակտ չափը մեծ առավելություններ ունի. Այն հատկապես հարմար է OEM գործարանների, վահանակների գործարանների և տեղադրման աշխատողների համար:
★ Պարզեցված գնումներ և տեղադրում
● Մաքրել մոդելի կոդավորումը → հեշտ պատվիրում
● Ստանդարտացված պարագաներ → հատուկ մասերի կարիք չկա
● Առատաձեռն տերմինալային մուտք → մալուխի ավելի արագ դադարեցում
★ Ծախսերի և տարածության խնայողություններ
Փոքր անջատիչներ = փոքր պարիսպներ = նյութի, առաքման և տեղադրման ավելի ցածր ծախսեր: Լրացուցիչ ներքին տարածքը նաև բարելավում է ջերմության տարածումը և սպասարկման հասանելիությունը:
★ Ապացուցված հուսալիություն
Կառուցված է DADA-ի տասնամյակների ինժեներական փորձի վրա: Համօգտագործում է հիմնական բաղադրիչները դաշտում ապացուցված DAM1 շարքի հետ՝ վստահված հազարավոր տեղակայանքներում ամբողջ աշխարհում:
★ Ընդարձակելի ամբողջ հավելվածներում
Սկսած 32A մինի MCCB-ից կառավարման սխեմաների համար մինչև 1600A հիմնական անջատիչ արդյունաբերական սնուցիչների համար. DAM3 պլատֆորմը ծածկում է այդ ամենը հետևողական դիզայնի տրամաբանությամբ:
Իդեալական օգտագործման դեպքեր
★ OEM մեքենաներ. Տեղադրել կոմպակտ կառավարման պահարաններում (օրինակ՝ փաթեթավորում, CNC, ռոբոտաշինություն)
★ Առևտրային վահանակներ. Լուսավորություն, օդորակիչ և օդորակիչ և ենթաբաշխում բարձրահարկերում
★ Վերականգնվող էներգիա. արևային կոմբինատորների տուփեր և ինվերտերի պաշտպանություն
★ Ենթակառուցվածք. հեռահաղորդակցության էներգաբլոկներ, EV լիցքավորման կայաններ
★ Վերականգնման նախագծեր. փոխարինեք մեծածավալ ժառանգական անջատիչները՝ առանց վահանակների վերանախագծման

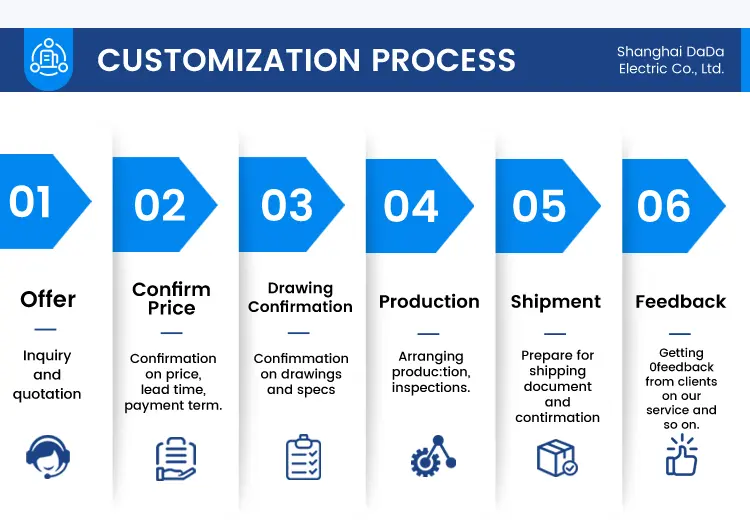

Պատվերներ և անհատականացում
Մենք ունենք OEM/ODM հզոր հնարավորություններ և կարող ենք մշակել և արտադրել ապրանքներ՝ հիմնված ձեր տեխնիկական գծագրերի և բնութագրերի վրա:
Առաքում և լոգիստիկա
Մենք ունենք արտահանման մեծ փորձ: Մենք կարող ենք կազմակերպել առաքման, փաստաթղթերի և արտահանման մաքսազերծման բոլոր ընթացակարգերը ձեզ համար:
ՀՏՀ-ներ
Q1. Ի՞նչն է DAM3-ը դարձնում «կոմպակտ» MCCB:
A1. Դրա մեխանիկական դիզայնը 25–30% ավելի փոքր է, քան ստանդարտ MCCB-ները նույն ընթացիկ տիրույթում, որը ձեռք է բերվել օպտիմիզացված աղեղային խցիկների, կոմպակտ ճամփորդական բլոկների և ավտոբուսների արդյունավետ երթուղիների միջոցով՝ պահպանելով 70 կԱ խախտման ամբողջ հզորությունը:
Q2: Արդյո՞ք 32A կոմպակտ MCCB-ն հասանելի է 3 բևեռով:
A2: Այո՛: DAM3 սերիայի Compact Molded Case Circuit Breaker-ն առաջարկում է 2P, 3P և 4P կոնֆիգուրացիաներ ամբողջ 16A–1600A տիրույթում, ներառյալ հայտնի վարկանիշները, ինչպիսիք են 32A, 63A, 100A և 160A:
Q3. Կարո՞ղ եմ օգտագործել նույն պարագաները, ինչ DAM1-ը:
A3. Բացարձակապես. բոլոր ներքին և արտաքին աքսեսուարները (շանթային անջատումներ, օժանդակ կոնտակտներ, թերլարման արձակումներ և այլն) լիովին համատեղելի են DAM1 շարքի հետ՝ պարզեցնելով գույքագրումը:
Q4: Արդյո՞ք կոմպակտ չափը ազդում է կոտրման աշխատանքի վրա:
A4: Ոչ: Չնայած իր փոքր չափերին, DAM3-ն ապահովում է մինչև 70 կԱ ընդհատման հզորություն 415 Վ լարման դեպքում, ինչը գերազանցում է շատ ավելի մեծ մրցակիցներին, շնորհիվ առաջադեմ աղեղների մարման տեխնոլոգիայի:
Q5. Ինչու՞ ընտրել CDADA-ն այլ «մինի» MCCB ապրանքանիշերի փոխարեն:
A5. CDADA-ն առանձնանում է, քանի որ.
● Իրական բարձր հոսանքի ծածկույթ (մինչև 1600A կոմպակտ ձևով)
● 70 կԱ ճեղքման հզորություն ընտրված մոդելներում (հազվադեպ «մինի» MCCB-ների համար)
● Լրիվ աքսեսուարների էկոհամակարգ և DAM1 համատեղելիություն
● Համաշխարհային համապատասխանության կենտրոնացում (IEC, CE, RoHS)
● OEM-ի վրա հիմնված աջակցություն. անգլերեն փաստաթղթեր, արագ նմուշառում, զանգվածային գնագոյացում
