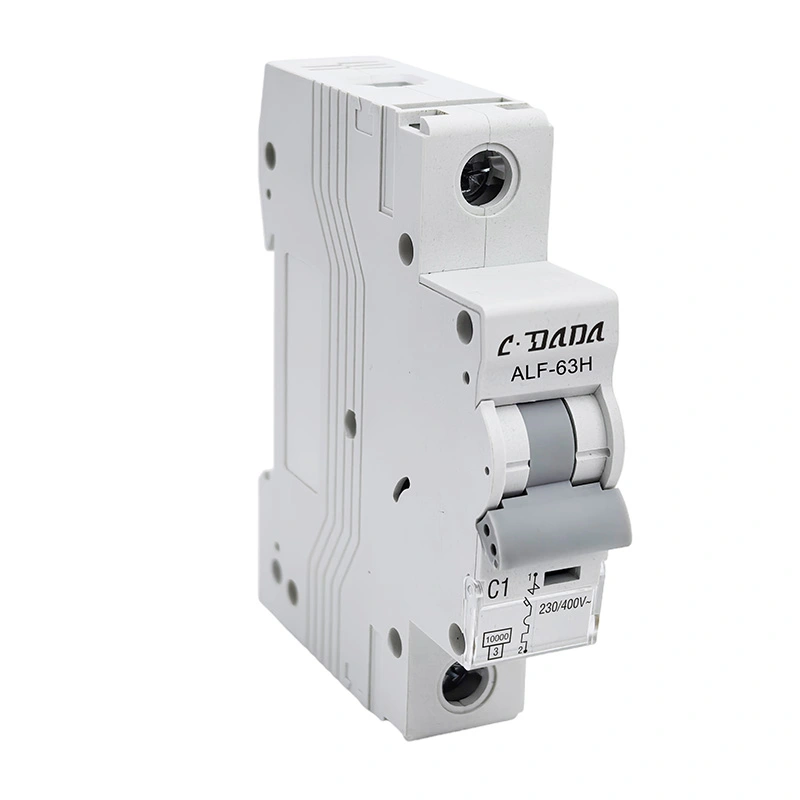

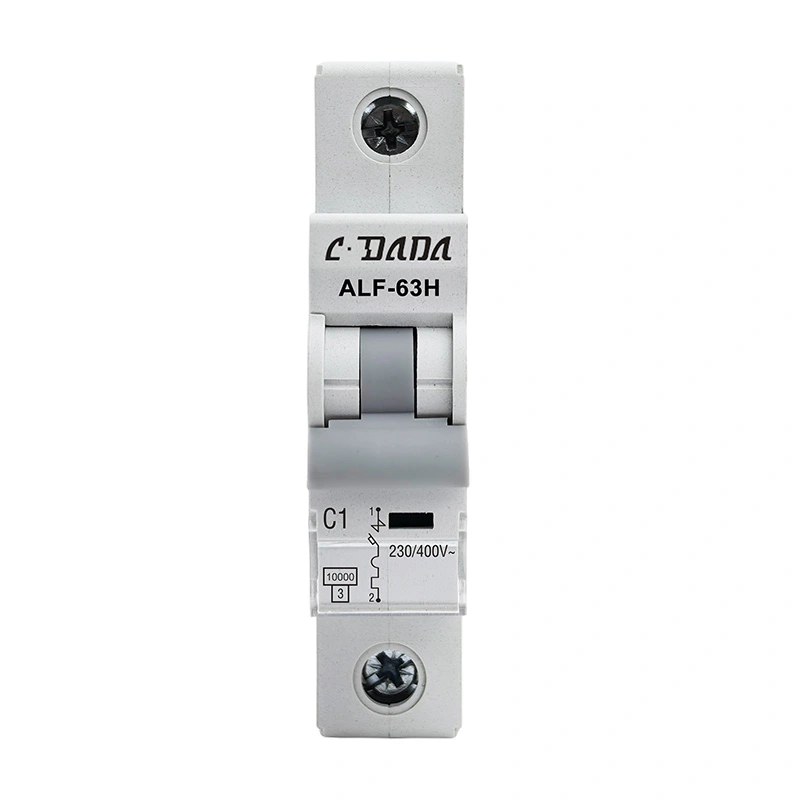

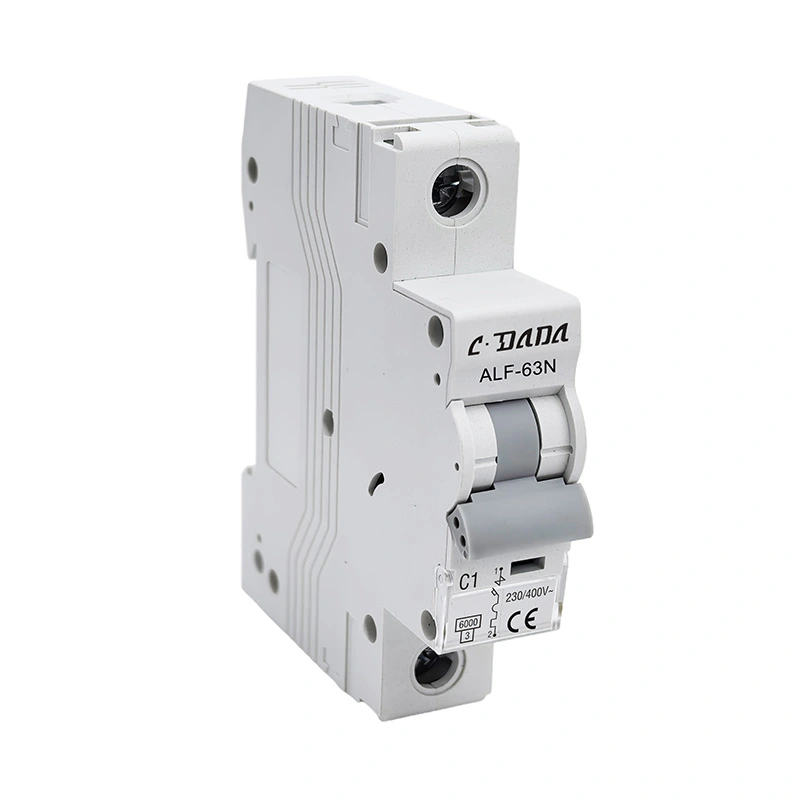

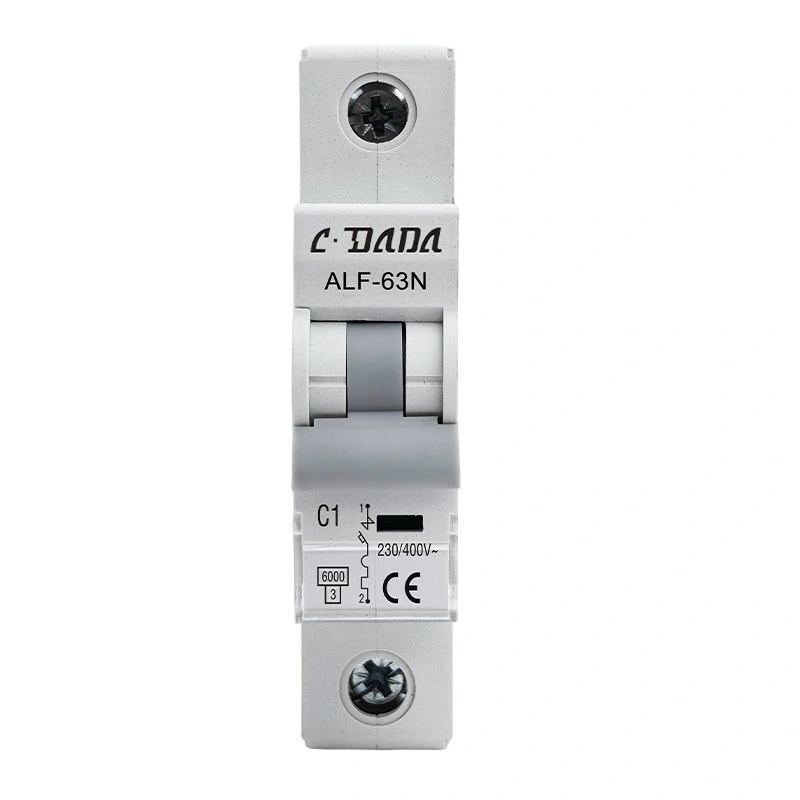

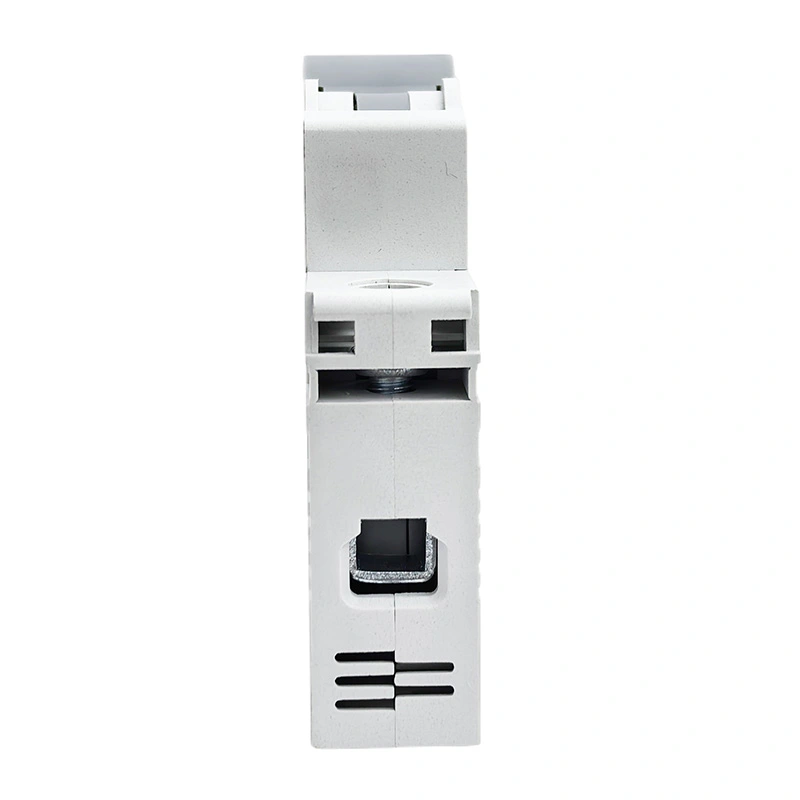

6KA 10kA մանրանկարչության անջատիչ

ALF-63N/H սերիայի բարձր ճեղքման 6KA 10kA մանրանկարչության անջատիչ (MCB), համապատասխանում է IEC60898 ստանդարտին, MCB-ն ունի հուսալի կատարողականության, ճշգրիտ պաշտպանիչ ֆունկցիայի, թողարկման կարճ ժամանակի և ընդմիջման բարձր հզորության, փոքր ծավալի բնութագրերը: Այն լայնորեն օգտագործվում է կոնտակտորների, անջատիչների և էլեկտրական սարքերի և գերբեռնվածության մեջ:

Կապվեք CDADA-ի հետ և ընտրեք մեզ որպես ձեր արտադրող, մենք կարող ենք առաջարկել OEM/ODM ծառայություններ:

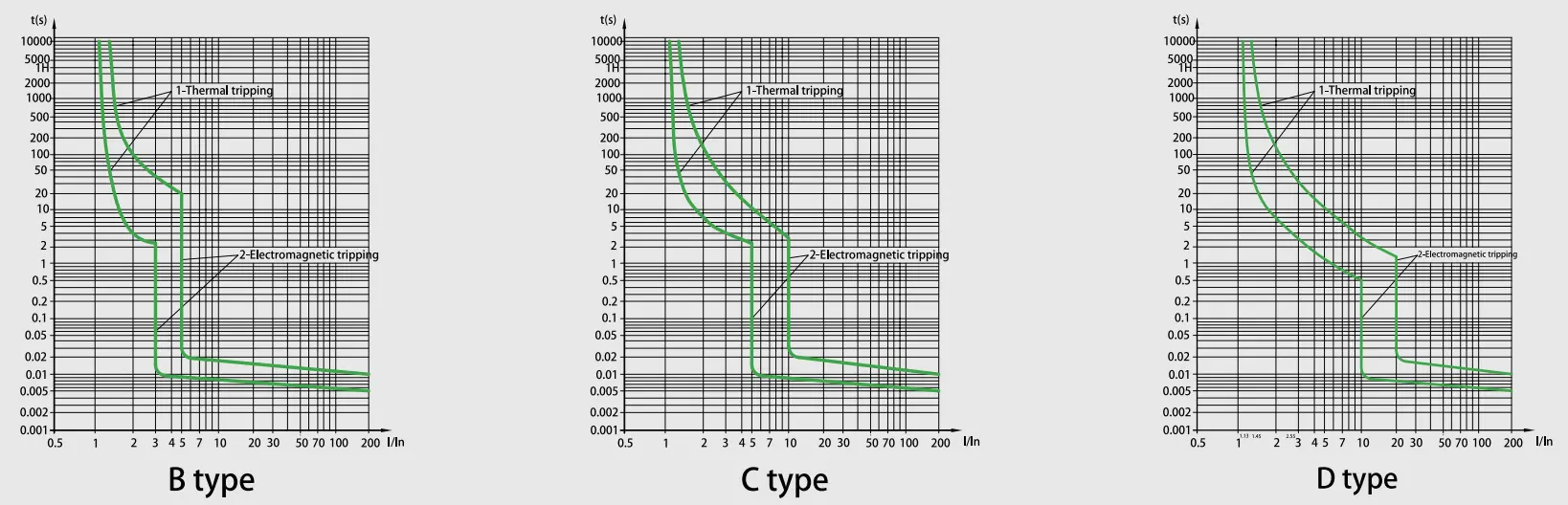

Բնութագրական կոր

Տեխնիկական ճշգրտում

ALF-63N/H Series 6KA 10kA մանրանկարչության անջատիչ
Ստանդարտ	EN/IEC60898-1
Ընդմիջման հզորություն (կԱ)	6,10
Պաշտպանություն	Գերբեռնվածության և կարճ միացման դեմ
Գնահատված հոսանք (A) In	1,2,3,4,6,10,13,16,20,25,32,40,50,63
Գնահատված լարումը (V)	1PAC 230/400,240/415
	1P+N,2P,3P,3P+N,4PAC400/415
Գնահատված իմպուլսային դիմակայող լարման Uimp(kV)	4
Մեկուսացման անվանական լարում Ui(V)	500
Էներգիայի սահմանափակող պատյան	3
Շրջակա միջավայրի ջերմաստիճանը (℃)	-25~+40,Մաքս.95%խոնավություն
Ջերմային շահագործման սահմանը	1.13xln Մեկ ժամվա ընթացքում ոչ մի սայթաքում
	1,45 x In Գործարկումը մեկ ժամվա ընթացքում
Մագնիսական գործող	B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn
Բևեռների քանակը	1P,1P+N,2P,3P,3P+N և 4P
Ուղևորության տեսակը	Ջերմային/մագնիսական արձակում
Տերմինալի հզորությունը	16 մմ² ճկուն կամ 25 մմ² կոշտ մինչև 25A վարկանիշներ
	25 մմ² ճկուն կամ 35 մմ² կոշտ 32A-ից մինչև 63A գնահատականներ
Պաշտպանության աստիճան	IP20
Տեղադրում	Տեղադրում 35 մմ DIN երկաթուղու վրա
Լայնությունը	17,8 մմ մեկ բևեռի համար

Անջատիչի արձակման բնութագիրը

ՈՉ	Թողարկման գնահատված հոսանքը (A)	Սկզբնական վիճակ	Փորձարկման հոսանք	Նշված ժամանակ	Արդյունք, որը պետք է ձեռք բերվի	Դիտողություններ
1	1-63	սառը վիճակ	1.13 In	t≤1ժ	Ոչ ճամփորդություն
2	1-63	նախորդ թեստի վրա	1,45լն	t<1ժ	ճամփորդություն	Հոսանքի կարգավորումը մինչև նշված արժեքի կայուն 5 վրկ-ում
3	≤32-ում	սառը վիճակ	2.55 In	1s	ճամփորդություն
	32-ում
4	1-63	սառը վիճակ	3 Մեջ	t≤0.1s	Ոչ ճամփորդություն	B տեսակ
			5 In	t<0.1s	ճամփորդություն	B տեսակ
			5 10 լն	t≤0.1s	Ոչ ճամփորդություն	C տեսակ
			10 Մեջ	t<0.1s	ճամփորդություն	C տեսակ
			20 լն	t≤0.1s	Ոչ ճամփորդություն	D տեսակ
				t<0.1s	ճամփորդություն	D տեսակ

Տոկունություն (գործողություններ)

Կարգավիճակ	Գործողության ցիկլեր	Գործողության հաճախականությունը	Գնահատված հոսանք
Էլեկտրական դիմացկունություն	4000	240/ժ	1-32
		120/ժ	40-63 թթ
Մեխանիկական դիմացկունություն	10000	240/ժ	1-63

Առանձնահատկություններ

★ Կարճ միացման անջատման գերբարձր հզորություն

Աղեղի կառավարման առաջադեմ տեխնոլոգիան ապահովում է ընդհատման ավելի բարձր հզորություն՝ համեմատած արդյունաբերության ստանդարտների հետ՝ ապահովելով արդյունաբերական կարգի էլեկտրական համակարգերի հուսալի պաշտպանությունը ծայրահեղ անսարքության պայմաններում:

★ Կրկնակի ռեժիմ միացման ինտերֆեյս

Ինտեգրված հիբրիդային տերմինալի դիզայնը աջակցում է ինչպես կոշտ ավտոբուսի կցմանը, այնպես էլ մալուխի ճկուն սեղմմանը, ինչը հնարավորություն է տալիս առանց գործիքների հարմարվել տեղադրման տարբեր սցենարներին՝ միաժամանակ նվազեցնելով լարերի միացման ժամանակը 40%-ով:

★ Էներգիայի պահպանման մեխանիզմ երկարակեցության համար

Գարնանային օժանդակ օպերացիոն համակարգ՝ 10000 մեխանիկական ցիկլերի դիմացկունությամբ, մաշվածության փոխհատուցման տեխնոլոգիայով

★ Ընդլայնված կոմպոզիտային պարիսպ

Հանրաճանաչ, ջերմակայուն և իմպուլսակայուն հատկություններով, պարունակվող անսարքությունների համար աղեղը մարող խցիկներով:

★ Դինամիկ ընթացիկ-սահմանափակող տոպոլոգիա

Խելացի թույլ տվող էներգիայի ճնշումը նվազեցնում է խափանման գագաթնակետային հոսանքները 65-80%-ով, ինչը հնարավորություն է տալիս սարքի տեխնիկական բնութագրերի օպտիմալացումը 30% ընդհանուր համակարգի ծախսերի կրճատման պոտենցիալով:

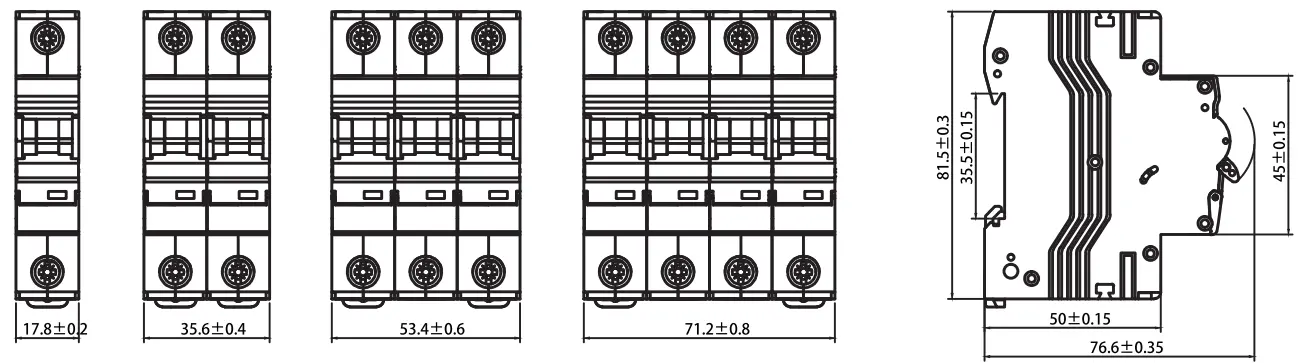

Եզրագծային չափերը

Կիրառման սցենարներ

★ Բնակելի. Սպառողական միավորներ և բաշխիչ վահանակներ տան անվտանգության համար:

★ Արդյունաբերական. կոնտակտորների, անջատիչների և ծանր էլեկտրական սարքերի պաշտպանություն:

★ Առևտրային. գրասենյակային շենքեր և առևտրի կենտրոններ, որոնք պահանջում են բարձր հուսալիություն:

Որակի վերահսկում և ստանդարտ փորձարկում

★ Յուրաքանչյուր CDADA MCB ենթարկվում է խիստ թեստավորման՝ ապահովելու համապատասխանությունը IEC60898-1-ին:

★ Ջերմային անջատման թեստ. ստուգված է 1,13 դյույմ (առանց ճանապարհորդության) և 1,45 դյույմ (ուղևորություն 1 ժամվա ընթացքում):

★ Magnetic Tripping Test. B, C և D բնութագրերի համար ճշգրիտ բացթողման փորձարկում:

★ Էլեկտրական դիմացկունություն. Ստուգված է 4000 գործառնական ցիկլերի համար:

★ Մեխանիկական դիմացկունություն. Ստուգված է 10000 ցիկլերի համար:

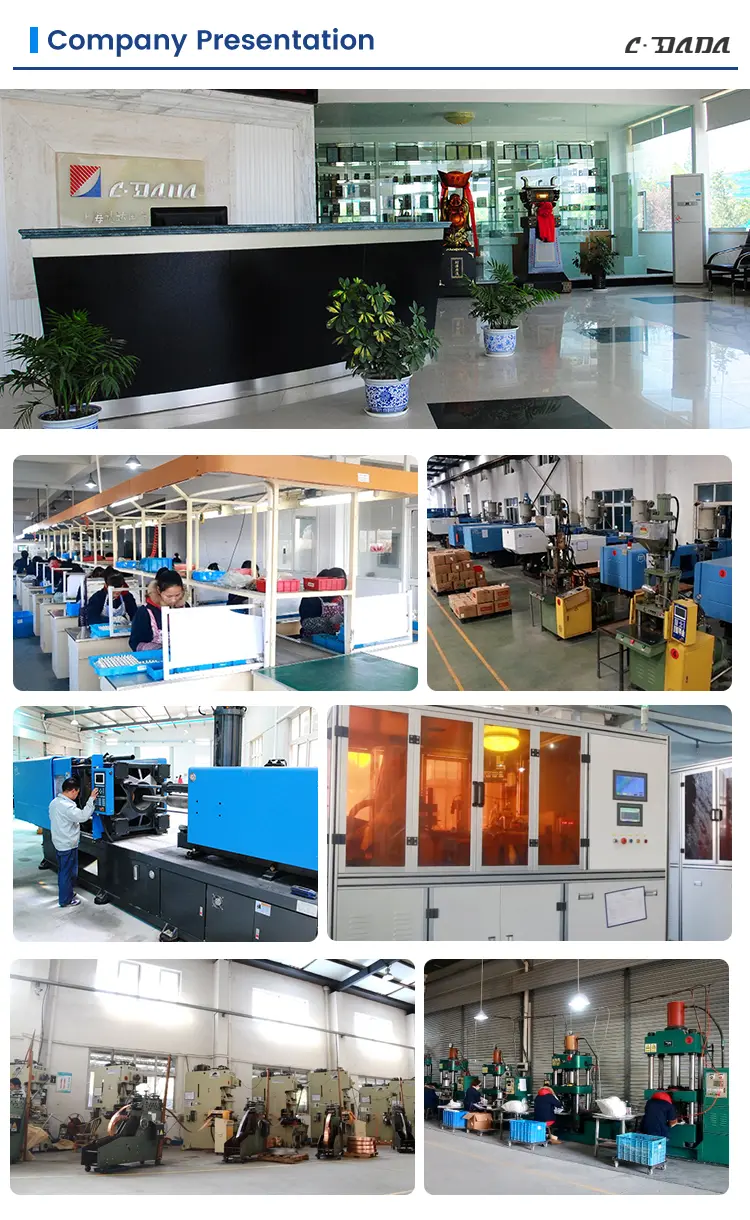

Գործարանի ուժ և աջակցություն

Shanghai DADA Electric Co., Ltd.-ն առաջատար արտադրող է առաջատար արտադրական գծերով և պրոֆեսիոնալ ինժեներական թիմով: Մենք տրամադրում ենք.

★ Անհատականացված OEM/ODM ծառայություններ համաշխարհային ապրանքանիշերի համար:

★ Ժամանակակից փորձարկման սարքավորումներ՝ զրոյական արատների առաքումն ապահովելու համար:

★ Համաշխարհային լոգիստիկ աջակցություն. օպտիմիզացված փաթեթավորում ծովային և օդային բեռնափոխադրումների համար՝ ապահովելու համար ապրանքների ժամանումը կատարյալ վիճակում:
