Էլեկտրամագնիսական մնացորդային հոսանքի անջատիչ

Առաքելության համար կարևոր անվտանգության համար, որտեղ հուսալիությունը չի կարող կախված լինել արտաքին հզորությունից, ընտրեք CDADA էլեկտրամագնիսական մնացորդային հոսանքի անջատիչը (RCCB): Շանհայի DADA Electric CO., LTD-ի կողմից մշակված IEC 61008-1 ստանդարտների համաձայն՝ այս զուտ էլեկտրամագնիսական RCCB-ն աշխատում է առանց որևէ էլեկտրոնային սխեմայի կամ օժանդակ լարման՝ պաշտպանելով այն հոսանքի տատանումներից, ալիքներից կամ չեզոք կորստից:

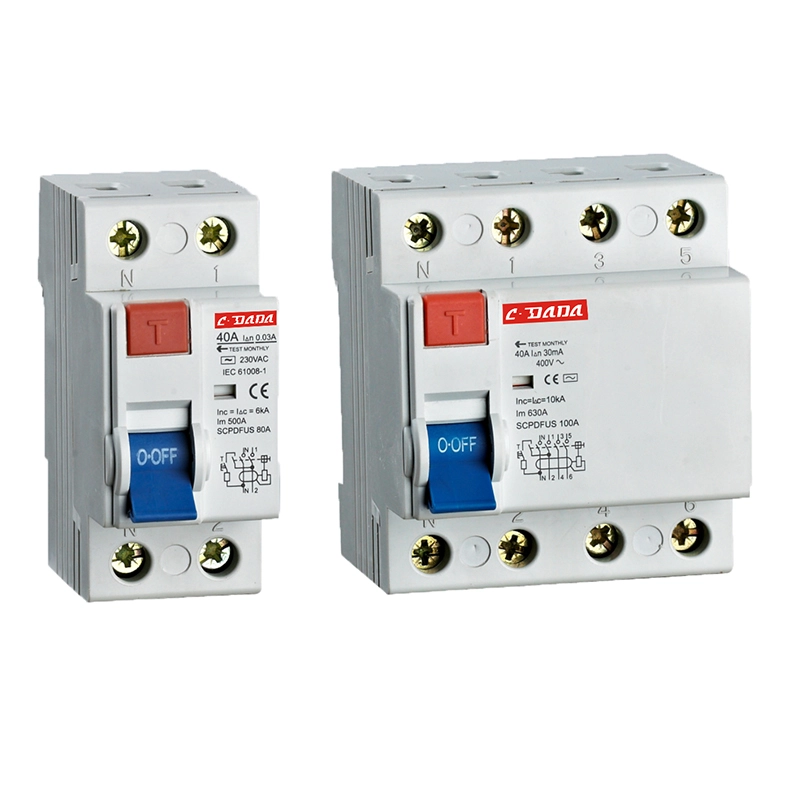

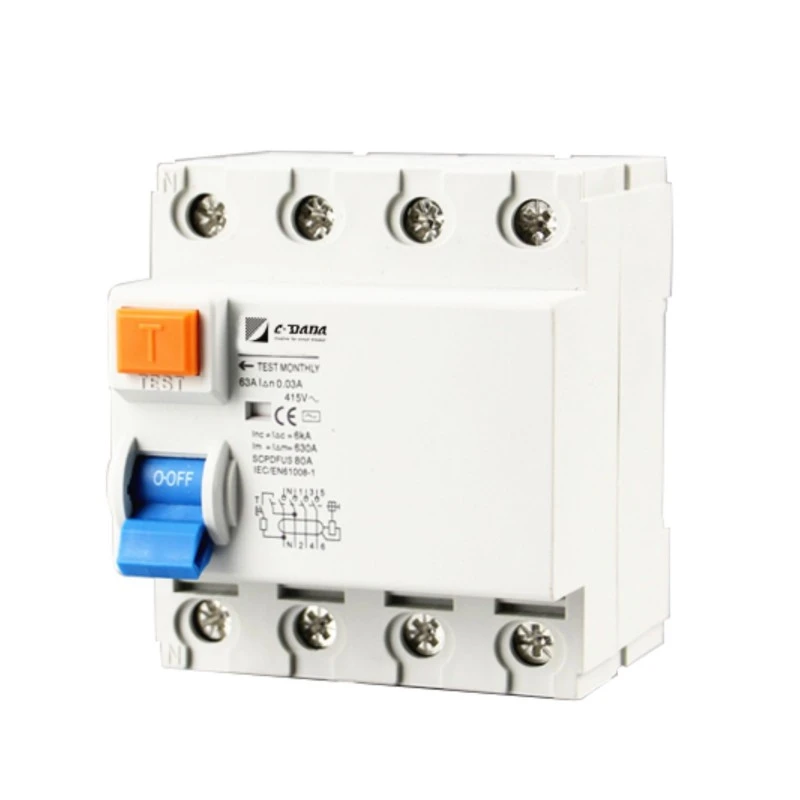

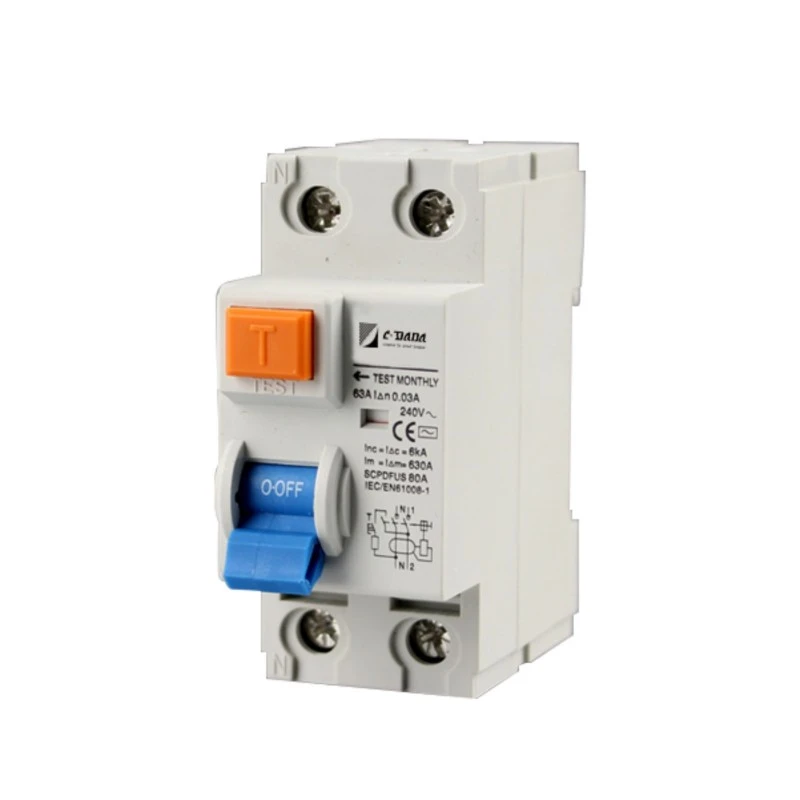

Հասանելի է 2P (1+N) և 4P (3+N) կոնֆիգուրացիաներով՝ 16A-ից մինչև 100A անվանական հոսանքներով և 10mA, 30mA կամ 100mA զգայունությամբ, այն ապահովում է գետնի խափանումներից անվտանգ պաշտպանություն աղտոտված, բարձր խոնավության կամ անկայուն ցանցերում:

6 կԱ պայմանական կարճ միացման վարկանիշով, բոցավառվող ներկրվող բնակարանով և կոնտակտային դիրքի ցուցիչով CDADA էլեկտրամագնիսական RCCB-ին վստահում են արդյունաբերական վայրերում, գյուղական ենթակառուցվածքներում և արտահանման վահանակներում, որտեղ բացարձակ մեխանիկական հուսալիությունն ամենակարևորն է:

Հիմնական բնութագրեր

Տեսակը՝ էլեկտրամագնիսական RCCB (էլեկտրոնիկա, օժանդակ էներգիա չի պահանջվում)

Ստանդարտ՝ IEC 61008-1

Բևեռներ՝ 2P (1+N) կամ 4P (3+N)

Գնահատված հոսանք (In): 16A, 25A, 32A, 40A, 63A, 80A, 100A

Գնահատված լարումը:

2P: 240V AC

4P՝ 240/415V AC

Զգայունություն (I△n): 10mA, 30mA, 100mA

Չկանգնվող հոսանք՝ 0,5 × I△n

Ուղևորության ժամանակը I△n-ում՝ ≤ 0,1 վայրկյան

Պատրաստման և ընդհատման հզորություն (I₄m):

500A (≤ 40A-ում)

630A (≥ 63A-ում)

Պայմանական կարճ միացման հոսանք (Inc)՝ 6kA

Իմպուլսի դիմացկուն լարման (Uimp)՝ 6000V

Պաշտպանության աստիճանը՝ IP20

Մոնտաժում՝ 35 մմ DIN ռելս, 45 մմ լայնություն

Տերմինալներ. փին տեսակի, աջակցում է մինչև 35 մմ² մալուխների

Բնակարան՝ բոցավառվող, ջերմակայուն, հարվածակայուն ներկրված պլաստիկ

Աշխատանքային ջերմաստիճան. Հարմար է աղտոտված/կոշտ միջավայրերի համար

Տեսողական ցուցիչ. կոնտակտորի վիճակի ցուցիչ (ցույց է տալիս միացված/անջատված վիճակը)

Ուղևորության մեխանիզմ. մաքուր էլեկտրամագնիսական արձակում – աշխատում է նույնիսկ առանց ցանցում լարման

Ինչու՞ ընտրել CDADA Electromagnetic RCCB:

★ Զրոյական կախվածություն մատակարարման լարումից

Ի տարբերություն էլեկտրոնային RCCB-ների, Էլեկտրամագնիսական մնացորդային հոսանքի անջատիչը չի պահանջում օժանդակ հոսանք. հուսալիորեն միանում է, նույնիսկ եթե չեզոքը կոտրված է, լարումը փլուզվի կամ անջատման ժամանակ:

★ Անզուգական հուսալիություն ծանր պայմաններում

Հատուկ տերմինալի դիզայնը և բարձրորակ նյութերը ապահովում են կայուն աշխատանք փոշոտ, խոնավ կամ քայքայիչ միջավայրերում՝ իդեալական ֆերմաների, թունելների և բացօթյա պահարանների համար:

★ Բնույթով անհաջող ձևավորում

Ոչ կիսահաղորդիչներ = ոչ ծերացում, ոչ ծրագրային խափանումներ, ոչ EMI զգայունություն: Պարզապես մեխանիկական-մագնիսական ֆիզիկա՝ ապացուցված տասնամյակների ընթացքում:

★ Համաշխարհային ստանդարտների համապատասխանություն

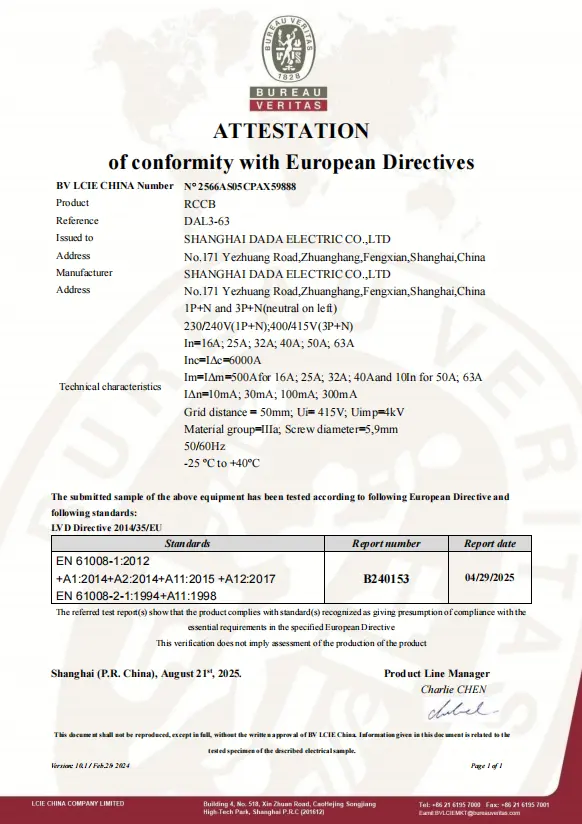

Լիովին համապատասխանում է IEC 61008-1 ստանդարտին, հարմար է միջազգային նախագծերի համար, որոնք պահանջում են ամուր, առանց սպասարկման պաշտպանություն:

★ Մաքրել գործառնական հետադարձ կապը

Ներկառուցված կոնտակտային դիրքի ցուցիչը թույլ է տալիս ակնթարթային տեսողական հաստատում, ինչը կարևոր է անվտանգության ստուգումների և պահպանման համար:

★ Հարգելով հաճախորդների գաղտնիությունը՝ մենք սպասարկում ենք բազմաթիվ դիստրիբյուտորների և OEM գործընկերների ամբողջ աշխարհում, որոնք մատակարարում են խոշոր նախագծեր և տեղական շուկաներ:

★ Մեր վաճառքի և ինժեներական թիմերը ձգտում են պատասխանել բոլոր տեխնիկական հարցումներին 24 աշխատանքային ժամվա ընթացքում:

Տիպիկ հավելվածներ

Գյուղական էլեկտրիֆիկացում. անկայուն կամ թույլ ցանցերով տարածքներ

Արդյունաբերական ձեռնարկություններ. բարձր EMI միջավայրեր (եռակցիչներ, շարժիչներ)

Թունելներ և հանքեր. խոնավ, աղտոտված պայմաններ

Պահուստային համակարգեր. որտեղ չեզոք ամբողջականությունը չի կարող երաշխավորվել

Արտահանման վահանակներ. մաքուր էլեկտրամագնիսական հուսալիություն պահանջող շուկաների համար (օրինակ՝ Աֆրիկայի, Մերձավոր Արևելքի, Հարավարևելյան Ասիայի մասեր)

Հաճախակի տրվող հարցեր (ՀՏՀ)

Q1: Ո՞րն է տարբերությունը A Type-ի և Type AC RCD-ների միջև: A1:

● AC տեսակ. հայտնաբերում է միայն հարթ սինուսոիդային AC արտահոսքը (օրինակ՝ ջեռուցիչի անսարքություններից):

● Տեսակ A. Հայտնաբերում է AC + պուլսացիոն DC արտահոսք (օրինակ՝ հեռախոսի լիցքավորիչներից, LED վարորդներից, լվացքի մեքենաներից): → A տեսակը պահանջվում է էլեկտրոնային բեռներով ժամանակակից կայանքներում: CDADA-ն առաջարկում է երկու տեսակները՝ հաստատեք ձեր դիմումի կարիքները:

Q2: Ո՞րն է տարբերությունը էլեկտրոնային և էլեկտրամագնիսական RCCB-ների միջև:

Առանձնահատկություն	Էլեկտրոնային RCCB	Էլեկտրամագնիսական RCCB
Պահանջվող հզորություն	Այո (անհրաժեշտ է գծի լարում)	Ոչ – աշխատում է 0V-ում
Չեզոք կախվածություն	Խափանում է, եթե չեզոք խախտում է	Դեռ աշխատում է առանց չեզոքի
EMI զգայունություն	Կարող է կեղծ ճանապարհորդել շարժիչների/VFD-ների մոտ	Իմունիտետ է EMI-ի նկատմամբ
Արժեքը	Ստորին	Մի փոքր ավելի բարձր
Օգտագործեք գործը	Կայուն քաղաքային ցանցեր	Դաժան, գյուղական կամ կրիտիկական համակարգեր

Q3. Արդյո՞ք այս էլեկտրամագնիսական RCCB-ն ապահովում է 30 մԱ անձնական պաշտպանություն:

A3: Այո, այն հասանելի է 10 մԱ, 30 մԱ և 100 մԱ: 30 մԱ տարբերակը համապատասխանում է IEC-ի պահանջներին՝ հարվածներից պաշտպանվելու համար:

Q4. Կարո՞ղ է այն օգտագործվել TT հողակցման համակարգերում:

A4: Բացարձակապես: Իրականում, էլեկտրամագնիսական RCCB-ները նախընտրելի են TT համակարգերում, քանի որ դրանք չեն հիմնվում կայուն չեզոք հղման վրա, որը կարող է բացակայել կամ բարձր դիմադրողականությամբ TT կարգավորումներում:

Q5. Ինչու՞ ընտրել CDADA էլեկտրամագնիսական մնացորդային հոսանքի անջատիչի համար:

A5. CDADA-ն առաքում է.

● Իրական IEC 61008-1 համապատասխան էլեկտրամագնիսական դիզայն

● Չկա թաքնված էլեկտրոնիկա՝ մաքուր մագնիսական աշխատանք

● Անվտանգության համար բարձրորակ բոցավառվող բնակարան

● Ապացուցված հուսալիություն աղտոտված միջավայրում

● OEM աջակցություն. զանգվածային գնագոյացում, հավաստագրման փաստաթղթեր, արագ նմուշառում
