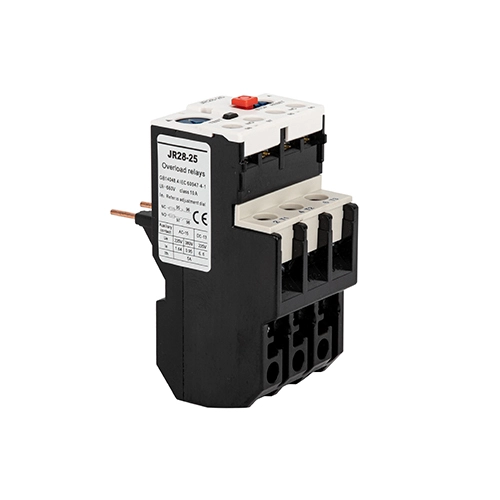

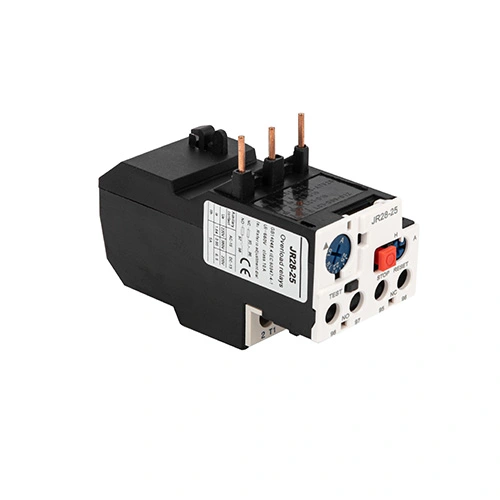

JR28 Ջերմային ծանրաբեռնված ռելե

Պաշտպանեք ձեր շարժիչները JR28 Ջերմային գերբեռնվածության ռելեով, որն ամուր և խելացի պաշտպանական լուծում է, որը մշակվել է Չինաստանում հուսալի արտադրող CDADA-ի կողմից: Նախագծված CDADA D շարքի կոնտակտորների հետ անխափան ինտեգրման համար (D9-ից մինչև D150) JR28 ռելեն ապահովում է համապարփակ պաշտպանություն հետևյալից.

● Ծանրաբեռնվածություն

● Փուլի ձախողում (մեկ փուլի կորուստ)

● Շարժիչի գործարկման չափազանց երկար ժամանակներ

● Ռոտորի երկարատև հապաղում

Ընդարձակ կարգավորվող հոսանքի տիրույթով՝ 0,1A-ից մինչև 140A, JR28 շարքը ներառում է փոքր օդափոխիչներից մինչև խոշոր արդյունաբերական պոմպեր և կոմպրեսորներ: Այն ունի ստուգման կոճակ՝ հսկիչ սխեմայի ստուգման համար, հստակ ճամփորդության ցուցիչ, ձեռքով կամ ավտոմատ վերակայման ընտրություն և փակվող ծածկ՝ չթույլատրված կարգավորումները կանխելու համար: CDADA JR28-ը, որը կառուցված է ապացուցված բիմետալային ջերմային տեխնոլոգիայի վրա և համապատասխանում է IEC 60947-4-1 ստանդարտին, ապահովում է շարժիչի հուսալի, սպասարկման համար հարմար պաշտպանություն աշխարհի պահանջկոտ միջավայրերում:

Հիմնական բնութագրեր

Սերիան: JR28 Ջերմային գերբեռնվածության ռելե

Ապրանքանիշը: CDADA | Արտադրող՝ Shanghai DADA Electric CO., LTD

Համատեղելիություն. Նախատեսված է D9, D12, D18 … մինչև D150 կոնտակտորների համար (LC1-D/F շարք)

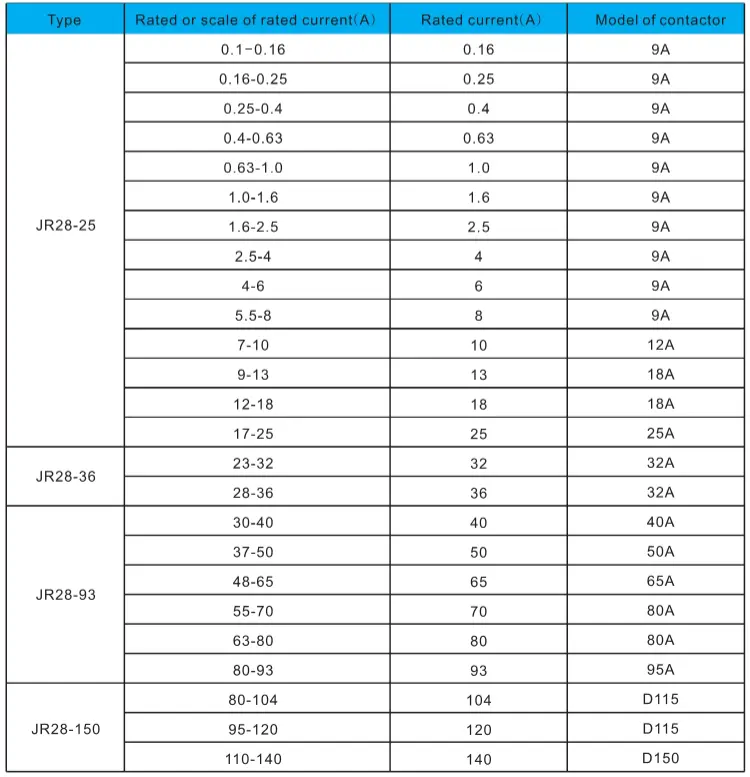

Գնահատված ընթացիկ միջակայք՝ 0.1A – 140A (բազմաթիվ մոդելներ՝ JR28-25, JR28-36, JR28-93, JR28-150 և այլն)

Բևեռներ՝ 3-բևեռ (վերահսկում է բոլոր փուլերը անհավասարակշռության համար)

Պաշտպանության գործառույթներ.

★ Ջերմային ծանրաբեռնվածություն

★ Ֆազային ձախողման հայտնաբերում

★ Երկար մեկնարկի ժամանակի մոնիտորինգ

★ Պաշտպանություն ռոտորից

Վերականգնման ռեժիմ՝ ձեռքով կամ ավտոմատ (ընտրիչ անջատիչի միջոցով)

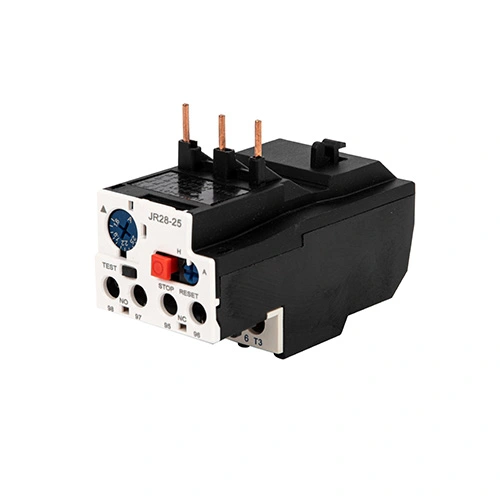

Փորձարկման կոճակ. մոդելավորում է ճամփորդությունը՝ ակտիվացնում է և՛ NO, և՛ NC օժանդակ կոնտակտները

Stop կոճակ. բացում է միայն NC կոնտակտը (վթարային ազդանշանի համար)

Ուղևորության ցուցիչ. վիզուալ դրոշը ցույց է տալիս անջատված կարգավիճակը

Կարգավորման կողպեք. Կափարիչը կարող է կնքվել խափանումներից պաշտպանվելու համար

Օժանդակ կոնտակտներ. Ստանդարտ 1NO + 1NC (զարթուցիչների, PLC հետադարձ կապի կամ կողպեքների համար)

Տեղադրում. Snap-on դիզայն անմիջապես համատեղելի CDADA կոնտակտորների վրա

Հավաստագրում. Համապատասխանում է IEC/EN 60947-4-1-ին (CE փաստաթղթերը հասանելի են)

Ինչու՞ ընտրել CDADA JR28 Ջերմային գերբեռնվածության ռելե:

★  Ընթացիկ լայն ծածկույթ

0.1A-ից մինչև 140A. աջակցում է ամեն ինչ՝ սկսած HP կոտորակային շարժիչներից մինչև 110 կՎտ+ արդյունաբերական կրիչներ:

★ Ամբողջական համատեղելիություն D-Series կոնտակտորների հետ

Նախագծված է D9-ից մինչև D150-ի համար, ապահովում է կատարյալ մեխանիկական և ջերմային կոորդինացում:

★ Ընդլայնված ախտորոշիչ առանձնահատկություններ

★ TEST կոճակը ստուգում է հսկիչ լարերը առանց հոսանքի ընդհատման

★ STOP կոճակը միացնում է արտաքին ազդանշանը

★ Ուղևորության ցուցիչը արագացնում է անսարքությունների վերացումը

★ Արդյունաբերական աստիճանի հուսալիություն

Իրական բիմետալիկ ջերմային մեխանիզմ (ոչ էլեկտրոնային)՝ անձեռնմխելի է EMI-ի, լարման բարձրացումների և ծրագրային ապահովման անսարքությունների նկատմամբ:

★ Անվտանգության և համապատասխանության պատրաստ

Կնքվող ծածկը բավարարում է ISO, CE և գործարանային աուդիտի պահանջները կողպված կարգավորումների համար:

★ Ծախսերի արդյունավետ պաշտպանություն

Կանխում է շարժիչի այրումը, նվազեցնում է աշխատաժամանակը և երկարացնում սարքավորումների կյանքը՝ իդեալական OEM-ների և համակարգի ինտեգրատորների համար:

★ Փաթեթավորման մանրամասները տարբերվում են ըստ ապրանքի: Մենք տրամադրում ենք այս տեղեկատվությունը մեր գնանշումների և փաթեթավորման ցուցակներում: Ստանդարտ արտահանման ստվարաթղթե տուփերը նախատեսված են պալետիզացիայի և տարաների օպտիմալ բեռնման համար:

Տիպիկ հավելվածներ

★ Շարժիչի մեկնարկային հավաքույթներ. զուգակցված են պոմպերի, օդափոխիչների, փոխակրիչների կոնտակտորների հետ

★ HVAC համակարգեր. Չիլլերներ, հովացման աշտարակներ, օդափոխիչներ

★ Ջուր և կեղտաջրեր. սուզվող և կենտրոնախույս պոմպեր

★ Արտադրություն՝ խառնիչներ, էքստրուդերներ, փաթեթավորման գծեր

★ Հանքարդյունաբերություն և շինարարություն. ջարդիչներ, վերելակներ, օդափոխման օդափոխիչներ

Հաճախակի տրվող հարցեր

Q1: Ո՞րն է տարբերությունը JR28 և LRD շարքերի միջև:

A1. Երկուսն էլ CDADA-ի ջերմային գերբեռնվածության ռելեներ են: JR28 շարքն ապահովում է ավելի բարձր հոսանքներ (մինչև 140A) և նախատեսված է ավելի մեծ կոնտակտատորների համար (մինչև D150), մինչդեռ LRD-ն սովորաբար ընդգրկում է ավելի ցածր տիրույթներ (մինչև ～104A): Ֆունկցիոնալ առումով, նրանք առաջարկում են նմանատիպ պաշտպանություն, սակայն JR28-ը օպտիմիզացված է ծանր արդյունաբերական օգտագործման համար:

Q2. Կարո՞ղ եմ օգտագործել JR28 ջերմային գերբեռնվածության ռելեը ոչ CDADA կոնտակտորներով:

A2. Որոշ դեպքերում, թեև հնարավոր է, օպտիմալ կատարողականությունը և երաշխիքային աջակցությունը պահանջում են զուգակցում CDADA D- շարքի կոնտակտորների հետ (D9–D150): Մեխանիկական հարմարեցումը, ջերմության ցրումը և կոորդինացման կորերը վավերացվում են որպես համակարգ:

Q3. Ինչպե՞ս է աշխատում փուլային ձախողման պաշտպանությունը JR28-ում:

A3. Եթե մեկ փուլը կորչում է, մնացած երկու հաղորդիչները անհավասարակշիռ հոսանք են կրում, ինչը բիմետալիկ շերտերում ասիմետրիկ տաքացում է առաջացնում: JR28-ը հայտնաբերում է այս անհավասարակշռությունը և շարժվում է ավելի արագ, քան սովորական ծանրաբեռնվածության դեպքում՝ կանխելով շարժիչի ոլորուն վնասը:

Q4. Արդյո՞ք ձեռքով վերակայումն ավելի անվտանգ է, քան ավտոմատ վերակայումը:

A4: Այո, կրիտիկական համակարգերի համար: Ձեռքով վերակայումը ստիպում է օպերատորին ստուգել և վերացնել անսարքությունը վերագործարկումից առաջ: Ավտոմատ վերականգնումը հարմար է առանց հսկողության կամ հեռավոր սարքավորումների համար, որտեղ առաջնահերթությունը տրվում է շարունակականությանը (օրինակ՝ հովացման պոմպեր):

Q5. Ինչու՞ ընտրել CDADA JR28-ը համաշխարհային ապրանքանիշերի փոխարեն:

A5: CDADA-ն առաջարկում է.

● Բարձր ճշգրտությամբ իրական ջերմային դիֆերենցիալ մեխանիզմ

● Լիովին համատեղելիություն D9–D150 կոնտակտորների հետ՝ միացման և միացման հուսալիություն

● Փորձարկել, դադարեցնել, վերակայել և կնքել գործառույթները մեկ կոմպակտ միավորում

● Մրցակցային գներ՝ CE-ին համապատասխանող որակով

● Արագ տեխնիկական աջակցություն և անգլերեն փաստաթղթեր համաշխարհային հաճախորդների համար
