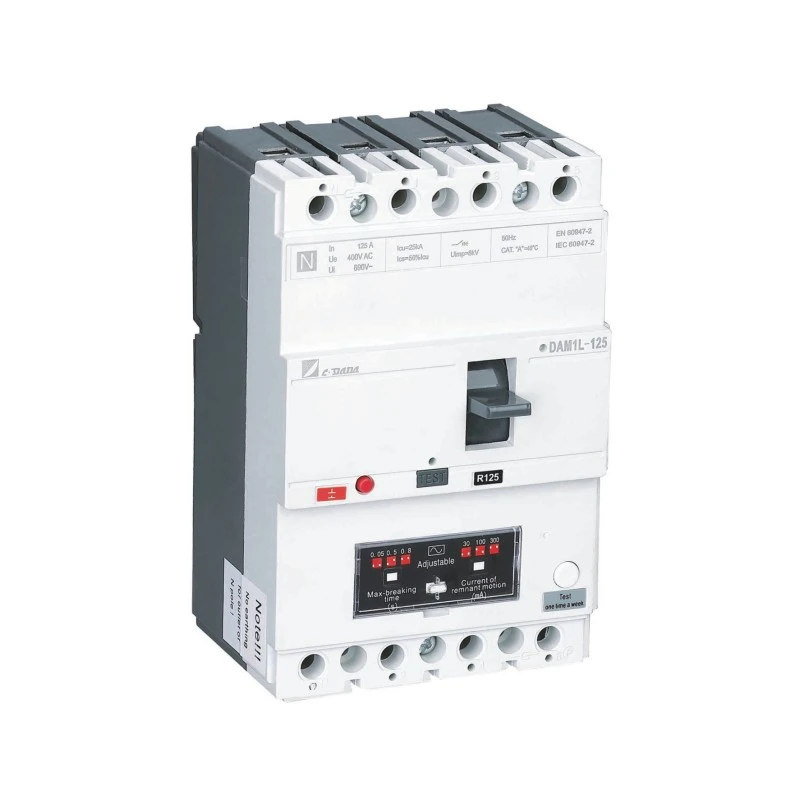

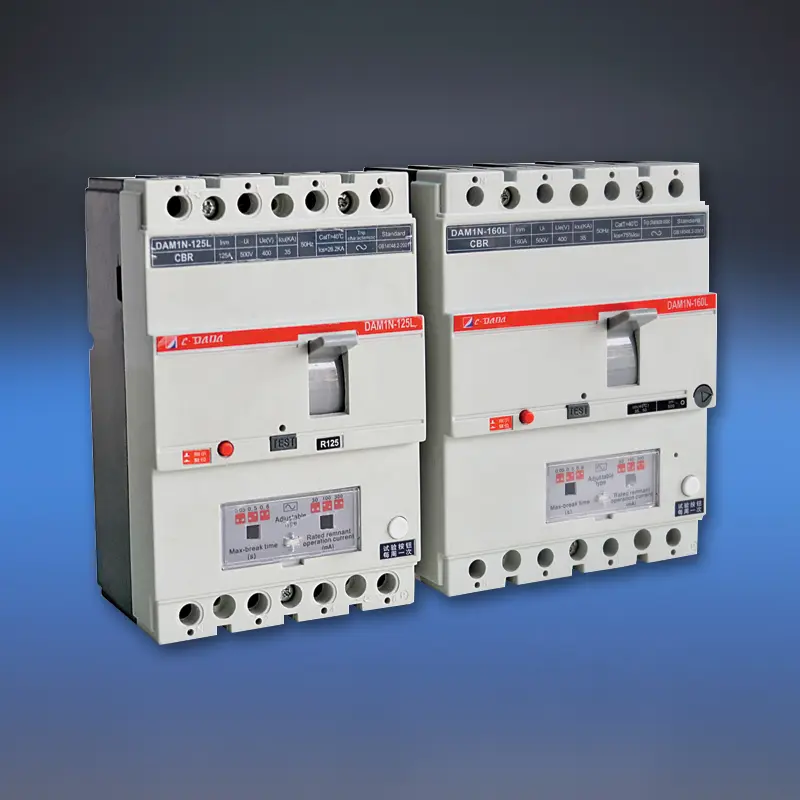

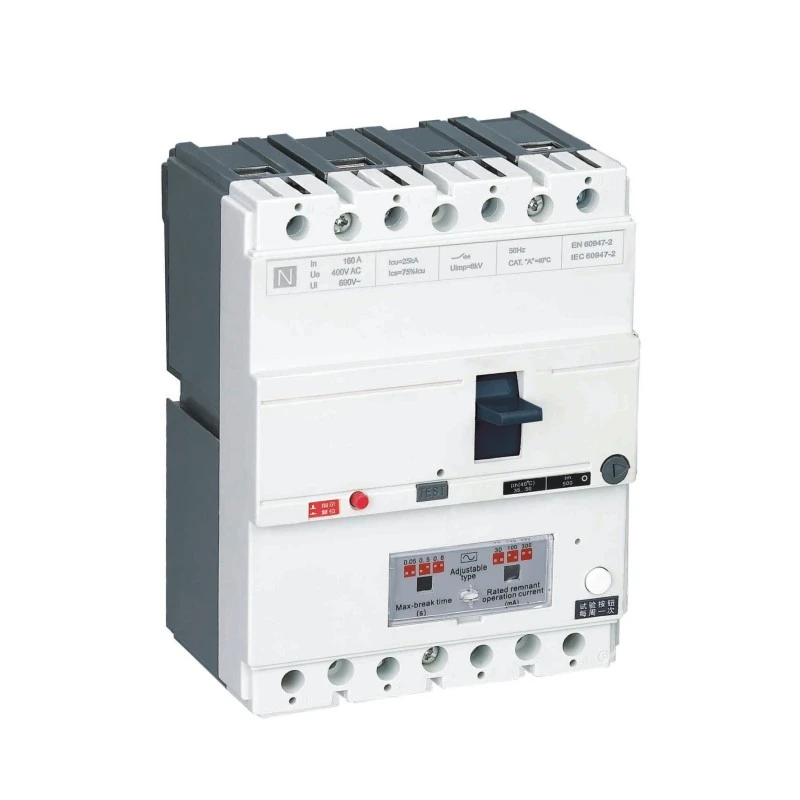

MCCB արտահոսքի պաշտպանությամբ

Բարձրացրեք էլեկտրական անվտանգությունը գերծանրաբեռնվածությունից և կարճ միացումից պաշտպանությունը CDADA DAM1L շարքի MCCB-ով արտահոսքի պաշտպանությամբ՝ ներկառուցված մնացորդային հոսանքի (RCD/ELCB) գործառույթով ինտեգրված կաղապարված պատյանով անջատիչով: Նախագծված պրոֆեսիոնալ արտադրող Shanghai DADA Electric CO., LTD-ի կողմից միջազգային չափանիշներին համապատասխան, այս արտահոսքի MCCB 4P-ը համատեղում է էներգիայի բարձր արդյունավետության բաշխումը կյանքի և հրդեհի խնայողությամբ ցամաքային անսարքությունների հայտնաբերման հետ:

Գնահատված է 10A-ից մինչև 500A 400V/415V-ում, այն առաջարկում է կարգավորելի մնացորդային գործառնական հոսանք (30mA–1000mA) և կամընտիր ժամանակային ուշացում՝ հնարավորություն տալով հարմարեցված պաշտպանություն անձնական անվտանգության (≤30mA) կամ հրդեհի կանխարգելման համար (100mA–500mA+): Բազմաֆազ սնուցվող էլեկտրոնիկայի շնորհիվ այն շարունակում է գործել, նույնիսկ եթե մեկ փուլը ձախողվի կամ լարումը իջնի մինչև 50 Վ՝ ապահովելով անզուգական հուսալիություն կարևոր ենթակառուցվածքներում, ինչպիսիք են թունելները, բարձրահարկերը, տրանսպորտային հանգույցները և արդյունաբերական ձեռնարկությունները:

Հիմնական բնութագրեր

Մոդել՝ DAM1L Series – Earth Leakage MCCB (CBR-տիպի MCCB)

Բևեռներ՝ 4P (ստանդարտ; 3P հասանելի է ըստ ցանկության)

Գնահատված հոսանք (In): 10A – 500A

Գնահատված լարումը` 400V / 415V AC, 50Hz

Մեկուսացման լարումը (Ui)՝ 400V (≤160A), 690V (>250A)

Մնացորդային հոսանքի կարգավորումներ (I△n)՝ 30mA, 100mA, 300mA, 500mA, 1000mA

Կարգավորելիություն. I△n-ի և ճամփորդության ժամանակի տեղում կարգավորում (ակնթարթային կամ ուշացած)

Ընդմիջման հզորության տեսակները.

B տեսակ՝ հիմնական (Inm < 100A)

S Տեսակ. Ստանդարտ

H Տեսակ՝ բարձր կոտրվածք (>160A)

Վկայագրեր՝ CE, CB, SEMKO

Հիմնական հատկանիշները:

★ Բազմաֆազ սնուցվող RCD միացում → աշխատում է մինչև 50 Վ

★ Առանձին հիմնական և աղեղային կոնտակտներ

★ «Հրել դեպի ճանապարհ» փորձարկման կոճակ

★ Կարգավորելի մագնիսական կարգավորում (0,8–1,0×In)

★ Ուժեղ EMI/RFI հակամիջամտության հնարավորություն

★ Աքսեսուարների ամբողջական տեսականի՝ շանթային ճամփորդություն, օժանդակ/տագնապային կոնտակտներ, պտտվող բռնակ

Տեխնիկական տվյալների թերթիկ

Երկրի արտահոսքի անջատիչներ (ELCB)
Մոդել			DAM1-125L			DAM1-160L
Կոտրող հզորության ծածկագիր			B	N	S	B	N	S
Շրջանակի չափի գնահատված հոսանքը - Inm (A)			125 Ա			160 Ա
Գնահատված ընթացիկ մուտք (40,50 կամ 55℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A
UI (V)			690 Վ			690 Վ
Ue (V)			400 Վ			400/415 Վ
Բևեռի թիվը			4P			4P
Icu (ԿԱ)			25	35	50	25	35	50
Ics (KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm(գագաթ)/cos ф (KA)			40/0.3	73.5/0.25	105/0.25	41/0.3	73.5/0.25	110/0.25
(I△m)KA/cosф			9/0.5			19/0.5
Մնացորդային հոսանքի շեմ (mA)			100-300-500			100-300-500
Ժամանակի ուշացում (մվ)			50-500-800 թթ			50-500-800 թթ
Uimp (V)			10000			8000
Դիէլեկտրիկ հատկություն (V)			2500			3000
Լոնիզացման հեռավորությունը (մմ)			≤30/0			≤30/0
Տոկունություն	Ընդհանուր ցիկլեր		8000			8000
	Էլեկտրական կյանք		1000			1000
	Մեխանիկական կյանք		7000			7000
Կատեգորիա (EN 60947-2/IEC 60947-2)	Հիմնական միացում		A/0			A/0
	Օժանդակ միացում		AC-15			AC-15
Լարման արձակման տակ			√			√
Շանթի արձակում			√			√
Օժանդակ կոնտակտ			√			√
Տագնապային կապ			√			√
Օժանդակ կոնտակտ և ազդանշանային կապ			√			√
Բռնակի շահագործման մեխանիզմ			√			√
Էլեկտրական շահագործման մեխանիզմ			√			√
Տերմինալի ծածկ			√			√
Ֆազային բաժանարար			√			√
	Վտ (մմ)	3P	-			-
		4P	101			120
	L (մմ)	3P	-			-
		4P	155			120
	H (մմ)	3P	-			-
		4P	70			70
Քաշը	Ֆիքսված տարբերակ 3P/4P		-			-
	Plug-in տարբերակ 3P/4P		-			-
	Նկարեք 3P/4P տարբերակը		-			-

Ինչու՞ ընտրել CDADA MCCB արտահոսքի պաշտպանությամբ:

★ Իրական ինտեգրված անվտանգություն

Ի տարբերություն լրացուցիչ RCD մոդուլների, DAM1L-ն ունի ներկառուցված, գործարանային կարգաբերված արտահոսքի պաշտպանություն՝ ապահովելով կատարյալ համակարգում և վերացնելով համատեղելիության խնդիրները:

★ Բազմաֆազ հզորություն RCD սխեմայի համար

Վաղ RCD- ները ձախողվեցին, եթե մեկ փուլը կորավ: CDADA-ի դիզայնը օգտագործում է բոլոր փուլերը պաշտպանական էլեկտրոնիկան սնուցելու համար, այնպես որ այն շարունակում է աշխատել նույնիսկ փուլային կորստի կամ խիստ թերլարման ժամանակ:

★ Կրկնակի պաշտպանության նպատակներ մեկ սարքում

◆ 30 մԱ. համապատասխանում է IEC պահանջներին անձնական ցնցումներից պաշտպանության համար

◆ 100mA–1000mA: Կանխում է մեկուսացման դեգրադացիայի հրդեհները փոքր, մշտական ​​գետնի անսարքություններից

★ Դաշտային-կարգավորելի իրական աշխարհի պայմանների համար

Կարգավորել զգայունությունը և ժամանակի ուշացումը՝ խոնավ միջավայրում (օրինակ՝ ավտոլվացումներ, ֆերմերային տնտեսություններ) անհանգստությունից խուսափելու համար՝ պահպանելով անվտանգությունը:

★ Արդյունաբերական աստիճանի հուսալիություն

Բարձր ճեղքման հզորությունը (H-տիպ), աղեղի կայուն տարանջատումը և IP20+ տերմինալի պաշտպանությունը դարձնում են այն հարմար առևտրային և արդյունաբերական կոշտ պարամետրերի համար:

★ Համաշխարհային համապատասխանություն, տեղական արժեք

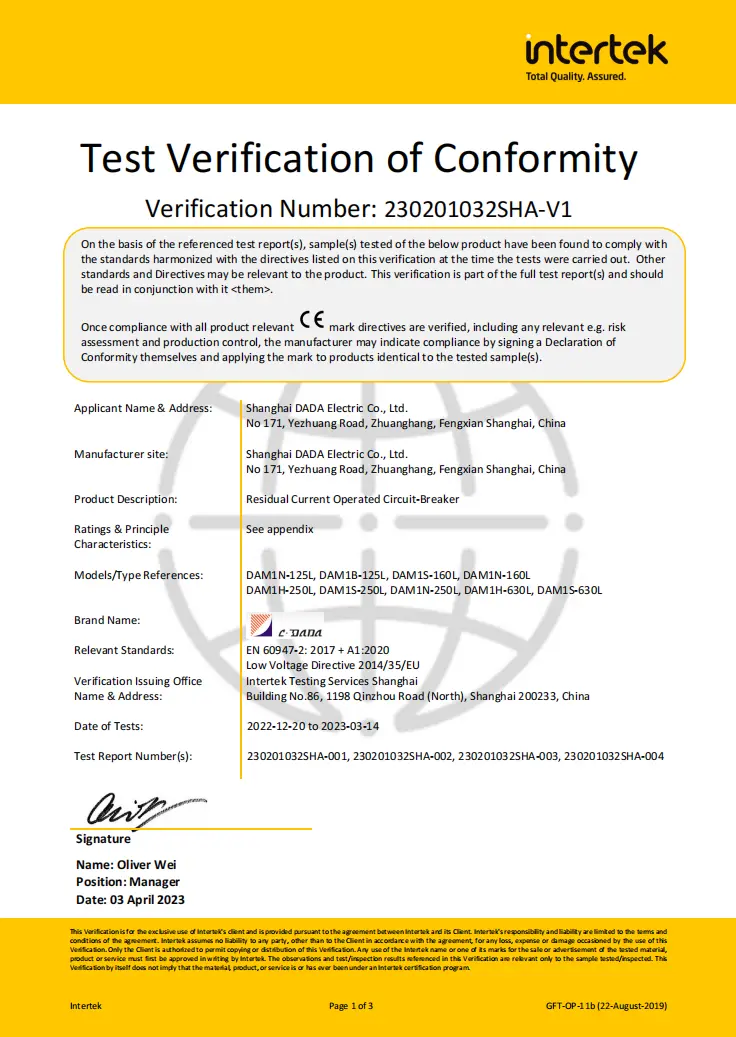

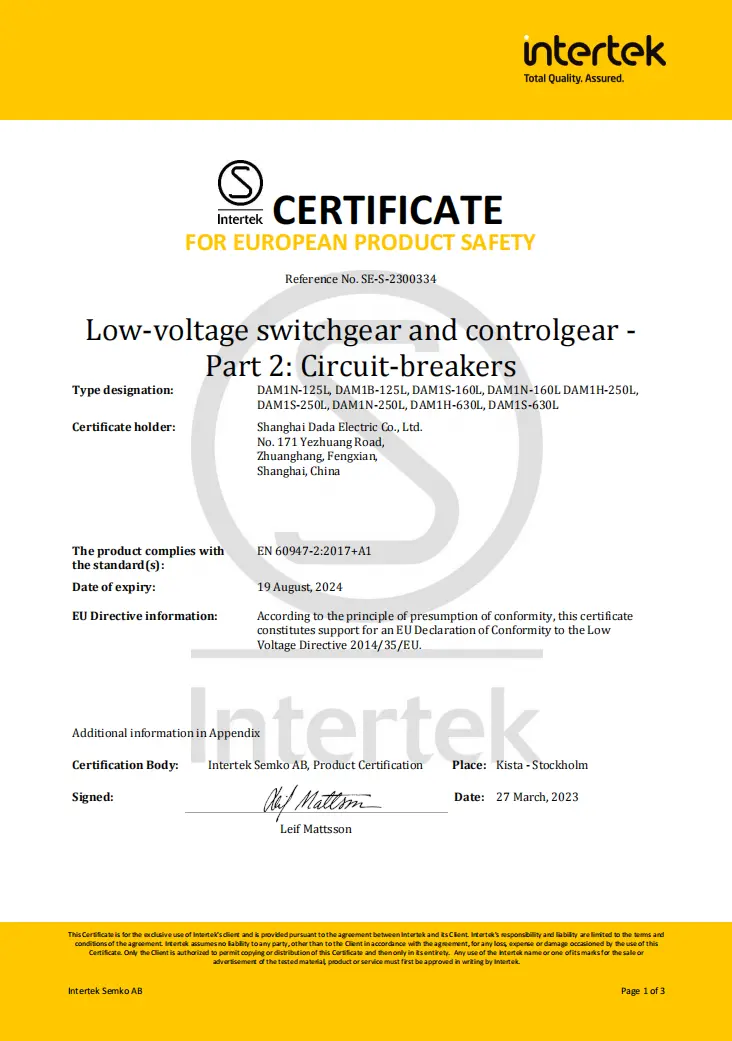

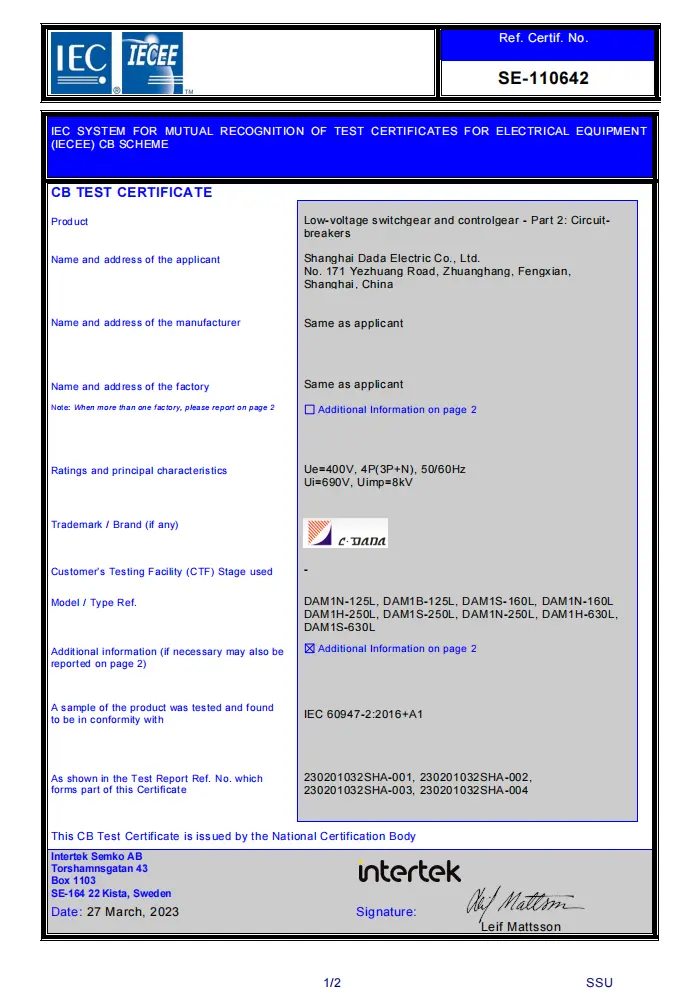

Հավաստագրված է Եվրոպայի (CE/CB), սկանդինավյան երկրների (SEMKO) համար՝ իդեալական արտահանման նախագծերի համար՝ մրցունակ գներով վստահելի չինական արտադրողի կողմից:

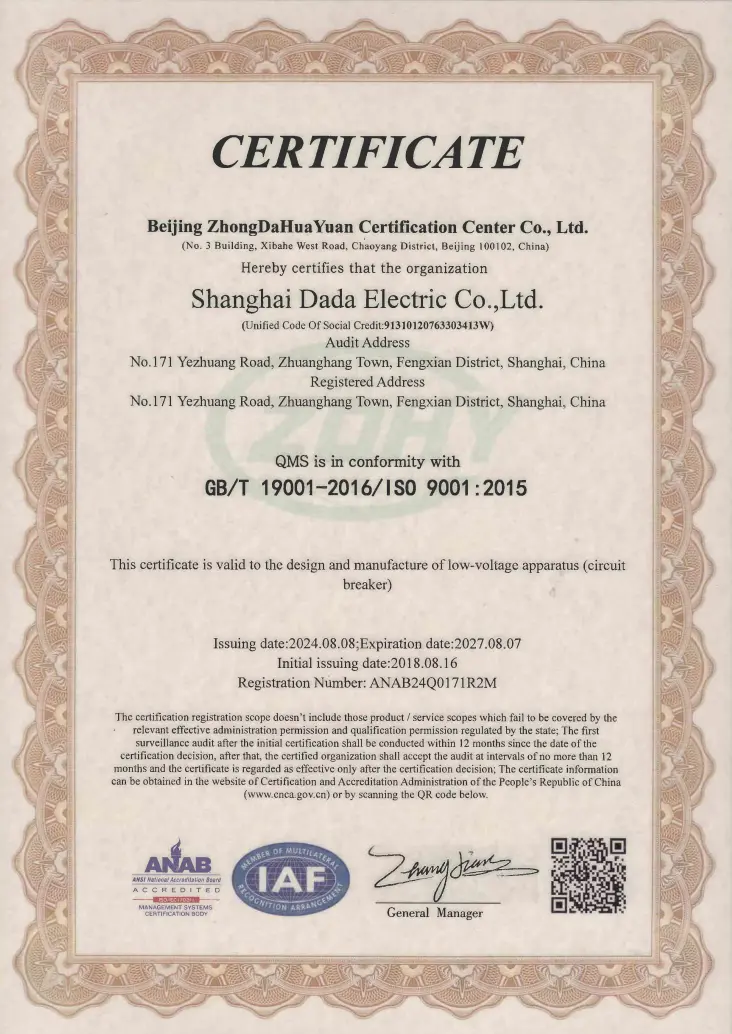

★ Մեր արտադրական հաստատությունը հավաստագրված է ISO9001:2015 Որակի կառավարման համակարգի ներքո:

Տիպիկ հավելվածներ

Բարձրահարկ բնակելի շենք. հիմնական եկամտի կամ հատակի վահանակներ (300 մԱ հրդեհային ռիսկի նվազեցման համար)

Թունելներ և մետրոներ. կարևոր ենթակառուցվածք, որը պահանջում է անվտանգ արտահոսքի հայտնաբերում

Հիվանդանոցներ և դպրոցներ. 30 մԱ պաշտպանություն խոնավ տարածքներում (լաբորատորիաներ, զուգարաններ)

Արդյունաբերական ձեռնարկություններ. Շարժիչային սնուցիչներ՝ գետնի անսարքության մոնիտորինգով

Շինհրապարակներ. Էլեկտրաէներգիայի ժամանակավոր բաշխում անձնակազմի պաշտպանությամբ

ՀՏՀ

Q1: Ո՞րն է տարբերությունը ստանդարտ MCCB-ի և արտահոսքի պաշտպանությամբ MCCB-ի միջև:

A1. Ստանդարտ MCCB-ը պաշտպանում է միայն գերբեռնվածությունից և կարճ միացումներից: DAM1L-ն ավելացնում է մնացորդային հոսանքի (երկրի արտահոսքի) հայտնաբերում, որը միանում է, երբ հոսանքը արտահոսում է գետնին (օրինակ՝ մարդու կամ վնասված մեկուսացման միջով)՝ կանխելով էլեկտրական ցնցումը կամ հրդեհը:

Q2. Կարո՞ղ եմ օգտագործել 100A MCCB RCD անձնական պաշտպանության համար:

A2: Միայն եթե սահմանված է 30 մԱ: Գնահատված հոսանքը (100A) սահմանում է բեռնվածքի հզորությունը. մնացորդային պարամետրը (I△n) սահմանում է անվտանգության գործառույթը: Շոկից պաշտպանվելու համար I△n-ը պետք է լինի ≤30mA՝ անկախ In-ից:

Q3. Ինչու՞ է RCD միացման անհրաժեշտությունը բազմաֆազ էներգիա:

A3. Եթե սնուցվում է միայն մեկ փուլով, միաֆազ խափանումը կարող է անջատել արտահոսքի պաշտպանությունը: CDADA-ի բազմաֆազ դիզայնն ապահովում է, որ RCD-ն ակտիվ է մնում նույնիսկ փուլային կորստի կամ ցածր լարման ժամանակ (մինչև 50 Վ), ինչը կարևոր է անվտանգության շարունակականության համար:

Q4. Արդյո՞ք 4P արտահոսքի MCCB-ը հարմար է TT կամ TN-S համակարգերի համար:

A4: Այո, այն նախատեսված է TT, TN-S և IT համակարգերի համար: 4P դիզայնը խախտում է բոլոր փուլերը և չեզոք, ինչը կարևոր է TT համակարգերի համար, որտեղ չեզոքը հուսալիորեն հիմնավորված չէ հոսանքին հակառակ:

Q5. Ինչու՞ ընտրել CDADA-ն մոդուլային RCD + MCCB համակցությունների փոխարեն:

A5: CDADA DAM1L-ն առաջարկում է.

● Ավելի փոքր հետք (ինտեգրված ընդդեմ երկու սարքերի)

● Երաշխավորված համակարգում (առանց անհամապատասխանության ռիսկի)

● Ցածր ծախսեր և լարերի բարդություն

● Ավելի բարձր հուսալիություն (մեկ կնքված միավոր)

● Տեղում կարգավորելիությունը հնարավոր չէ ֆիքսված զգայունությամբ RCD-ների դեպքում
