Գործնական ուղեցույց մնացորդային հոսանքի անջատիչների համար՝ գերհոսանքից պաշտպանվածությամբ

Ի՞նչ է RCBO-ն:

ԱնRCBO— մնացորդային հոսանքի անջատիչ՝ գերհոսանքից պաշտպանվածությամբ — ցածր լարման պաշտպանիչ սարք է, որը համատեղում է գերբեռնվածությունից պաշտպանությունը, կարճ միացումից պաշտպանությունը և մնացորդային հոսանքի (արտահոսքի) հայտնաբերումը մեկ կաղապարված միավորում: Կոմպակտ բնակարանի ներսում ջերմամագնիսական ճամփորդման մեխանիզմը կարգավորում է ծանրաբեռնվածությունը և կարճ միացումը, մինչդեռ զրոյական հաջորդականությամբ հոսանքի տրանսֆորմատորը շարունակաբար համեմատում է հոսող հոսանքը հոսող և չեզոք հաղորդիչների մեջ: Երբ տարբերությունը գերազանցում է անվանական մնացորդային հոսանքը (IΔn), սարքը գործարկում է միլիվայրկյանների ընթացքում՝ ընդհատելով մատակարարումը նախքան արտահոսքի հոսանքը կարող է վնասել մարդկանց կամ հրդեհ առաջացնել:

Ե՞րբ ընտրել RCBO. վերջնական ենթասխեմաներ, որոնք կարիք ունեն և՛ հոսանքից պաշտպանվելու, և՛ անձնական արտահոսքի պաշտպանությանը.

DABL-63-ը պատկանում է RCBO դասին. մեկ սարք, երեք պաշտպանություն՝ միաֆազ կենցաղային վերջնական սխեմաների համար առավել տարածական և ծախսարդյունավետ ընտրությունը:

Ինչպե՞ս ընտրել ճիշտ RCBO-ն:

1. Գնահատված հոսանք (In). համընկնում է շղթայի շարունակական բեռի հետ՝ սարքերի ներխուժման հոսանքների գլխամասի հետ (օրինակ՝ 40 Ա-ն ընդգրկում է կենցաղային տեխնիկայի ստանդարտ սխեմաները):

2. Ճեղքման հզորությունը (Icn). պետք է լինի ավելի բարձր, քան տեղադրման կետում կարճ միացման հավանական հոսանքը. 6kA-ն ընդգրկում է բնակելի և թեթև առևտրային անսարքության մակարդակները:

3. Բևեռներ՝ 1P+N միաֆազ վերջնական սխեմաների համար՝ կոմպակտ DIN-rail մոնտաժով:

4. Միացման բնութագիր. C-կոր (5–10× In) ընդհանուր կենցաղային և տեխնիկայի բեռների համար; B- կորը զգայուն էլեկտրոնիկայի համար; D- կորը շարժիչի գործարկման համար:

5. Ստանդարտներ և հավաստագրում. IEC/EN 61009-1 համապատասխանությունը և CE նշումը հիմք են հանդիսանում միջազգային նախագծերի համար:

6. Կիրառում. բացօթյա տարաները, սարքերի սխեմաները և ավտոտնակի/նկուղային լուսավորությունը կարող են պահանջել ավելի բարձր զգայունություն, քան ընդհանուր ներքին սխեմաները:

Ինչ տեսք ունի լավ հստակեցված RCBO-ն

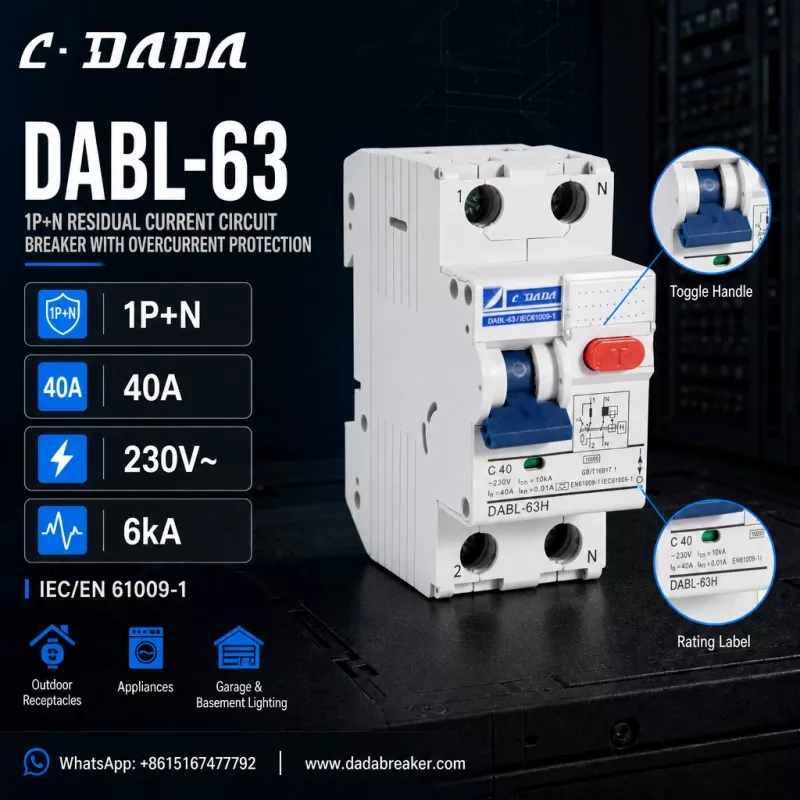

Սա կոնկրետ դարձնելու համար հաշվի առեք DABL-63-ըC·DADA Electric, 1P+N մնացորդային հոսանքի անջատիչ՝ գերազանցող հոսանքի պաշտպանությամբ, որը ցույց է տալիս, թե ինչ պետք է փնտրել այս դասի սարքում՝ 1P+N կոնֆիգուրացիա։

● Էլեկտրական բևեռը միացված է և հետևում է չեզոք, կոմպակտ ստանդարտ DIN-rail բաշխիչ տախտակների համար 40A անվանական հոսանք (In)

● C-կորի անջատման (C40) 230V~ անվանական լարման հետ

● 6 կԱ ճեղքման հզորություն (Icn)

● IΔn = 0.01A (10mA) բարձր զգայունության մնացորդային հոսանքի պաշտպանություն

● IEC/EN 61009-1 համապատասխանություն

● Կարմիր T փորձարկման կոճակ՝ պարբերական ֆունկցիոնալ ստուգումների, տերմինալների՝ 1/2/N նշագրված, վարկանիշի պիտակի և շղթայի դիագրամ՝ տպված պատյանի վրա

● Նախատեսված է բացօթյա տարաների, կենցաղային տեխնիկայի, ավտոտնակի և նկուղային լուսավորության համար

Այս հստակեցման հիմքում ընկած տրամաբանությունը

40A, 1P+N շրջանակը 10mA բարձր զգայունության արտահոսքի պաշտպանությամբ ծածկում է բնակելի վերջնական սխեմաների մեծ մասը. 40A-ը համապատասխանում է սովորական սարքերի և վարդակների սխեմաների բեռին, 1P+N-ը սարքը կոմպակտ է պահում լեփ-լեցուն բաշխիչ տախտակների համար, իսկ 10mA-ի զգայունությունը ապահովում է անհատական ցուցիչի պահանջը. տարածքներ և երեխաների շուրջը:

ՀՏՀ

Հարց: Ի՞նչ է RCBO-ն:

A: RCBO - մնացորդային հոսանքի անջատիչը հոսանքից գերազանցող պաշտպանությամբ - զրոյական սեղանի ցածր լարման պաշտպանիչ սարք է, որը համատեղում է գերբեռնվածությունից պաշտպանությունը, կարճ միացումից և մնացորդային հոսանքից (արտահոսքից) պաշտպանությունը մեկ միավորում, սովորաբար մինչև 63A վերջնական սխեմաների համար:

Q: Ո՞րն է տարբերությունը RCBO-ի և MCB-ի միջև:

A: MCB-ն ապահովում է միայն գերբեռնվածությունից և կարճ միացումից պաշտպանություն: RCBO-ն ավելացնում է մնացորդային հոսանքի (արտահոսքի) հայտնաբերումը վերևում՝ անջատելով միացումը, երբ արտահոսքի հոսանքը գերազանցում է IΔn-ը՝ պաշտպանելով մարդկանց և կանխելով էլեկտրական հրդեհները:

Հարց: Ի՞նչ է նշանակում IΔn = 10mA:

A: IΔn-ը գնահատված մնացորդային գործառնական հոսանքն է: 10 մԱ-ը բարձր զգայունության գնահատական ​​է. սարքը միանում է, երբ արտահոսքի հոսանքը հասնում է 10 մԱ-ի՝ ապահովելով ավելի արագ անհատական ​​պաշտպանություն, քան 30 մԱ ընդհանուր նշանակության ցուցանիշը:

Հարց: Ի՞նչ է DABL-63 RCBO-ն:

A: DABL-63-ը 1P+N մնացորդային հոսանքի անջատիչ է՝ C·DADA Electric-ից՝ 40A, C-կորի, 230V~, 6kA ճեղքման հզորությամբ և 10mA բարձր զգայունության արտահոսքի պաշտպանությամբ, որը համապատասխանում է IEC/EN 61009-1 ստանդարտին, կենցաղային սարքավորումների և սարքավորումների համար նախատեսված ընդունարանների և սարքավորումների համար: լուսավորություն։
