Ի՞նչ է MCCB-ն:

MCCB -կաղապարված գործի անջատիչ— ցածր լարման պաշտպանիչ սարք է, որն ավտոմատ անջատում է շղթան, երբ հայտնաբերում է գերբեռնվածության կամ կարճ միացման պայմանները: Ի տարբերություն ապահովիչի, այն կարող է զրոյացնել և նորից օգտագործել ճամփորդությունից հետո: Կաղապարված պատյանի ներսում ջերմամագնիսական ճամփորդության մեխանիզմը կատարում է երկու աշխատանք. ջերմային տարրը արձագանքում է կայուն ծանրաբեռնվածությանը, մինչդեռ մագնիսական տարրը ակնթարթորեն արձագանքում է կարճ միացման անսարքություններին: Արդյունքը պաշտպանություն է, որը համապատասխանում է իրական էլեկտրական բեռների վարքագծին:

Ե՞րբ ընտրել MCCB. հիմնական մուտքային սնուցիչներ, եռաֆազ բաշխիչ վահանակներ, մեծ շարժիչի սխեմաներ կամ ցանկացած կետ, որտեղ կարճ միացման հավանական հոսանքը գերազանցում է այն, ինչ կարող է ընդհատել MCB-ն:

Երբ MCB-ն բավական է. վերջնական ենթասխեմաներ՝ համեստ բեռներով և անսարքության ցածր մակարդակներով՝ բնակելի տախտակներ, լուսավորություն և վարդակների սխեմաներ:

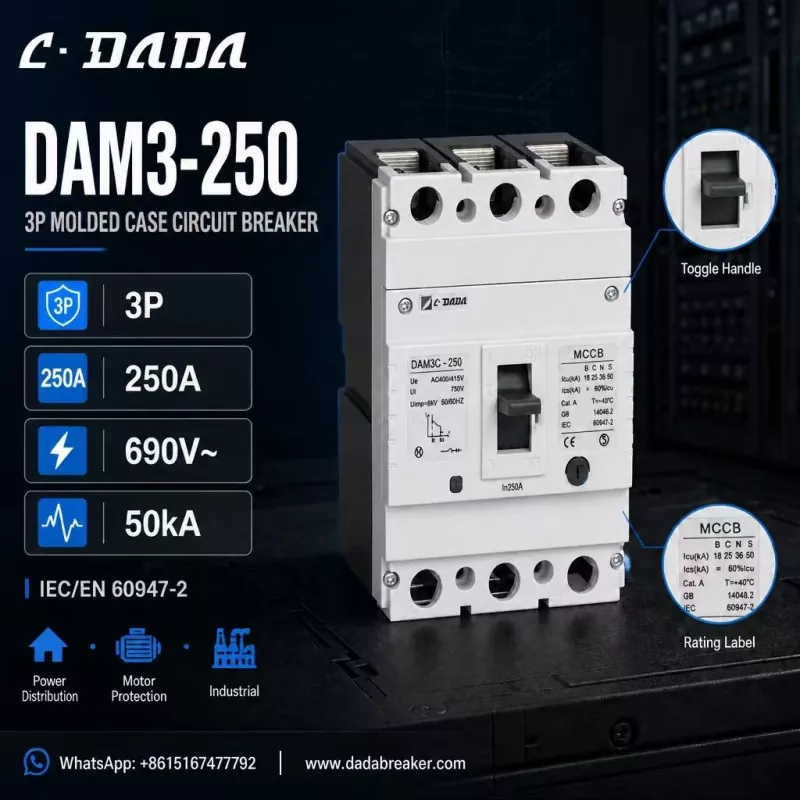

250A three-pole MCCB

Ինչպես ընտրել ճիշտ MCCB

Գնահատված հոսանք (In)

1. — համապատասխանեցրեք շարունակական բեռին և բաց թողեք շարժիչների գործարկման հոսանքները:

Ընդմիջման հզորություն (Icu / Ics)

2. — տեղադրման կետում պետք է լինի ավելի բարձր, քան կարճ միացման հավանական հոսանքը: Որքան բարձր է անսարքության մակարդակը, այնքան բարձր է Ձեզ անհրաժեշտ ICU-ը:

լեհեր

3. — 3P եռաֆազ համակարգերի համար, 4P, որտեղ չեզոքը նույնպես կարիք ունի անջատման։

Լարման գնահատականներ

4. — ստուգել անվանական գործառնական լարումը (Ue), մեկուսիչ լարումը (Ui) և իմպուլսային դիմադրությունը (Uimp) համակարգի նկատմամբ:

Ստանդարտներ և սերտիֆիկացում

5. — IEC/EN 60947-2 համապատասխանությունը և CE նշումը հիմք են հանդիսանում միջազգային նախագծերի համար:

Դիմում

6. — Շարժիչի պաշտպանությունը, էներգիայի բաշխումը և արդյունաբերական կայանքները կարող են պահանջել շրջանակի տարբեր գնահատականներ և ճամփորդության բնութագրեր:

Ինչ տեսք ունի լավ նշված 250A MCCB-ը.

Սա կոնկրետ դարձնելու համար հաշվի առեք DAM3-250-ը C·DADA Electric-ից՝ 250A եռաբևեռ MCCB, որը ցույց է տալիս, թե ինչ պետք է փնտրել այս դասի սարքերում.

3P կոնֆիգուրացիա

● 250A անվանական հոսանքով (In), հարմար է եռաֆազ բաշխիչ տախտակների համար

Լարման գնահատականներ.

● 690V~; Ue AC400/415V, Ui 750V, Uimp 8kV

Ընդմիջման հզորությունը մինչև 50 կԱ

● — Icu 18 / 25 / 36 / 50 կԱ B / C / N / S տարբերակներում, որպեսզի տեղադրողները կարողանան համապատասխանեցնել անսարքության մակարդակները ցանցի տարբեր կետերում

IEC/EN 60947-2 և GB 14048.2 համապատասխանություն

● CE նշանով, հստակ ON/OFF անջատիչ բռնակով՝ տեսանելի աշխատանքային կարգավիճակի համար

● Կառուցված է էներգիայի բաշխման, շարժիչի պաշտպանության և արդյունաբերական ծրագրերի համար

Այս բնութագրի տրամաբանությունը. 250A, 3 բևեռ շրջանակը 50 կԱ դասի խզման հզորությամբ ծածկում է վահանակի շինարարների և կապալառուի կարիքների մեծ մասը՝ հիմնական բաշխիչ տախտակներից մինչև շարժիչի սնուցող սխեմաներ, մինչդեռ Icu-ի բազմաթիվ տարբերակները թույլ են տալիս ճիշտ չափի արժեքը՝ իրական անսարքության մակարդակի համեմատ:

Ընտրության առաջարկություն

● Մինչև ~ 125A վերջնական սխեմաների համար, որոնք ունեն խափանման ցածր մակարդակներ, MCB-ն տնտեսական ընտրությունն է:

● Հիմնական բաշխման, շարժիչի պաշտպանության և արդյունաբերական անջատիչ սարքերի համար ընտրեք բեկման հզորությամբ MCCB, որը գերազանցում է տեղադրման հեռանկարային կարճ միացման հոսանքը:

● Եթե կասկածում եք, մեկ դասի չափը բարձրացրեք ընդհատման հզորությամբ. ծախսերի տարբերությունը փոքր է, մինչդեռ պաշտպանության մարժան կարող է լինել փոքր անսարքության և մեծ անջատման տարբերությունը:

Հաճախակի տրվող հարցեր

Հարց: Ի՞նչ է MCCB-ը:

Ա: Ակաղապարված գործի անջատիչվերականգնվող ցածր լարման պաշտպանիչ սարք է, որն անջատում է շղթան գերծանրաբեռնվածության կամ կարճ միացման ժամանակ, որը նախատեսված է ավելի բարձր հոսանքների և անսարքության մակարդակների համար, քան մանրանկարչական անջատիչը:

Հարց. Ի՞նչ է նշանակում Icu-ն MCCB-ում:

A: Icu-ն կարճ միացումն անջատելու վերջնական հզորությունն է. անսարքության առավելագույն հոսանքը, որը կարող է ընդհատել անջատիչը: Ics-ը ծառայության ընդհատման հզորությունն է, այն մակարդակը, որը կարող է բազմիցս ընդհատվել և գործել:

Հարց. Ինչպե՞ս կարող եմ ընտրել իմ MCCB-ի խզման հզորությունը:

A. Ընտրեք Icu-ի վարկանիշը ավելի բարձր, քան կարճ միացման հավանական հոսանքը տեղադրման կետում: Տրանսֆորմատորի բարձր հզորությամբ կամ երկար արդյունաբերական սնուցող բաշխիչ տախտակներին սովորաբար անհրաժեշտ են 36–50 կԱ դասի սարքեր:

Հարց: Ի՞նչ է DAM3-250 MCCB-ը:

DAM3-250-ը C·DADA Electric-ից 250A եռաբևեռ կաղապարված տուփի անջատիչ է, մինչև 690 Վ հզորությամբ մինչև 50 կԱ ջարդող հզորությամբ էլեկտրաէներգիայի բաշխման, շարժիչի պաշտպանության և արդյունաբերական կիրառությունների համար:
