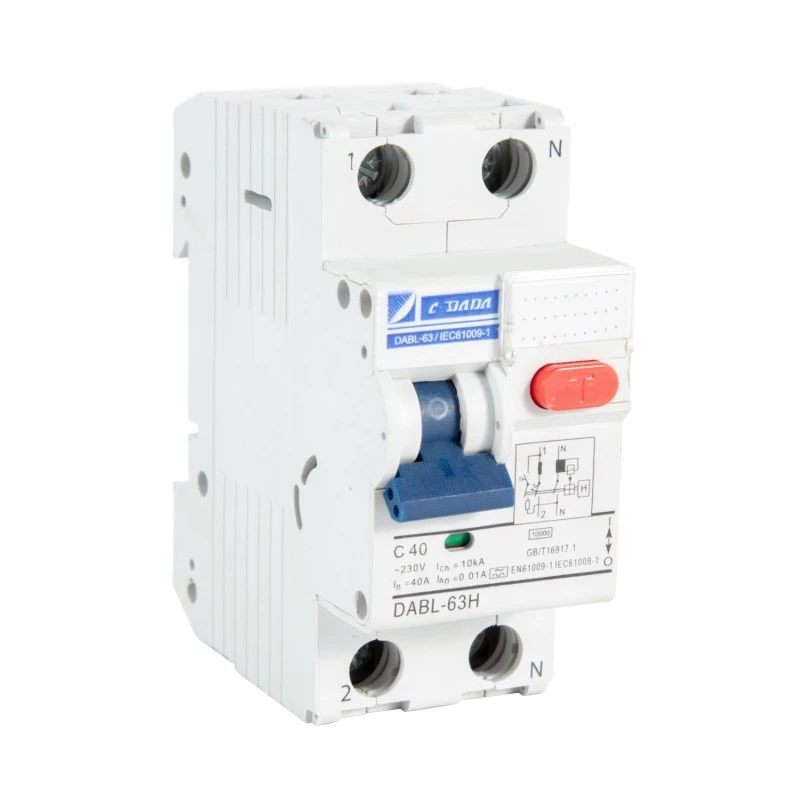

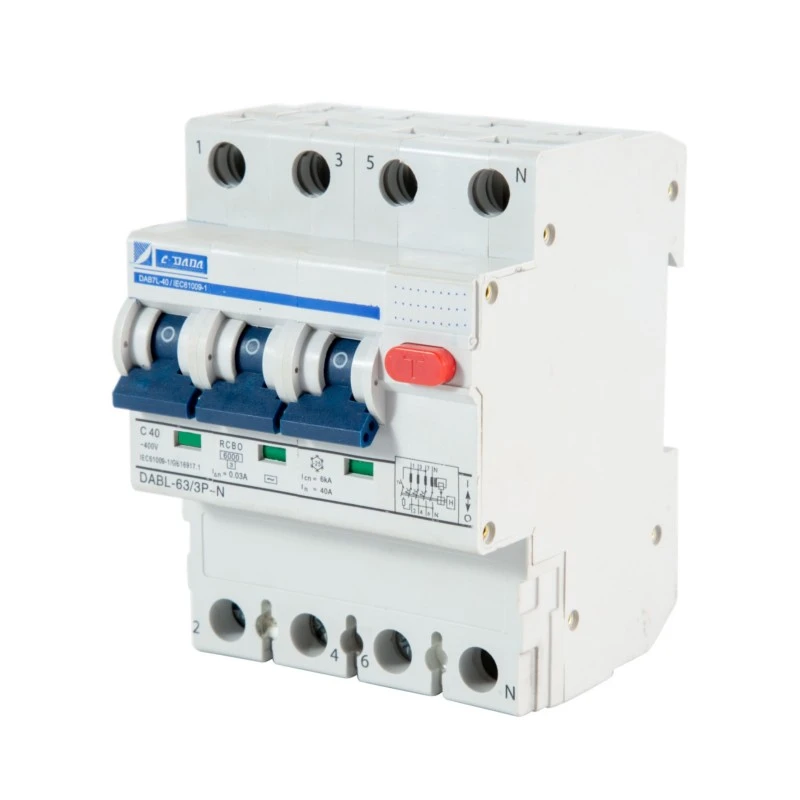

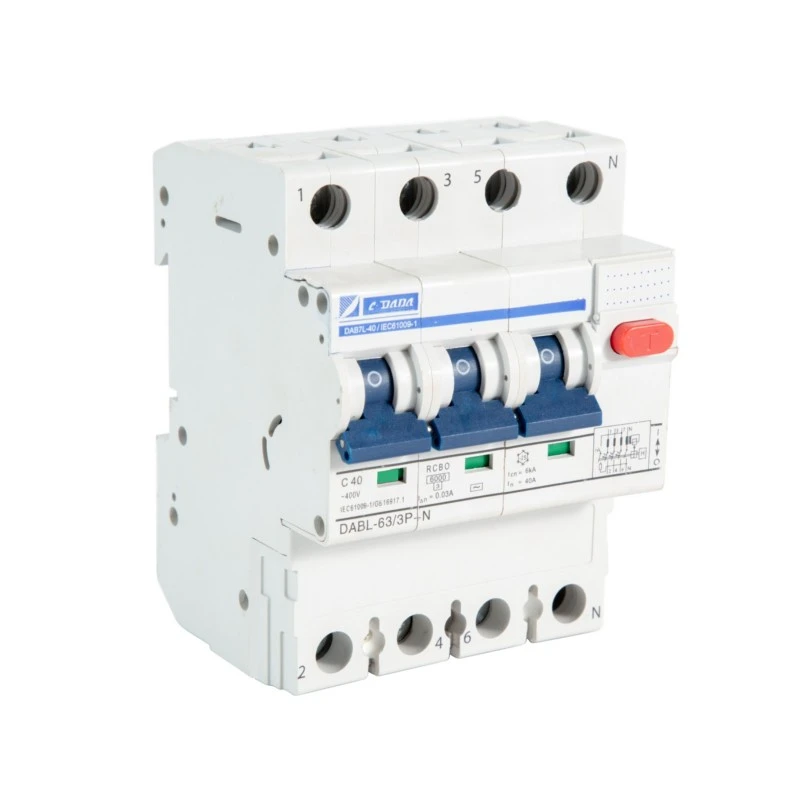

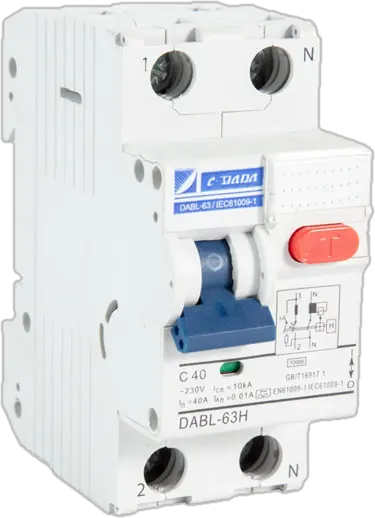

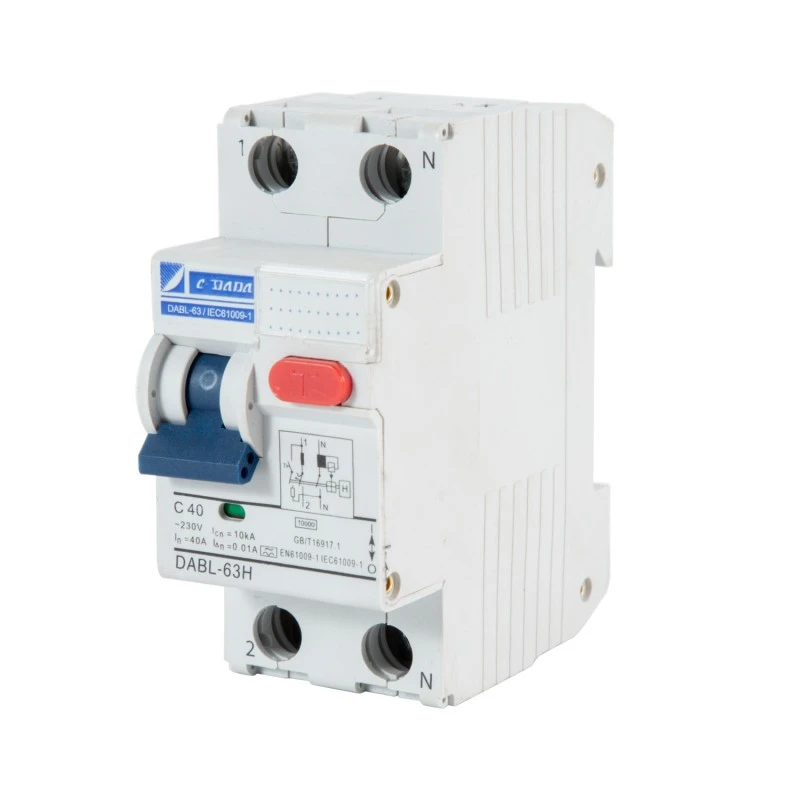

2P 4P էլեկտրամագնիսական RCBO

Անզիջում անվտանգության համար այն միջավայրերում, որտեղ էլեկտրաէներգիայի հուսալիությունը անորոշ է, Shanghai DADA Electric CO., LTD. ներկայացնում է CDADA DABF-63 2P 4P Electromagnetic RCBO-ն իրական 2P/4P էլեկտրամագնիսական մնացորդային հոսանքի անջատիչ՝ գերհոսանքից պաշտպանությամբ, որն աշխատում է առանց որևէ էլեկտրոնային բաղադրիչի կամ արտաքին սնուցման աղբյուրի: Նախագծված IEC ստանդարտներին համապատասխան՝ այս RCBO-ն ապահովում է երեք հիմնական պաշտպանություն մեկ սարքում.

★ Էլեկտրական ցնցումների կանխարգելում (30 մԱ մնացորդային հոսանքի հայտնաբերման միջոցով),

★ պաշտպանություն գերբեռնվածությունից (ջերմային մեխանիզմ),

★ Կարճ միացման ընդհատում (մագնիսական արձակում, 6կԱ):

Դրսի վարդակների, ավտոտնակների, նկուղների և գյուղական կայանքների համար առաջարկվող DABF-63-ը շարունակում է գործել, նույնիսկ եթե չեզոքը կորչում է, լարումը փլուզվում է կամ անջատվում է, ինչը կարևոր առավելություն է էլեկտրոնային այլընտրանքների նկատմամբ: Անկախ շփման դիրքի ցուցիչով, –25°C-ից +40°C գործառնական տիրույթով և ամուր տերմինալային դիզայնով, այն ապահովում է անվտանգ աշխատանք այնտեղ, որտեղ դա ամենակարևորն է:

Հիմնական բնութագրեր

Մոդել՝ DABF-63 Series

Տեսակը՝ էլեկտրամագնիսական RCBO (էլեկտրոնիկա, օժանդակ էներգիա չի պահանջվում)

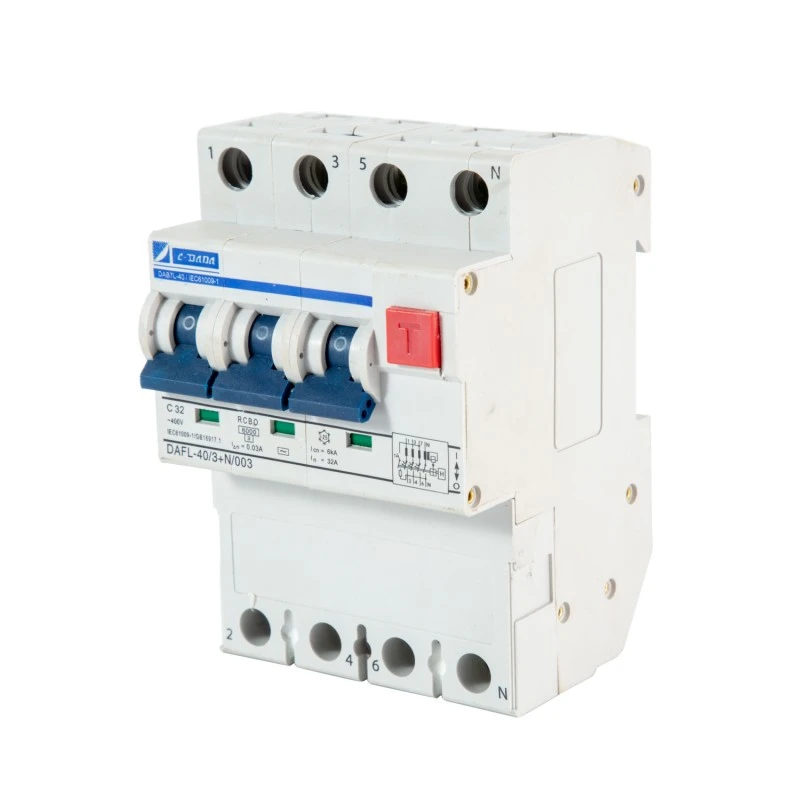

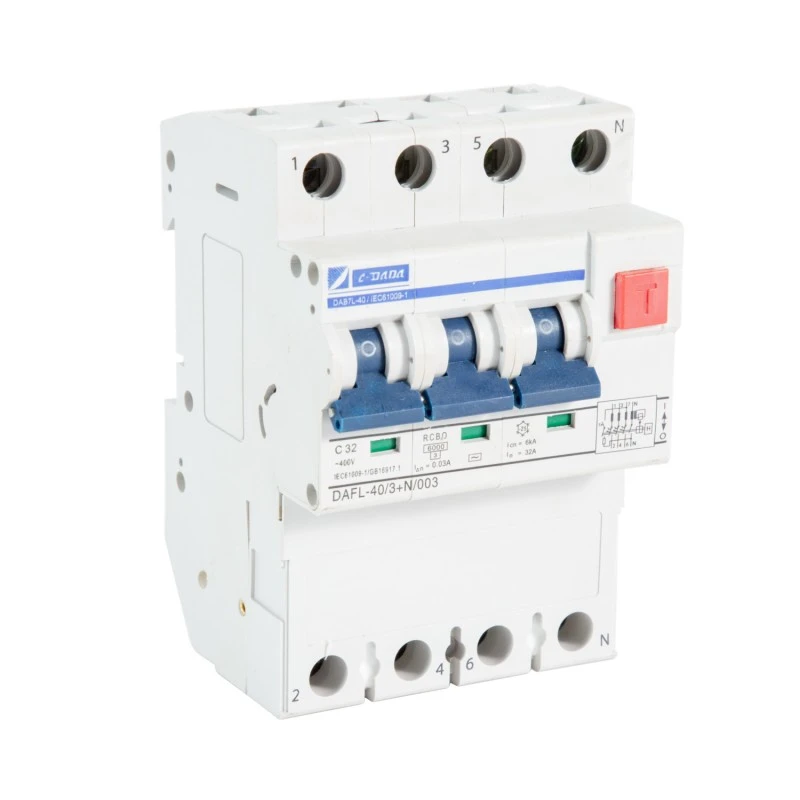

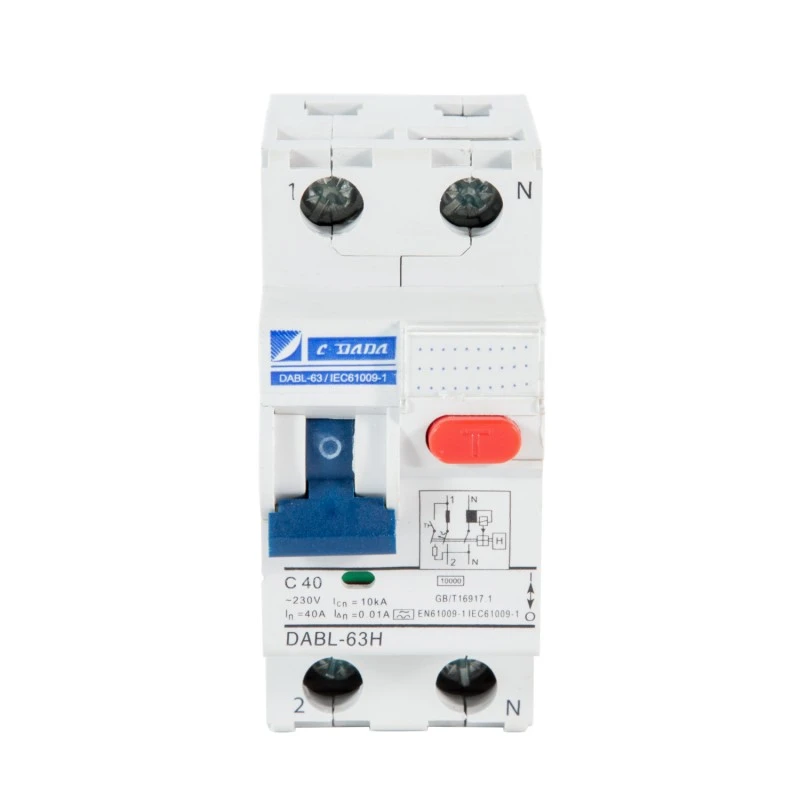

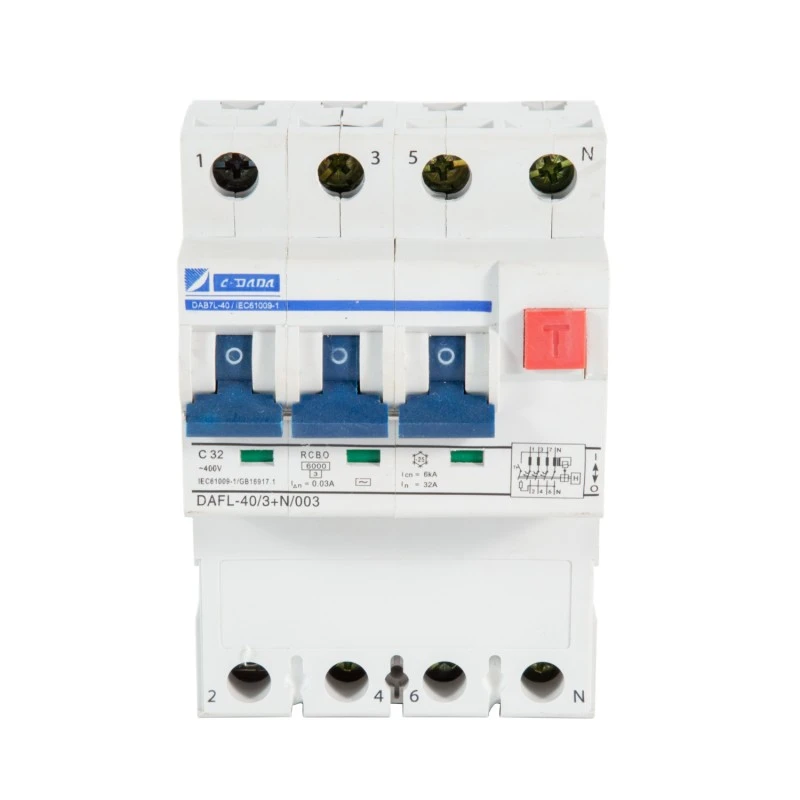

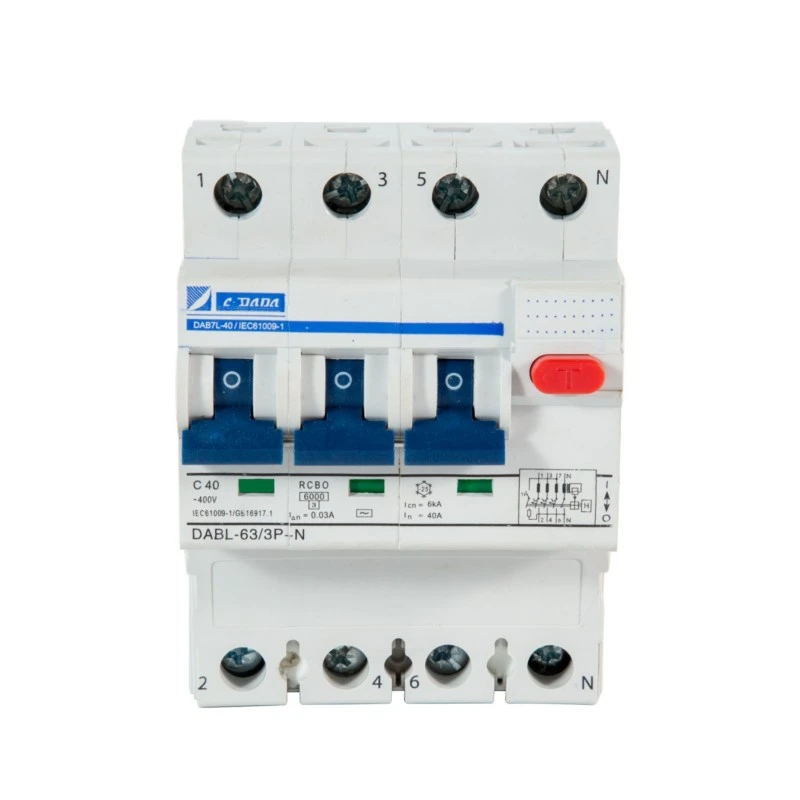

Բևեռներ՝ 2P (1+N) կամ 4P (3+N)

Գնահատված հոսանք (In): 6–63A (սովորական միջակայք՝ հիմնված DAB7 հարթակի վրա)

Մնացորդային զգայունություն (I△n): 30 մԱ (ստանդարտ անձնական պաշտպանության համար, 100 մԱ ընտրովի)

Չկանգնվող հոսանք՝ 0,5 × I△n

Ուղևորության ժամանակը I△n-ում՝ ≤ 0,1 վրկ

Կոտրող հզորություն՝ 6կԱ

Պաշտպանության գործառույթներ.

Մնացորդային հոսանք (արտահոսք) – էլեկտրամագնիսական զգայություն

★ գերբեռնվածություն – բիմետալիկ ջերմային

★ Կարճ միացում – մագնիսական արձակում

★ Աշխատանքային ջերմաստիճանը՝ –25°C-ից +40°C

Մոնտաժ. 2 մոդուլի լայնություն 35 մմ DIN երկաթուղու վրա

Հիմնական հատկանիշները:

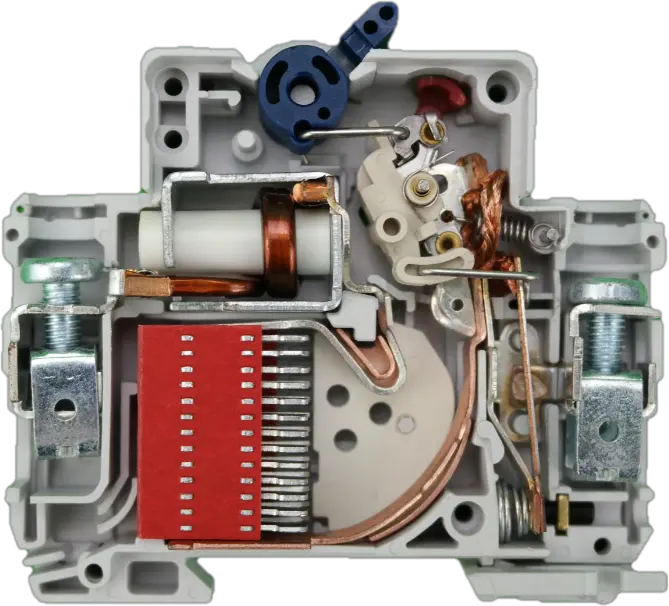

★ Մաքուր էլեկտրամագնիսական դիֆերենցիալ մեխանիզմ

★ Անկախ կոնտակտային դիրքի ցուցիչ (իսկական ON/OFF/ուղևորության կարգավիճակ)

★ «ԹԵՍՏ» կոճակ՝ ամենամսյա ֆունկցիոնալ ստուգման համար

★ Անջատված տերմինալային սեղմակներ → ցածր ջերմային կորուստ, ավելի ամուր բռնում

★ Արծաթակիր կոնտակտներ → բարձր ամրություն, ցածր դիմադրություն

★ Խաչաձև ֆունկցիոնալ պտուտակներ (+/–) → հեշտ տեղադրում

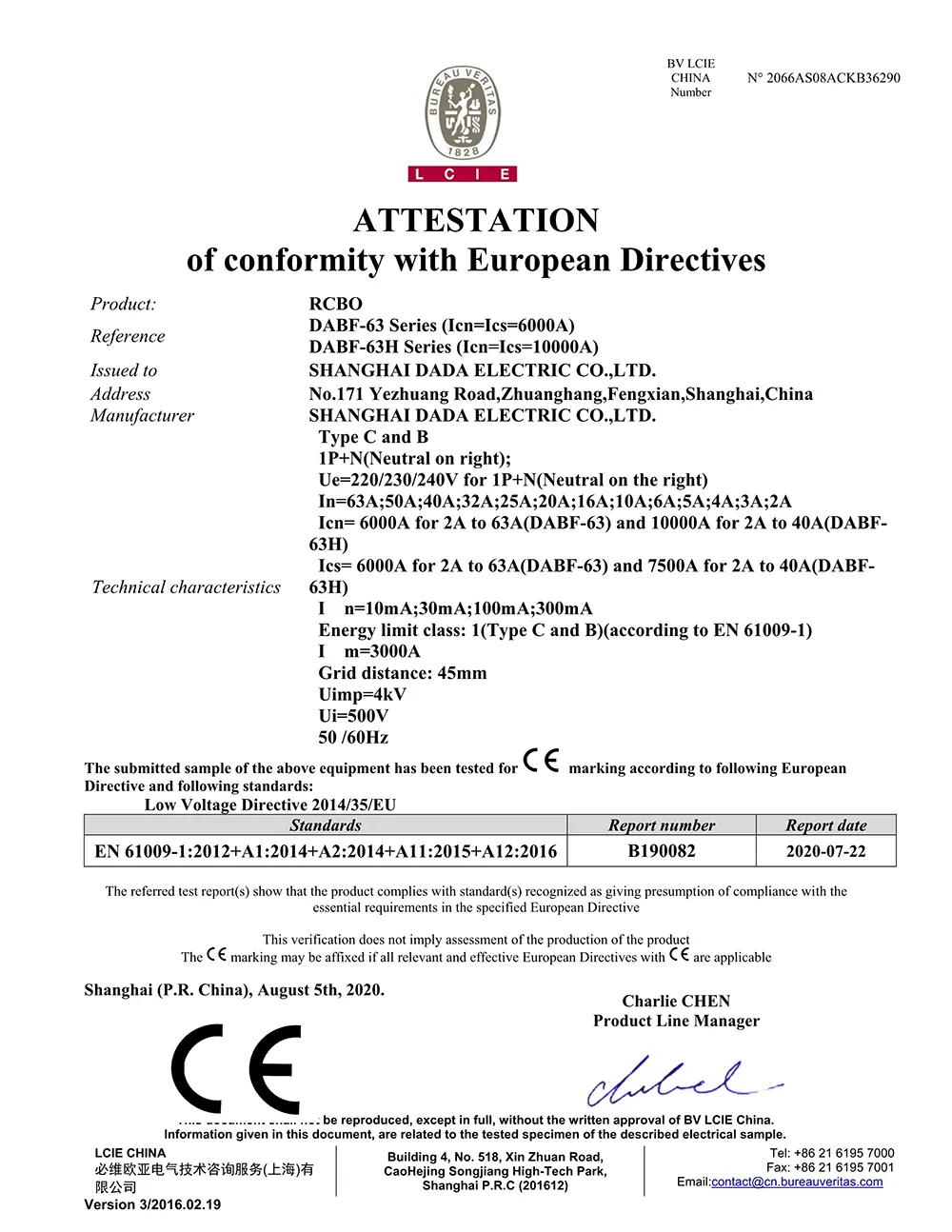

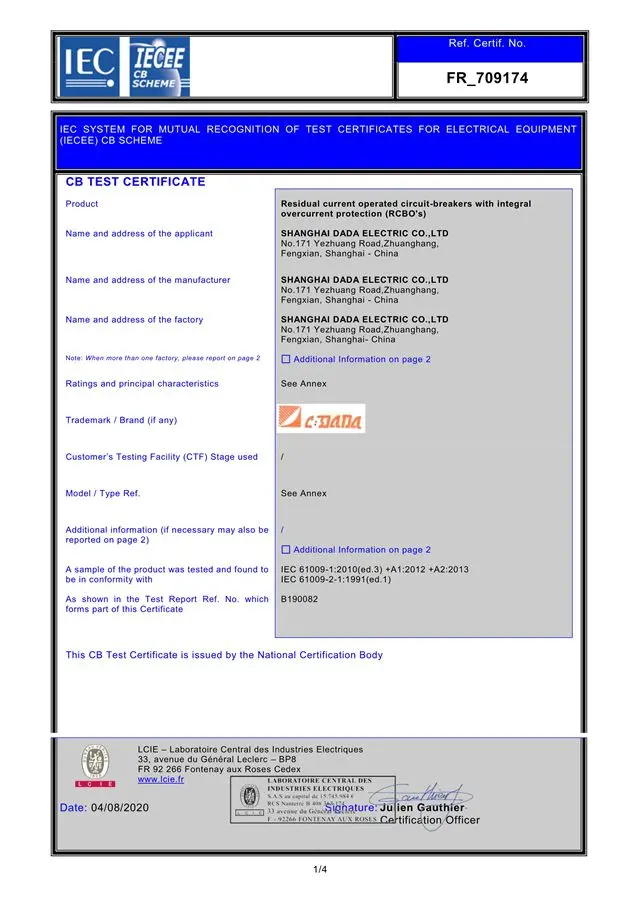

★ Վկայագրեր՝ CE, CB (RoHS համապատասխան նյութեր)

Ինչու՞ ընտրել CDADA Electromagnetic RCBO:

★ Աշխատում է առանց էներգիայի – երբևէ

Ի տարբերություն էլեկտրոնային RCBO-ների, մեր 2P 4P էլեկտրամագնիսական RCBO-ն արտահոսքի հայտնաբերման համար գծային լարման կարիք չունի՝ ապահովելով պաշտպանություն չեզոք խափանման, խափանումների կամ ամբողջական անջատումների ժամանակ:

★ Իդեալական է կոշտ կամ հեռավոր վայրերի համար

Կատարյալ է գյուղական վայրերի, շինհրապարակների, ֆերմաների, թունելների և անկայուն ցանցերով շրջանների համար, որտեղ էլեկտրոնային սարքերը կարող են անսարքություն գործել:

★ Բնույթով Անվտանգ է

Ոչ կիսահաղորդիչներ = ոչ ծերացում, ոչ ծրագրային սխալներ, ոչ EMI զգայունություն: Պարզապես ապացուցված էլեկտրամագնիսական ֆիզիկա:

★ Մաքրել գործառնական կարգավիճակը

Անկախ կոնտակտային ցուցիչը ցույց է տալիս շփման իրական վիճակը, որը կարևոր է պահպանման և անվտանգության աուդիտի համար:

★ Կոմպակտ և հուսալի

2 մոդուլի չափը խնայում է վահանակի տարածությունը, մինչդեռ արծաթաձույլ կոնտակտները և ամուր տերմինալները ապահովում են երկար սպասարկման ժամկետ:

★ Համաշխարհային Համապատասխանություն

Հավաստագրված է IEC, CE և CB ստանդարտներով՝ վստահելի արտահանման և միջազգային նախագծերի համար:

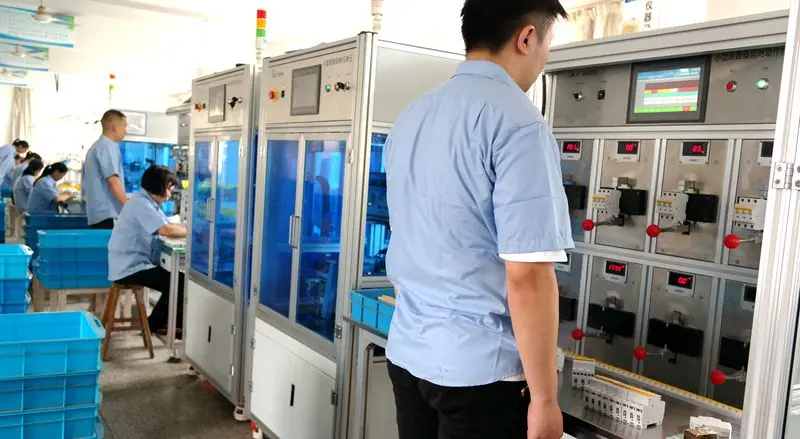

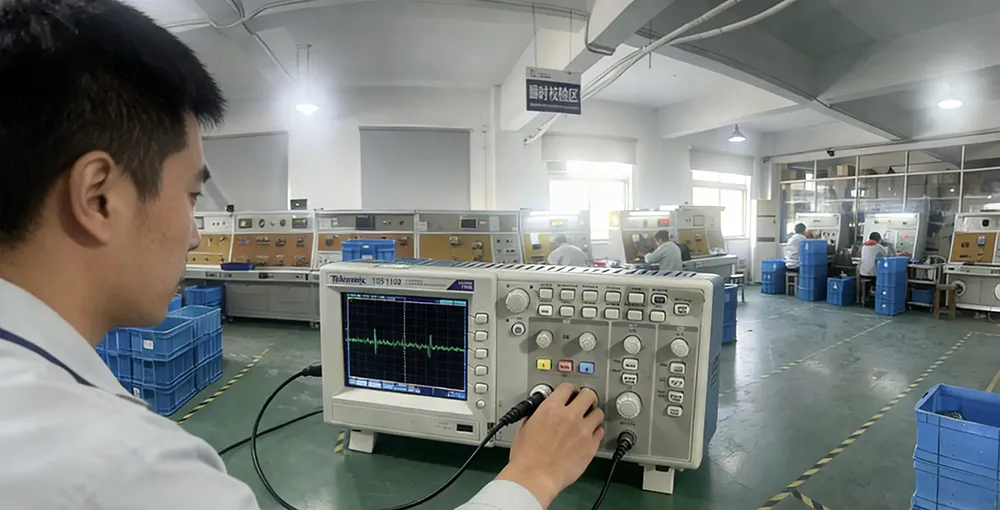

★ Քանի որ մեր քաղաքականությունն է 100% ստուգել բոլոր ապրանքները, որոնք թողնում են մեր հաստատությունը, մենք կարող ենք բացարձակ վստահությամբ երաշխավորել, որ արտադրանքը գործառութային առումով 100% ճշգրիտ է մինչև այն լքել մեր հաստատությունը:

★ Մենք կշարունակենք կառուցել մեր տեխնոլոգիական փորձը՝ ներդրումներ կատարելով սարքավորումների, գործընթացների, մարդկանց և հավաստագրերի մեջ, որոնք կարտացոլվեն մեր արտադրանքում և, ի վերջո, մեր հաճախորդների գոհունակության մեջ:

Տիպիկ հավելվածներ

Գյուղական էլեկտրիֆիկացման ծրագրեր

Արտաքին վարդակներ և EV լիցքավորման կետեր (հիմնական շերտ)

Ավտոտնակներ, նկուղներ և արհեստանոցներ (խոնավ, ցուրտ միջավայր)

TT Earthing Systems (where neutral integrity is poor)

Պահուստային սխեմաներ և արտակարգ իրավիճակների վահանակներ

Հաճախակի տրվող հարցեր

Q1: Ո՞րն է տարբերությունը էլեկտրոնային և էլեկտրամագնիսական RCBO-ների միջև:

A1:

Q2: Արդյո՞ք այս RCBO-ն ապահովում է ալիքներից պաշտպանություն:

A2. Ոչ: Իրական էլեկտրամագնիսական RCBO-ները չեն ներառում վարիստորներ կամ ալիքների ճնշող սարքեր. դրանք պահանջում են էլեկտրոնային բաղադրիչներ: Եթե ​​անհրաժեշտ է պաշտպանություն ալիքներից, զուգակցեք այն առանձին SPD-ի հետ (լիցքից պաշտպանող սարք):

Q3: Արդյո՞ք 30 մԱ-ը բավարար է անձնական ցնցումներից պաշտպանվելու համար:

A3: Այո: 30 մԱ-ը IEC ստանդարտ շեմն է բնակելի և առևտրային սխեմաներում անմիջական շփումից պաշտպանվելու համար:

Q4. Կարո՞ղ է այն օգտագործվել որպես եկամտի հիմնական պաշտպանություն:

A4. Այո, 6 կԱ խզման հզորությամբ, DABF-63-ը կարող է ծառայել որպես մուտքային պաշտպանություն փոքր բաշխիչ տախտակներում, հատկապես TT համակարգերում:

Q5. Ինչու՞ ընտրել CDADA էլեկտրամագնիսական RCBO-ի համար:

A5: CDADA-ն առաջարկում է.

● Իրական էլեկտրամագնիսական դիզայն (առանց թաքնված էլեկտրոնիկայի)

● Իրական 0V շահագործման հնարավորություն

● 2 մոդուլի կոմպակտ չափս՝ հազվադեպ էլեկտրամագնիսական տեսակների համար

● Անվտանգության ստուգման համար անկախ կոնտակտային ցուցիչ

● Համաշխարհային հավաստագրեր (CE/CB) և OEM-ի պատրաստ աջակցություն
