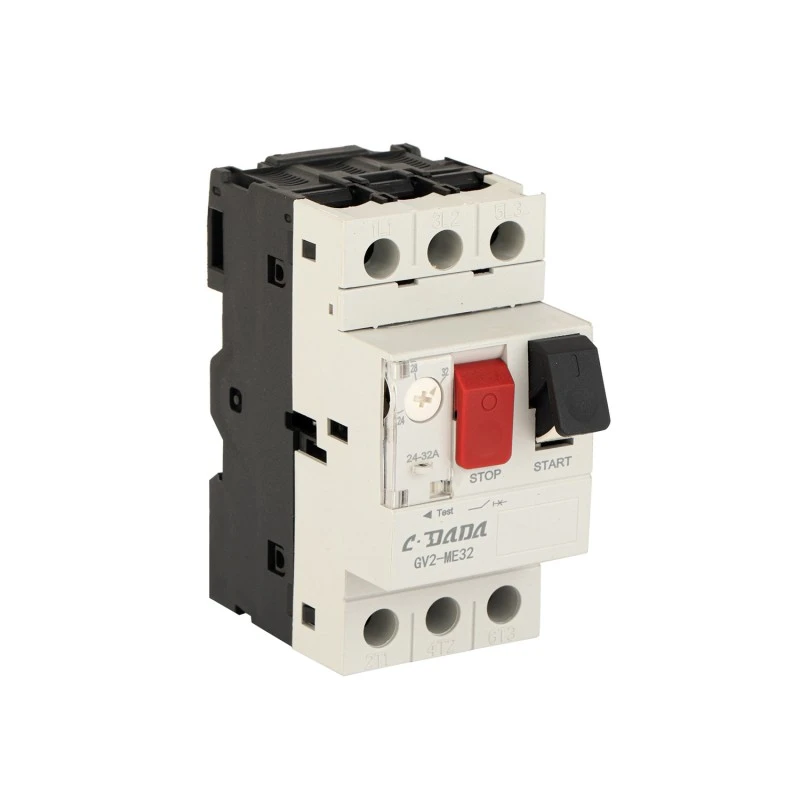

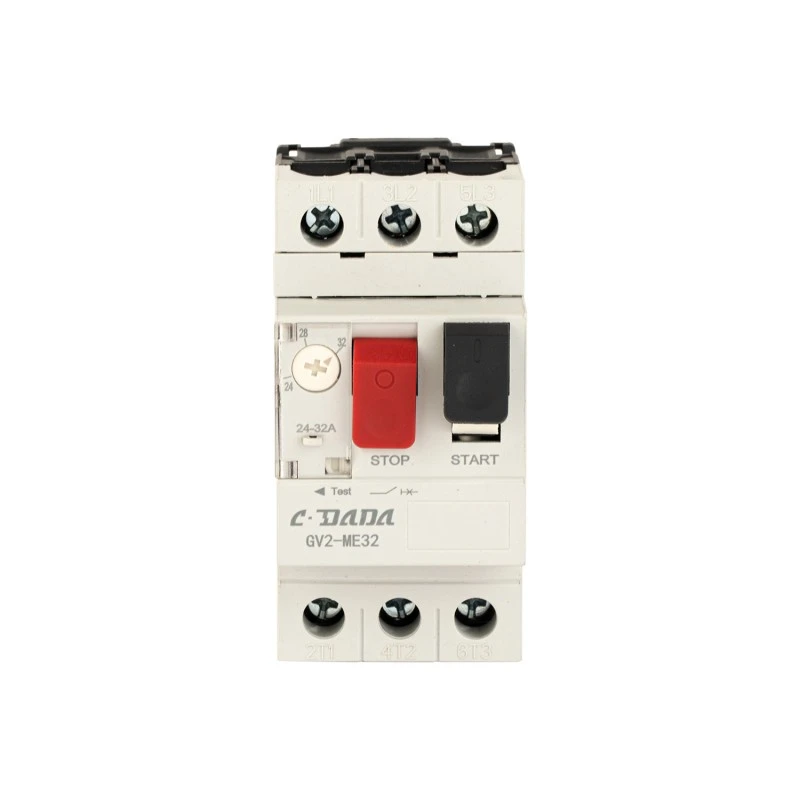

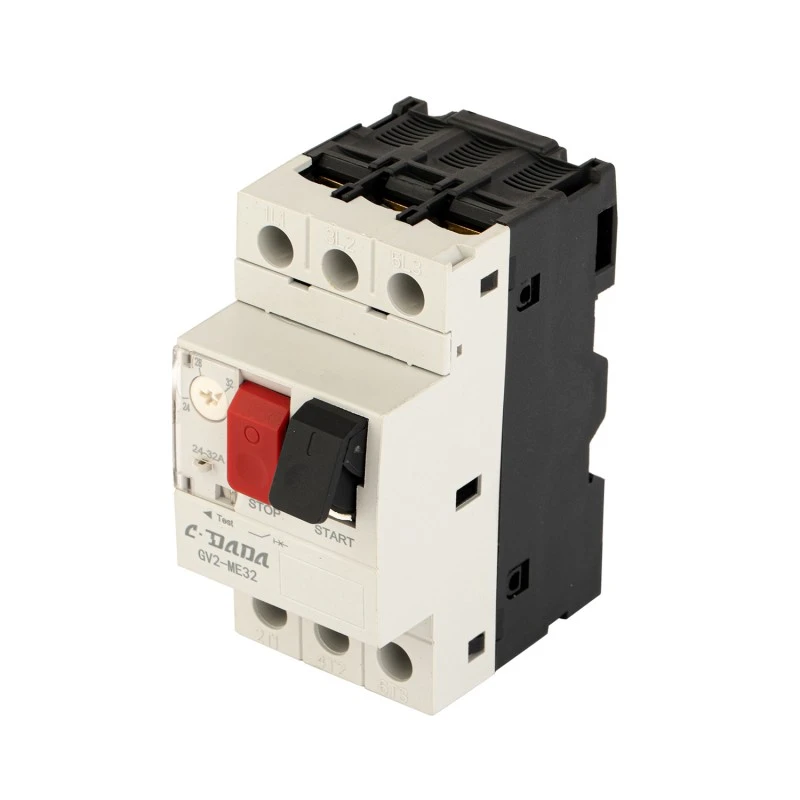

GV2 2P շարժիչի պաշտպանության անջատիչ

Պարզեցրեք շարժիչի պաշտպանությունը CDADA GV2 2P Motor Protection Circuit Breaker (MPCB) բարձր ճշգրտության, կոմպակտ լուծումով, որը մշակվել է Shanghai DADA Electric CO., LTD-ի կողմից: օգտագործելով հաջորդ սերնդի տեխնոլոգիական հարթակ և լիովին ավտոմատացված արտադրություն: Նախագծված միաֆազ կամ երկֆազ շարժիչի սխեմաների համար՝ GV2 2P-ն ինտեգրում է գերբեռնվածություն, կարճ միացում, փուլային կորուստ (եռաֆազ կիրառման համար, երբ օգտագործվում է կոմպլեկտներում) և մեկուսացման գործառույթները մեկ DIN ռելսով ամրացված սարքում:

0.1A-ից մինչև 32A կարգավորվող կարգավորվող միջակայքով, շրջակա միջավայրի ջերմաստիճանի տատանումների ջերմային փոխհատուցմամբ և 690 Վ անվանական մեկուսացման լարման շնորհիվ այն ապահովում է փոքր շարժիչների հուսալի պաշտպանությունը պոմպերի, օդափոխիչների, կոմպրեսորների, փոխակրիչների և HVAC համակարգերում: CDADA GV2 MPCB-ն, որն ունի 110,000 մեխանիկական և էլեկտրական գործողություններ, օժտված է կամընտիր աքսեսուարներով, ինչպիսիք են օժանդակ կոնտակտները, շանթային արձակումը և թերլարման լարումը, ապահովում է արդյունաբերական մակարդակի արդյունավետություն 2 բևեռ ձևաչափով:

Հիմնական բնութագրեր

Մոդելի սերիա՝ GV2 2P MPCB

Ապրանքանիշը: CDADA | Արտադրող՝ Shanghai DADA Electric CO., LTD

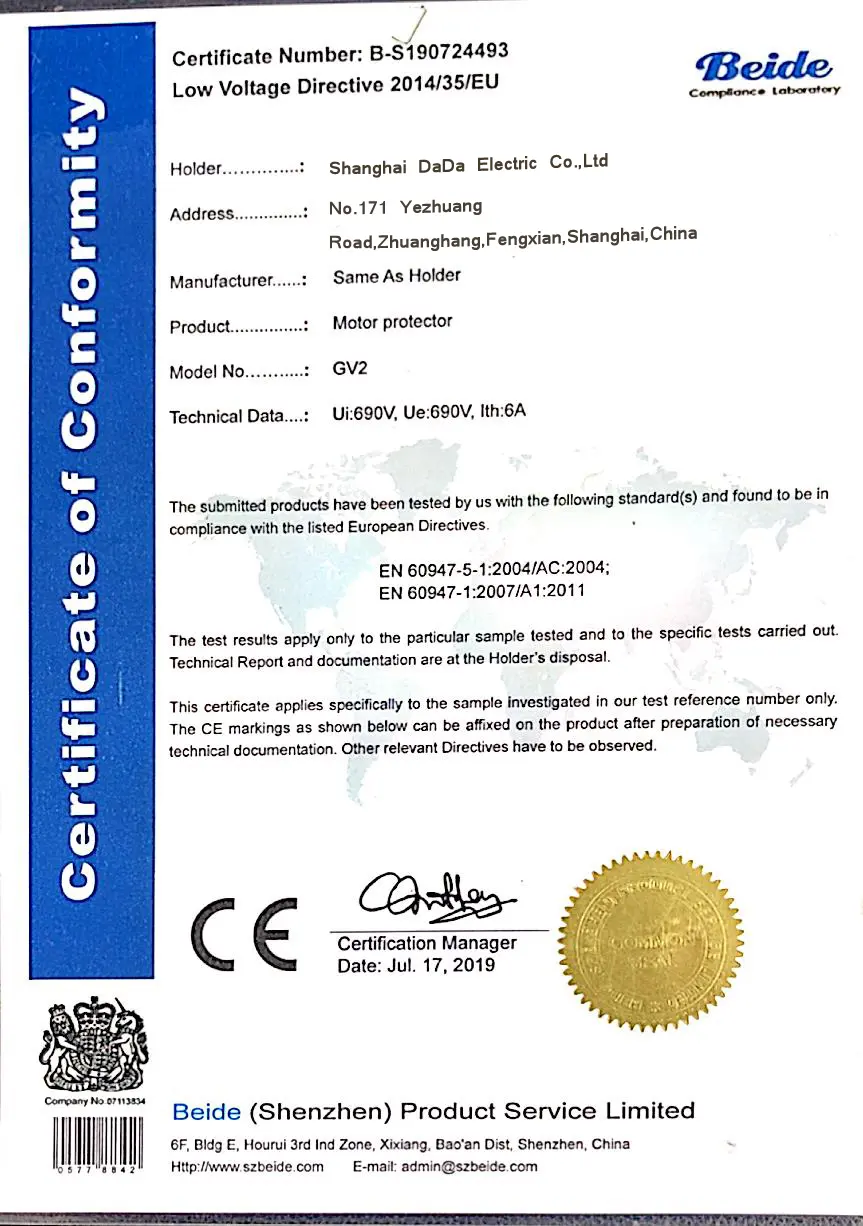

Հավաստագրում: CE

Բևեռներ՝ 2P (իդեալական է միաֆազ շարժիչների համար կամ որպես 3 փուլային պաշտպանության հավաքածուի մաս)

Ընթացիկ տիրույթի կարգավորում՝ 0.1A – 32A (կարգավորելի հավաքիչի միջոցով)

Շրջանակի վարկանիշ՝ 32A

Գնահատված գործառնական լարումը` 690V AC

Մեկուսացման գնահատված լարումը (Ui): 690V

Իմպուլսի դիմացկուն լարման (Uimp)՝ 6000V

Գործողության հաճախականությունը՝ 50/60 Հց

Ուղևորության դաս՝ 10A (ստանդարտ ընդհանուր նշանակության շարժիչների համար)

Պաշտպանության գործառույթներ.

★ Ջերմային գերբեռնվածության պաշտպանություն

★ Կարճ միացումից պաշտպանություն

★ Պաշտպանություն փուլային կորուստներից* (*երբ օգտագործվում է 3-բևեռ կազմաձևում կամ համակարգված հավաքածուում)

★  Մեկուսացման գործառույթ (տեսանելի ընդմիջում)

★ Ներկառուցված ջերմաստիճանի փոխհատուցում

Մեխանիկական կյանք՝ 110,000 գործողություն

Էլեկտրական կյանք (AC-3, 400V)՝ 110,000 օպերացիա

Ձգման ոլորող մոմենտ՝ 1,7 Ն·մ

Գործողության տեսակը. կոճակի միացում/անջատում հստակ ճամփորդության ցուցիչով

Մոնտաժում՝ 35 մմ DIN ռելս

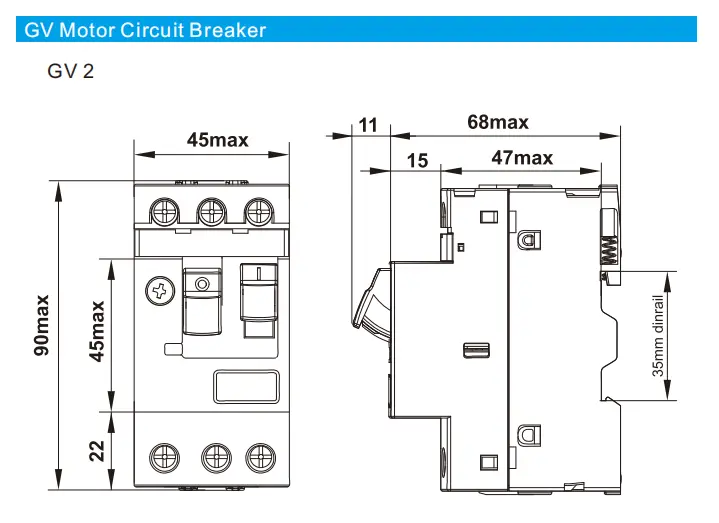

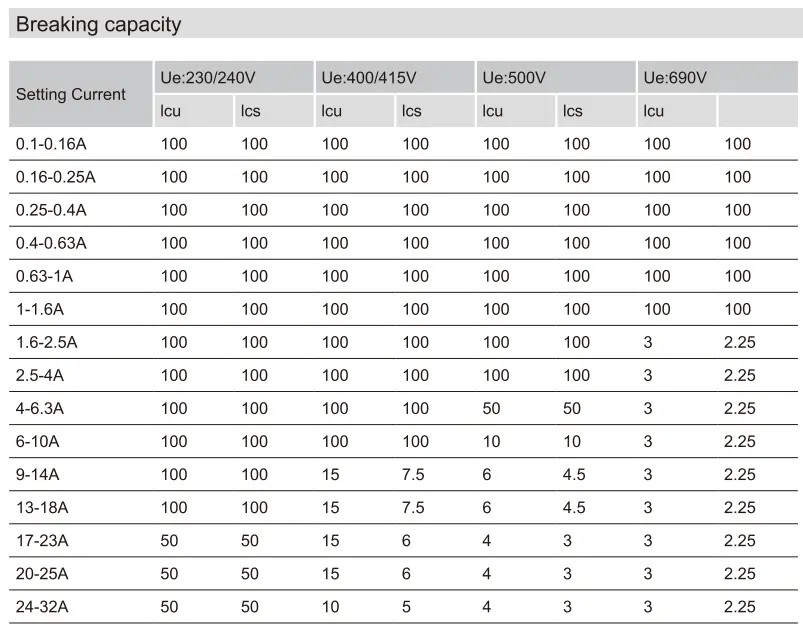

Տեխնիկական տվյալների թերթիկ

Ինչու՞ ընտրել CDADA GV2 2P շարժիչի պաշտպանության անջատիչ:

★ All-in-One շարժիչի պաշտպանություն

Համակցում է անջատիչը + ջերմային ծանրաբեռնված ռելե + մեկուսիչը՝ վերացնում է առանձին բաղադրիչների կարիքը:

★ Ճշգրտություն և կայունություն

Ջերմաստիճանի փոխհատուցվող մեխանիզմը ապահովում է հետևողական անջատում անկախ շրջակա միջավայրի փոփոխություններից (օրինակ՝ տաք սեմինարներ կամ սառը նկուղներ):

★ Բարձր ամրություն

110,000 մեխանիկական/էլեկտրական ցիկլեր՝ երկարաժամկետ հուսալիությամբ գերազանցելով բազմաթիվ մրցակիցներին:

★ Space-saving 2P դիզայն

Իդեալական է կոմպակտ կառավարման վահանակների, OEM մեքենաների և վերազինման նախագծերի համար, որտեղ պանելային անշարժ գույքը սահմանափակ է:

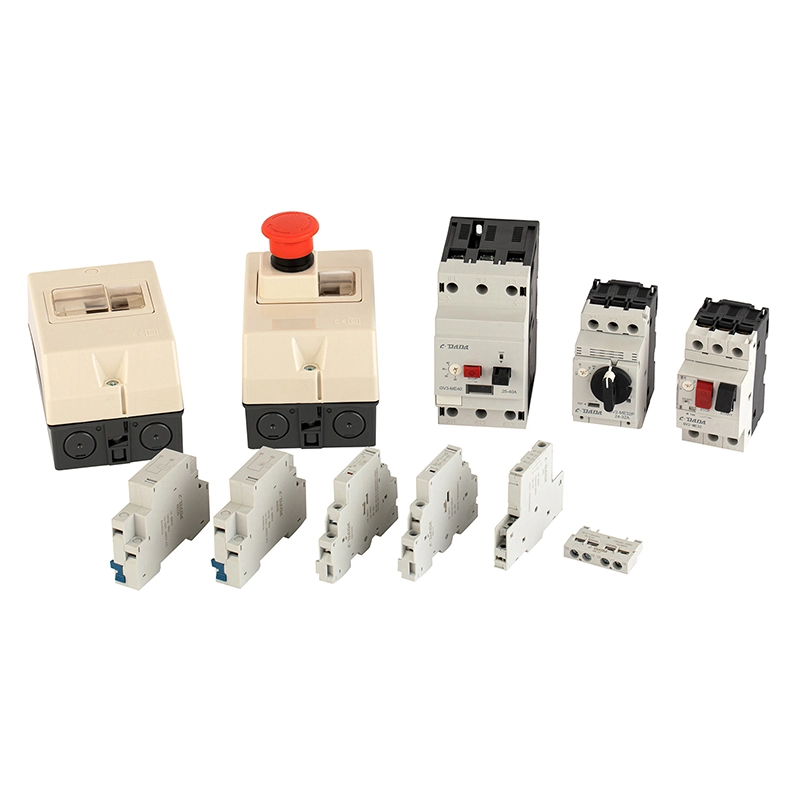

★ Լրիվ պարագաների էկոհամակարգ

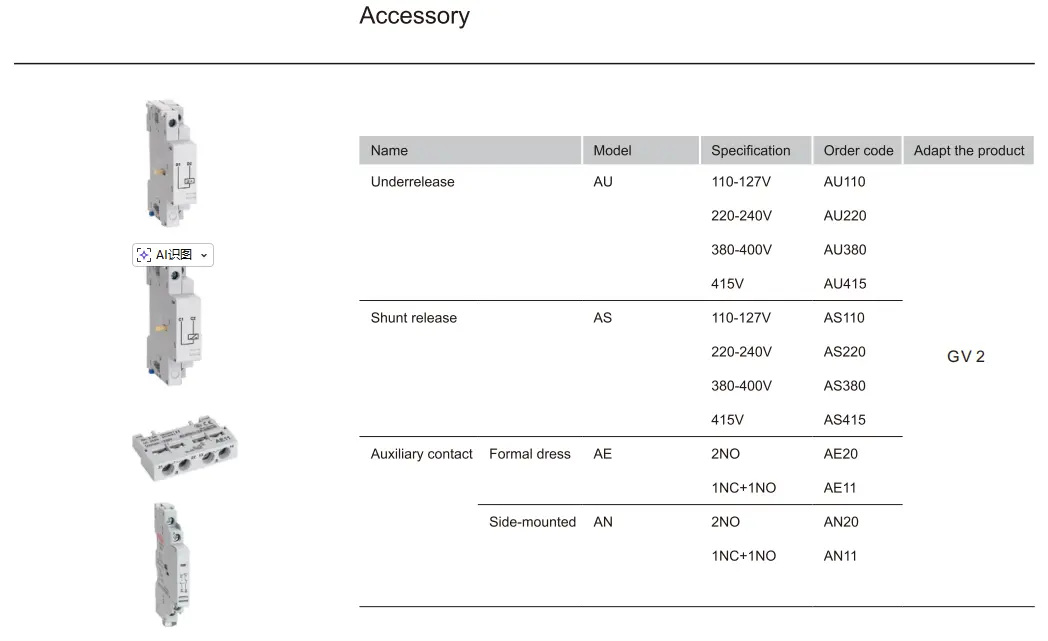

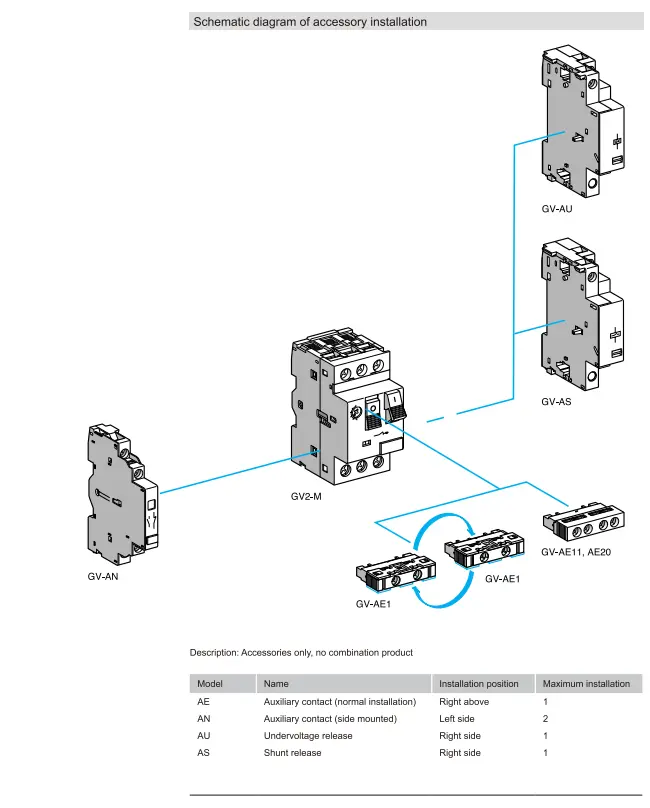

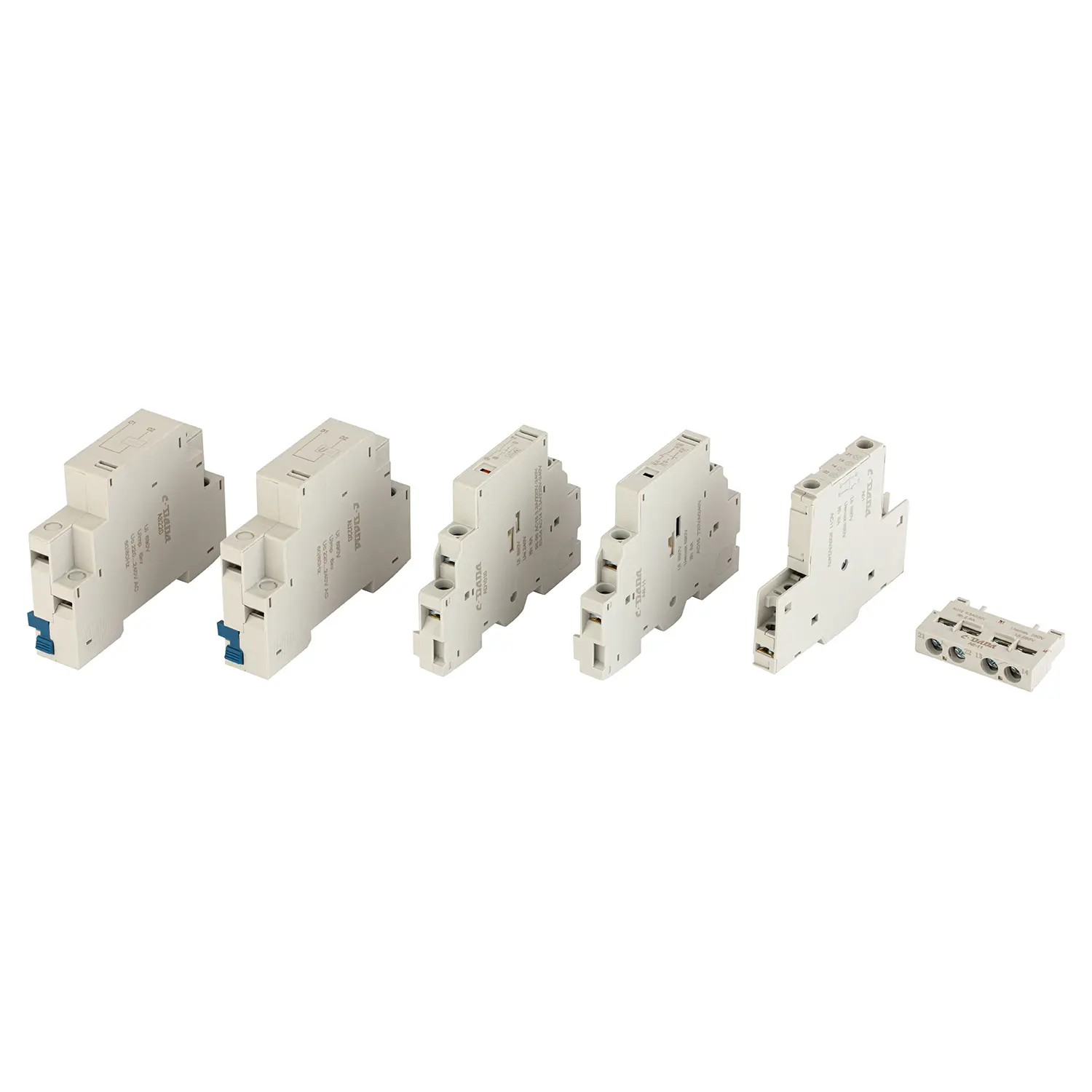

Աջակցում է AE (առջևի օժանդակ), AN (կողային օժանդակ), AU (թերլարման անջատում), AS (շանթային անջատում)՝ հնարավորություն տալով հեռահաղորդակցման, ավտոմատ անջատման կամ PLC ինտեգրման:

★  Գլոբալ համապատասխանություն

CE հավաստագրված 690V վարկանիշով, որը հարմար է եվրոպական, ասիական, աֆրիկյան և լատինաամերիկյան շուկաների համար:

★ Հետևողականությունն ապահովվում է ավտոմատացված արտադրական սարքավորումների, ստանդարտացված գործառնական ընթացակարգերի, մուտքային նյութերի խիստ ստուգման, գործընթացի ընթացքում փորձարկման և կրիտիկական պարամետրերի վերջնական 100% ֆունկցիոնալ փորձարկման միջոցով:

Տիպիկ հավելվածներ

Միաֆազ շարժիչներ. պոմպեր, ավտոտնակի դռների բացիչներ, փոքր կոմպրեսորներ

OEM մեքենաներ: Փաթեթավորման մեքենաներ, սննդի վերամշակման սարքավորումներ

HVAC համակարգեր. օդափոխիչի բլոկներ, փոքր սառեցնող սարքեր

Շենքերի ավտոմատացում. վերելակների օժանդակ սարքեր, օդափոխության կառավարում

Ապահովիչներ + ջերմային ռելեների փոխարինում ինտեգրված MPCB-ով

Հաճախակի տրվող հարցեր

Q1: Ո՞րն է տարբերությունը MPCB-ի և ստանդարտ անջատիչի միջև:

A1. Շարժիչի պաշտպանության անջատիչը (MPCB), ինչպիսին GV2-ն է, ապահովում է.

● Կարգավորելի ջերմային գերբեռնվածության պաշտպանություն (համապատասխանում է շարժիչի FLC-ին)

● Մագնիսական պաշտպանություն կարճ միացումից

● Փուլային կորստի հայտնաբերում (3P տարբերակներում)

● Մեկուսացման ֆունկցիա

→ Ստանդարտ MCB-ներն առաջարկում են միայն կարճ միացումից և ֆիքսված գերբեռնվածությունից պաշտպանություն՝ շարժիչի համար օպտիմիզացված չէ:

Q2. Կարո՞ղ է 2P GV2-ը պաշտպանել 3 փուլային շարժիչը:

A2: Ոչ միայնակ: Եռաֆազ շարժիչների համար ձեզ անհրաժեշտ է երեք GV2 միավոր (մեկը յուրաքանչյուր փուլի համար) միասին համակարգված կամ օգտագործեք 3P MPCB: Այնուամենայնիվ, 2P GV2-ը կատարյալ է միաֆազ շարժիչների կամ կառավարման սխեմաների համար:

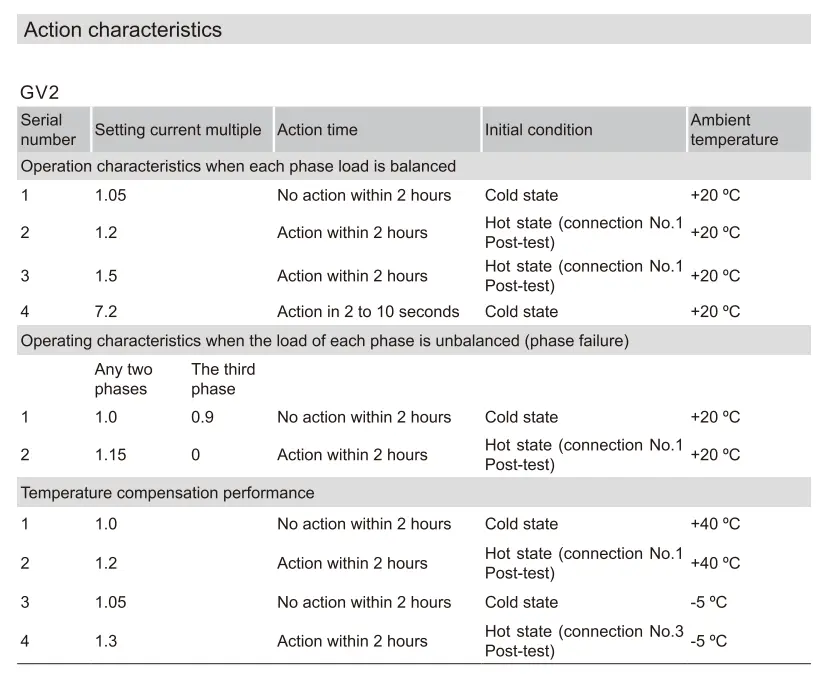

Q3. Ի՞նչ է նշանակում «Ուղևորության դաս 10A»:

A3. Այն սահմանում է, թե որքան արագ է անջատիչը գործարկում գերբեռնվածության դեպքում: 10A դասը նշանակում է, որ այն կաշխատի 10 վայրկյանի ընթացքում 7,2 × կարգավորվող հոսանքի դեպքում, ինչը իդեալական է ստանդարտ սկյուռային վանդակի շարժիչների համար՝ առանց բարձր գործարկման ոլորող մոմենտ ստեղծելու:

Q4: Արդյո՞ք դա իսկապես փոխհատուցում է ջերմաստիճանը:

A4: Այո՛: Բիմետալային ժապավենը ջերմային փոխհատուցվում է, ուստի անջատումը մնում է ճշգրիտ, անկախ նրանից, այն տեղադրված է 0°C պահեստում, թե 50°C պարիսպում:

Q5. Ինչու՞ ընտրել CDADA GV2 այլ ապրանքանիշերի փոխարեն:

A5: CDADA-ն առաջարկում է.

● Ճշմարիտ CE սերտիֆիկացում թեստային հաշվետվություններով

● Ավտոմատացված արտադրություն → հետևողական որակ և ցածր թերության մակարդակ

● Աքսեսուարների ամբողջական համատեղելիություն (AE/AN/AU/AS)

● Մրցակցային գներ OEM-ների և դիստրիբյուտորների համար

● Արագ տեխնիկական աջակցություն և փաստաթղթեր անգլերենով
