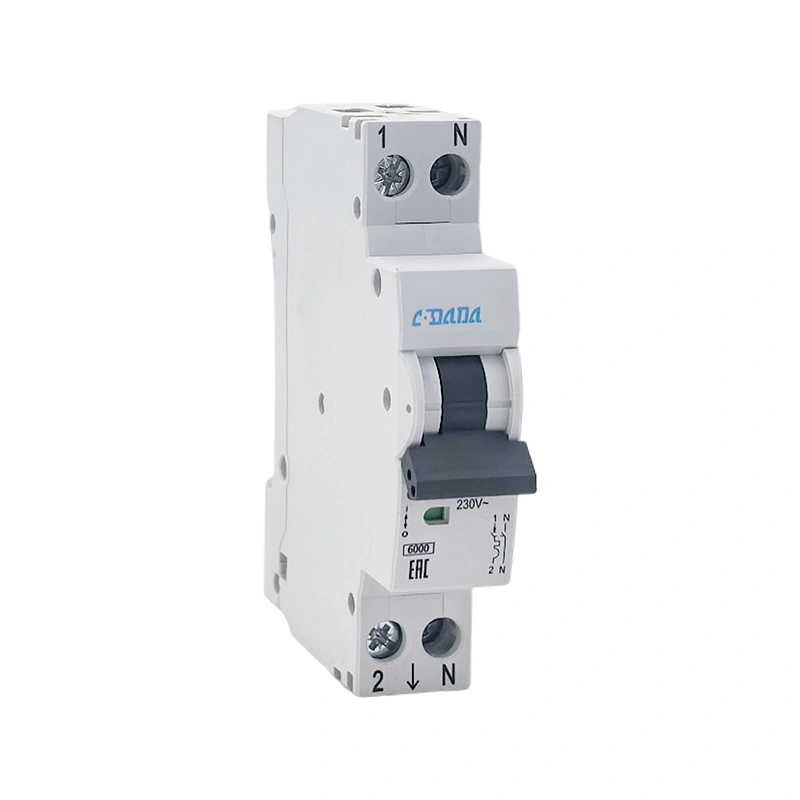

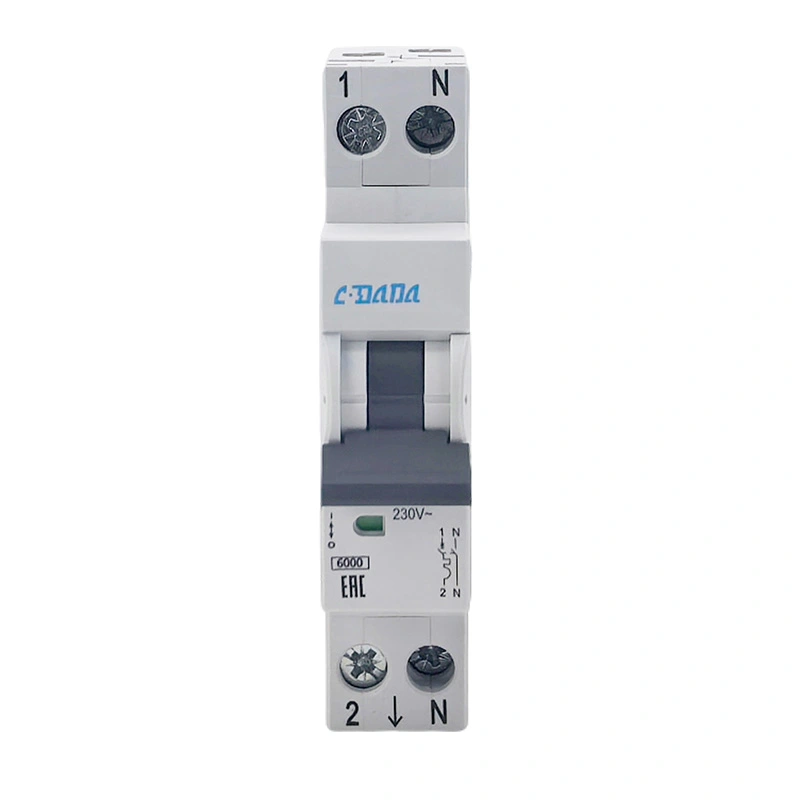

Մանրանկարչական անջատիչ DPN 6KA
Model:DAB7N
CDADA մանրանկարչական անջատիչ DPN 6KA-ն կատարյալ է մեծաքանակ գնումների համար, բարձրորակ 1P+N մանրանկարիչ անջատիչ, որը համապատասխանում է IEC60898-1-ին՝ կենցաղային և առևտրային միացումների անվտանգ պաշտպանության համար: Այն օգտագործում է երկակի ընդմիջման դիզայն և կայուն ջերմամագնիսական անջատում, որը հեշտ է տեղադրվում DIN երկաթուղու վրա և հեշտ է պահպանել: Այն համատեղում է հուսալի կառուցվածքը երկար սպասարկման ժամկետի հետ՝ ապահովելով տարբեր ցածր լարման էներգահամակարգերի անվտանգ սնուցումը:

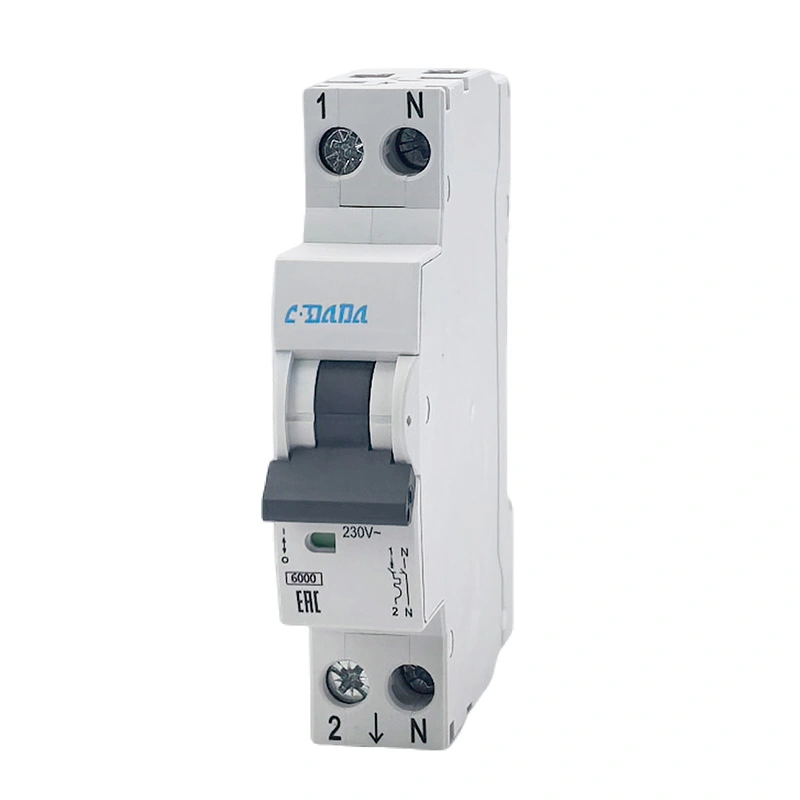

CDADA DAB7N մանրանկարչական անջատիչ DPN 6KA-ն պրոֆեսիոնալ 1P+N կրկնակի անջատիչ մանրանկարիչ անջատիչ է, որը ինքնուրույն մշակվել է Shanghai DADA Electric-ի կողմից, որը վստահելի արտադրողն է 40+ տարվա փորձով: 6 կԱ բարձր ճեղքման հզորությամբ, համաժամանակյա աշխատանքով և N-բևեռով «առաջին հերթին, կոտրեք հետո» դիզայնով, այն արդյունավետորեն բարելավում է աղեղը մարելու աշխատանքը և անվտանգ պաշտպանում սխեմաներն ու սարքավորումները: Լայնորեն օգտագործվում է բաշխման տուփերում, տան ձևավորման, առևտրային էներգիայի և լուսավորության սխեմաներում, այն առաջին ընտրությունն է համաշխարհային գնորդների, դիստրիբյուտորների և OEM հաճախորդների համար:

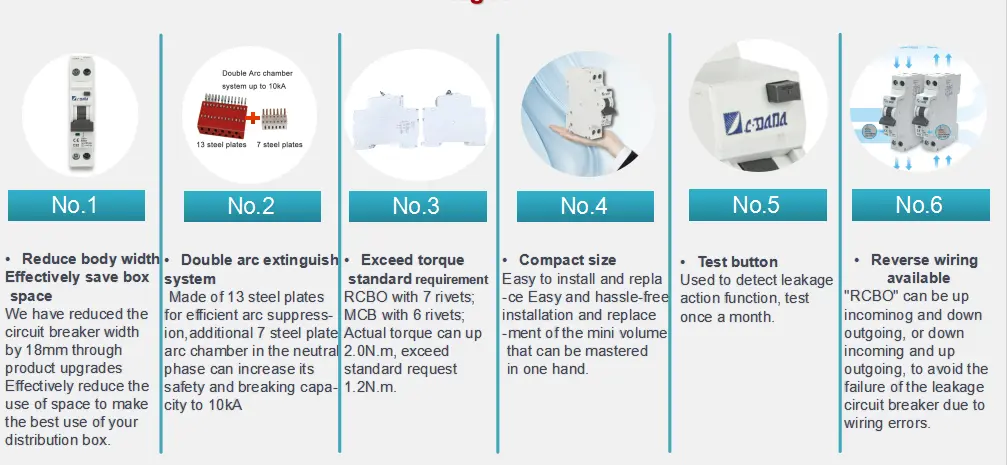

Որո՞նք են MCB DPN 6KA-ի առավելությունները:
★ 1P+N DPN կառուցվածք, երկակի ընդմիջման կետեր, ավելի անվտանգ և հուսալի
★ N բևեռը առաջինն է դառնում, իսկ հետո կոտրվում, մեծացնում է աղեղը կոտրելու կարողությունը
★ 6kA իրական կոտրման հզորություն, ուժեղ կարճ միացումից պաշտպանություն
★ Կոմպակտ 17,8 մմ լայնություն, խնայում է պահարանի տարածքը
★ B/C անջատման կորեր, որոնք հասանելի են տարբեր բեռների համար
★ IP20 պաշտպանության աստիճան, անվտանգ է դիպչել
★ Հաղորդալարերի լայն շրջանակ՝ 1–25 մմ² ճկուն մալուխ
★ DIN երկաթուղային մոնտաժ, արագ և կայուն տեղադրում
★ Բարձր և ցածր ջերմաստիճանի դիմադրություն՝ -25℃~+50℃
★ Երկար մեխանիկական կյանք մինչև 20000 անգամ
Դիմումներ
CDADA մանրանկարչության անջատիչ DPN 6KA-ն լայնորեն օգտագործվում է.
★ Բնակելի շենքեր, բնակարաններ, վիլլաներ, տան ձևավորում
★ Գրասենյակներ, խանութներ, հյուրանոցներ, դպրոցներ, հիվանդանոցներ
★ Լուսավորման սխեմաներ, հոսանքի վարդակներ, փոքր էներգիայի սարքավորումներ
★ Կենցաղային տեխնիկա՝ ջրատաքացուցիչներ, օդորակիչներ, էլեկտրական տաքացուցիչներ
★ Հին շրջանի վերակառուցում և բաշխման տուփի արդիականացում
★ Առևտրային և քաղաքացիական ցածրավոլտ էլեկտրաէներգիայի բաշխման համակարգեր
Տեխնիկական պարամետրերի աղյուսակ
| Նյութ | Հստակեցում |
| Մոդել | DAB7N-40 |
| Ապրանքի անվանումը | MCB DPN 6KA |
| Ստանդարտ | IEC60898-1 |
| լեհեր | 1P+N (2P) |
| Կոտրող հզորություն | 6 կԱ |
| Գնահատված ընթացիկ | 6A,16A,20A,25A,32A,40A |
| Գնահատված լարումը | AC 220/230/240V |
| Հաճախականություն | 50/60 Հց |
| Թռիչքի կորը | B / C |
| Մեկուսիչ լարում | 500 Վ |
| Իմպուլսային լարում | 4 կՎ |
| Պաշտպանության աստիճան | IP20 |
| Մեխանիկական կյանք | 20000 անգամ |
| Էլեկտրական կյանք | 6000 անգամ |
| Տերմինալի ոլորող մոմենտ | 1,5 Ն.մ |
| Հաղորդալարերի հզորություն | 1–25 մմ² |
| Գործող ջերմաստիճան | -25℃ ~ +50℃ |
| Չափերը | 82,5×73,2×17,8 մմ |

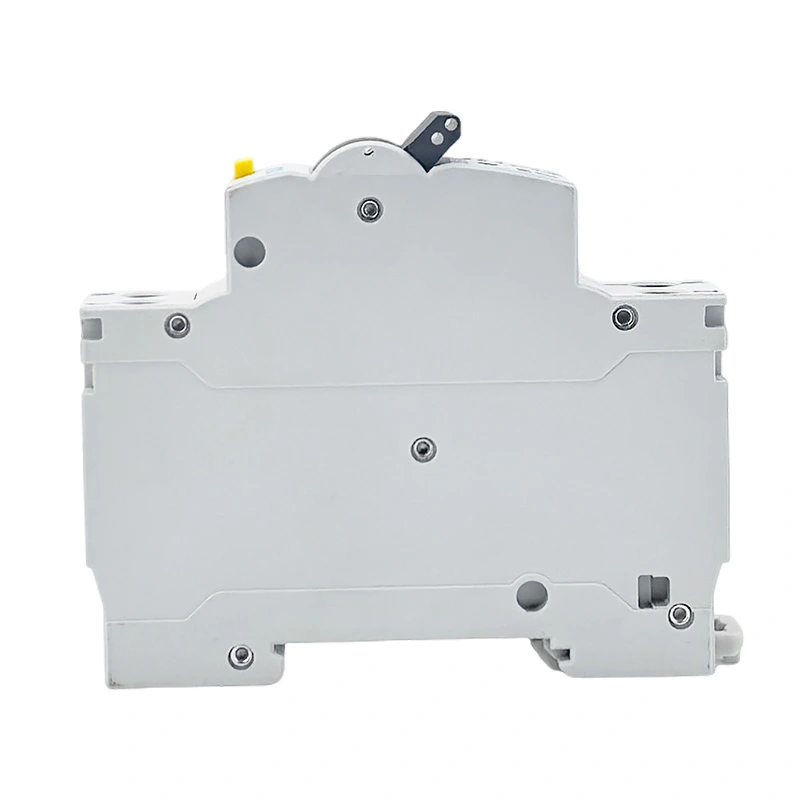

Ուրվագծային չափերը
★ Երկարությունը՝ 82,5 մմ
★ Բարձրությունը՝ 73,2 մմ
★ Լայնությունը՝ 17,8 մմ (1-մոդուլի ստանդարտ լայնություն)

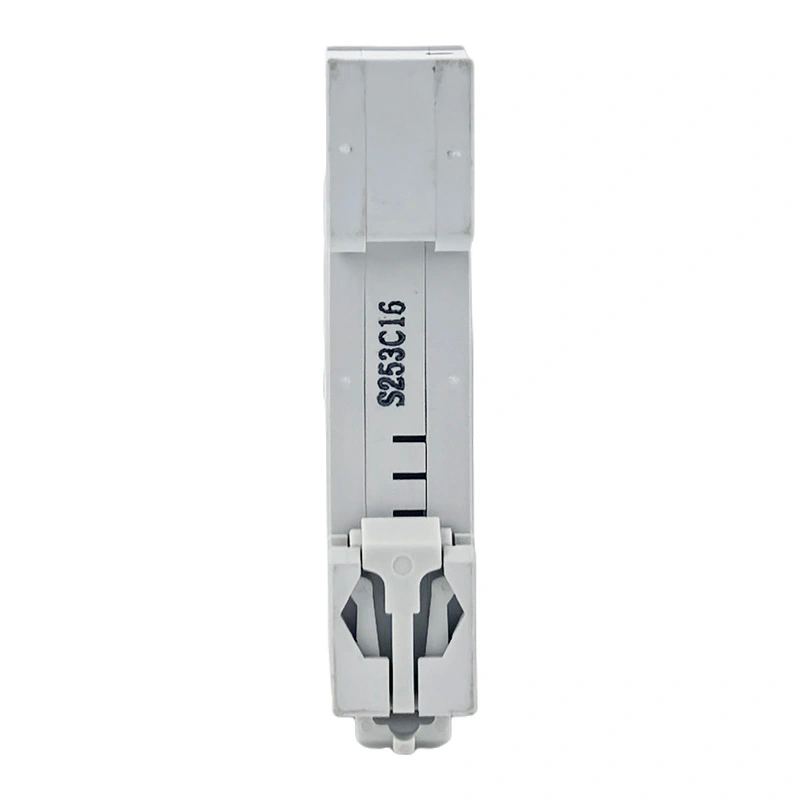

★ Մոնտաժում՝ 35 մմ DIN երկաթուղով
★ Հաղորդալարեր. հարմար է 1–25 մմ² ճկուն/կոշտ մալուխի համար
★ ավտոբուսի հաստությունը՝ 0,8–2 մմ
Ստանդարտ փորձարկման առարկաներ
★ 1.13 Չգործող թեստի ժամանակ (≥1 ժամ)
★ 1.45 Սայթաքման թեստ (<1 ժամ)
★ 2.55 Ծանրաբեռնված գործողությունների թեստում
★ Մագնիսական ակնթարթային անջատման թեստ (3In/5In B/C կորի համար)
★ Դիէլեկտրիկ դիմակայել լարման փորձարկում
★ Ջերմաստիճանի բարձրացման թեստ
★ Կարճ միացման անջատման հզորության փորձարկում (6կԱ)
★ Մեխանիկական և էլեկտրական կյանքի փորձարկում
★ Բարձր և ցածր ջերմաստիճանի շահագործման թեստ

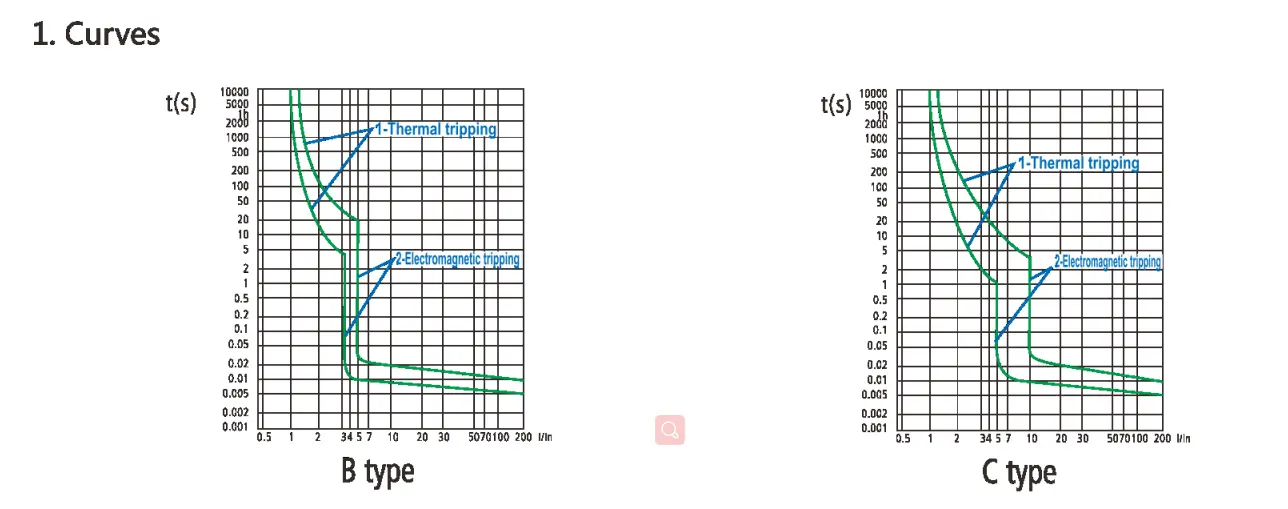

Սայթաքման բնորոշ կորեր
IEC 60898-1
Մագնիսական արձակում
Երբ միացումի կարճ միացում է տեղի ունենում, ակնթարթային անջատումը կատարվում է երկաթե միջուկով մագնիսի միջոցով: Համաձայն IEC60898 ստանդարտի՝ այս արտադրանքը կարելի է բաժանել երեք տեսակի՝ B, C և D:
|
|
Փորձարկման հոսանք | Ուղևորության ժամանակ | Դիմումներ |
| B կոր | 3ln 5ln |
0.1 |
Բ տիպը կիրառելի է միայն ակտիվ բեռների համար. - Էլեկտրական ջեռուցիչ - Ջրատաքացուցիչ - Էլեկտրական վառարան |
| C կոր | 5 10 լն |
0.1 |
C տիպը հարմար է սովորական բեռների համար. -Լամպ -Հոսանքի վարդակից -Փոքր հոսանքի շարժիչ |
Ջերմային արձակում
●Շղթայում գերծանրաբեռնված լինելուց հետո անջատիչի բիմետալիկ ժապավենը ջերմության պատճառով կծկվի, ինչի հետևանքով կոնտակտներն անջատվում են և կհանգեցնի ջերմային անջատման:
●IEC ստանդարտը սահմանում է անջատման ժամանակի տիրույթը տարբեր գերբեռնված հոսանքների համար;
●Հղման փորձարկման միջավայրի ջերմաստիճանը 30 °C է:
| Փորձարկման հոսանք | Ուղևորության ժամանակ |
| 1,13լն | t z 1h (≦ 63A-ում) |
| 1,45լն | t<1ժ (≦ 63A-ում) |
| 2,55լն | 1s<1h<60s(In≤32A)1s |

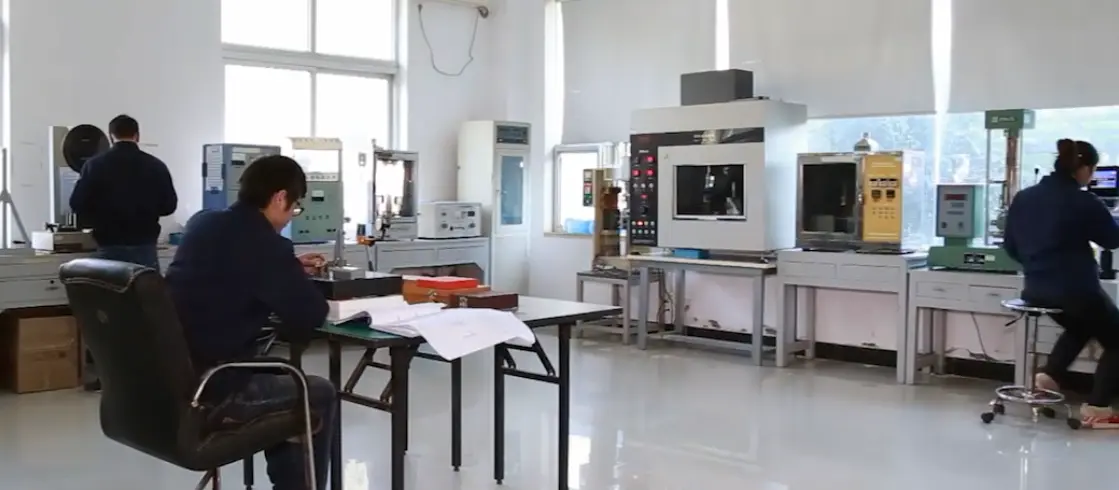

Որակի վերահսկման գործընթաց
1. Հումքի մուտքային ստուգում և հավաստագրում
2. Ավտոմատ ներարկման համաձուլվածքներ և ճշգրիտ մետաղական դրոշմում
3. Կիսաֆաբրիկատների հավաքում և չափաբերում
4. 100% ամբողջական անջատման բնութագրական թեստ
5. Դիմակայել լարման և մեկուսացման կատարողական թեստին
6. Բարձր և ցածր ջերմաստիճանի ծերացման թեստ
7. Արտաքին տեսք, չափսեր և պատկերանշանի ստուգում
8. Վերջնական փաթեթավորման և առաքման ստուգում
Փաթեթավորում և առաքում
★ Ստանդարտ արտահանման ստվարաթղթե տուփ՝ հարվածակայուն աստառով
★ Խմբային տուփ փաթեթավորված՝ քերծվածքներից խուսափելու համար
★ Մաքրել պիտակը. մոդել, ընթացիկ, բևեռներ, քանակ, սերտիֆիկացում
★ Հարմար է ծովային, օդային և ցամաքային փոխադրումների համար
★ Աջակցեք OEM փաթեթավորմանը, մաքսային պատկերանշանին և պիտակին
Հաճախորդների հաջողության դեպքեր
CDADA MCB DPN 6KA-ն արտահանվել է ավելի քան 50 երկիր և տարածաշրջան.
★ Երկարաժամկետ սորուն մատակարարում եվրոպական և ասիական դիստրիբյուտորների համար
★ Տնային շրջանների վերանորոգման նախագծեր Մերձավոր Արևելքում և Աֆրիկայում
★ OEM համագործակցություն հայտնի միջազգային էլեկտրական ապրանքանիշերի հետ
★ Էլեկտրաէներգիայի բաշխումն աջակցում է անշարժ գույքի մշակողների համար
★ Կայուն պատվերներ էլեկտրական կապալառուներից և համակարգային ինտեգրատորներից
Ինչու՞ ընտրել DADA Electric-ը:
★ 40+ տարվա մասնագիտական փորձ անջատիչների հետազոտության և զարգացման և արտադրության ոլորտում
★ 90% հիմնական բաղադրիչները արտադրվում են տանը, կայուն որակի վերահսկում
★ ISO9001 սերտիֆիկացված, միջազգային չափանիշներին լիարժեք համապատասխանություն
★ Ամբողջական հավաստագրեր՝ CE, CB, CCC և այլն:
★ Մեծ արտադրական հզորություն, արագ առաքում մեծաքանակ պատվերների համար
★ Պրոֆեսիոնալ տեխնիկական աջակցություն և վաճառքից հետո սպասարկում
★ Ընդունեք OEM & ODM հարմարեցումը շուկայի պահանջները բավարարելու համար
★ Համաշխարհային լոգիստիկ համակարգ, անվտանգ և ճշտապահ առաքում
