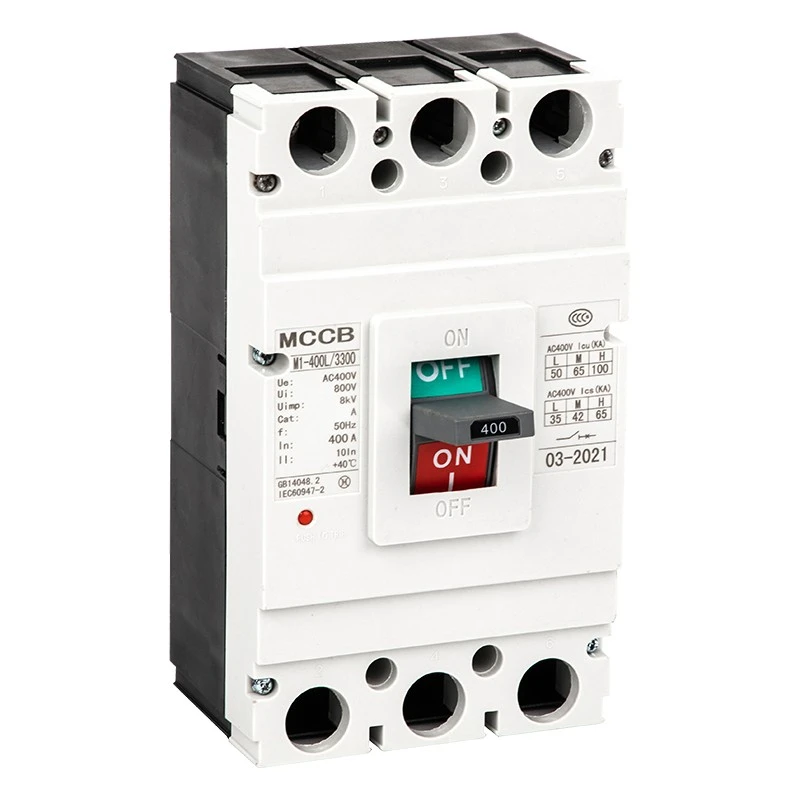

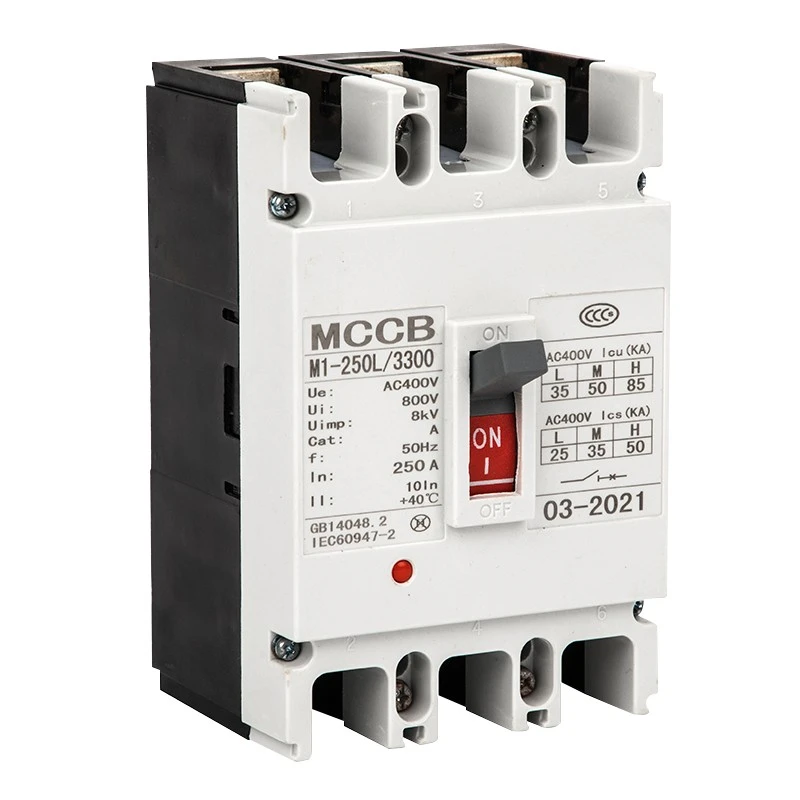

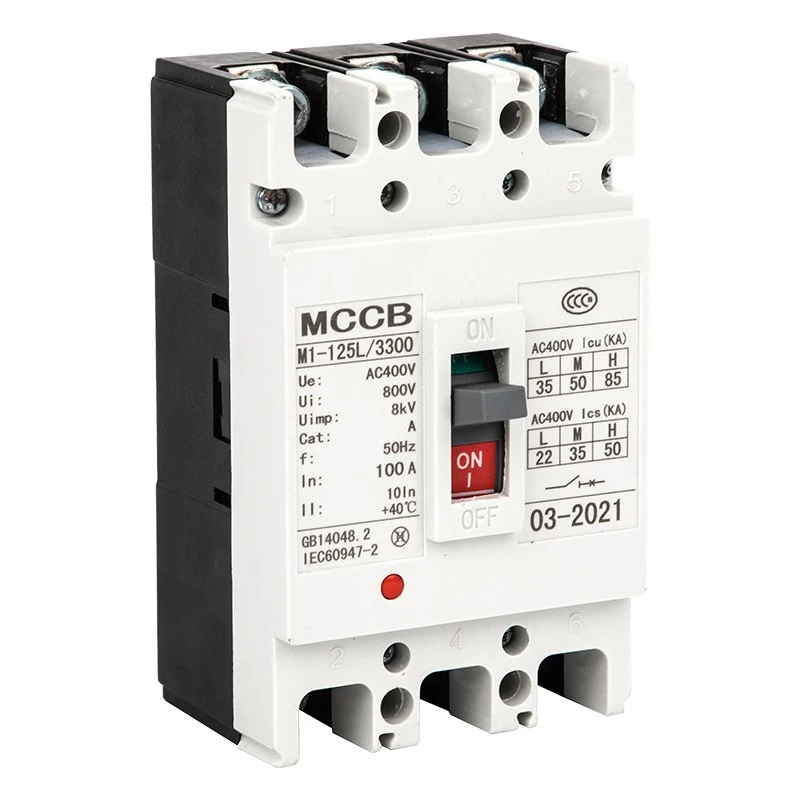

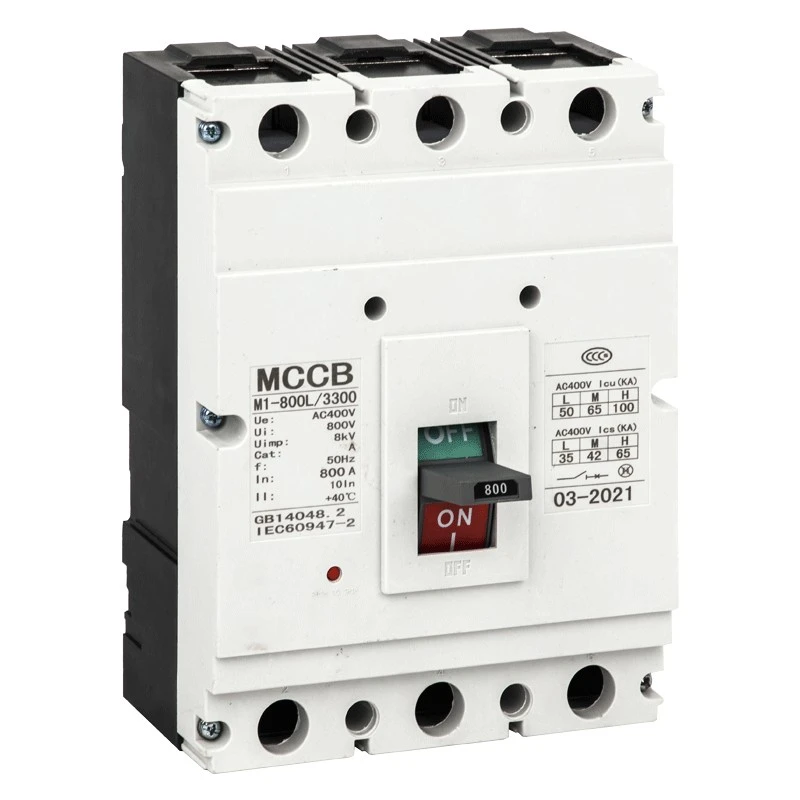

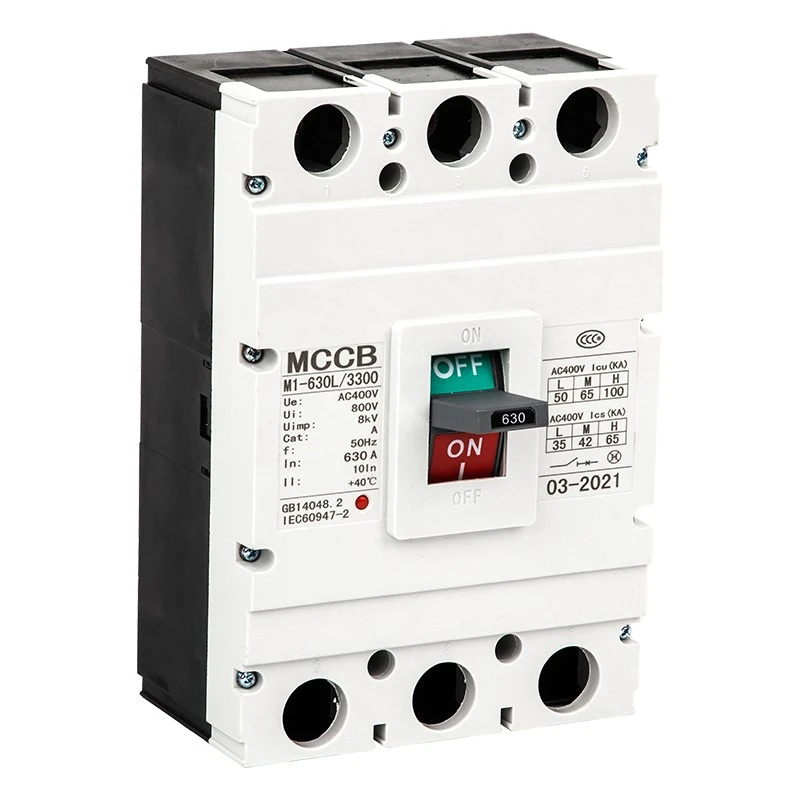

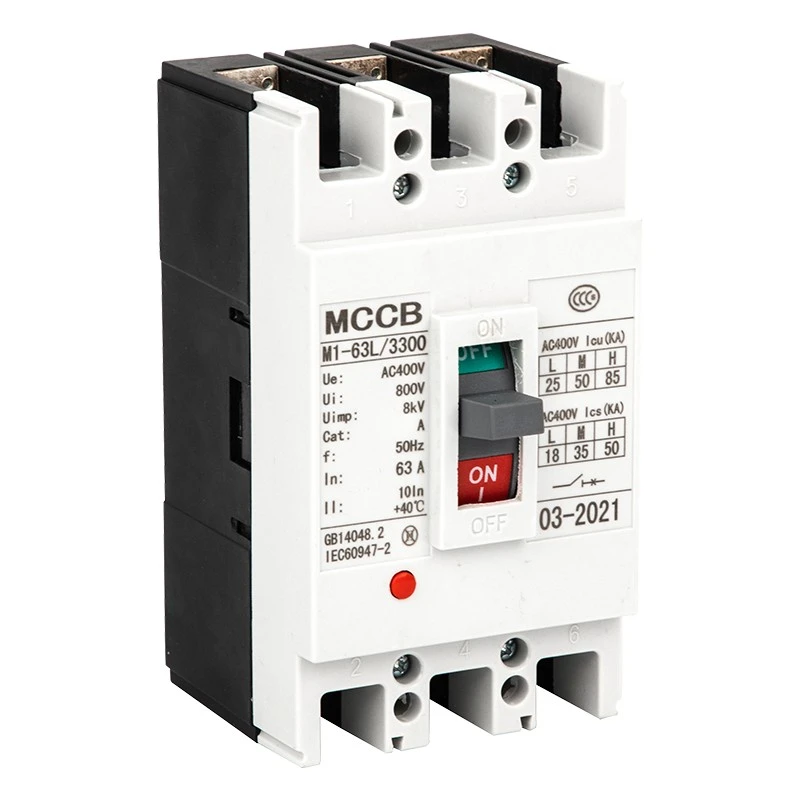

CM1 Molded Case Circuit Breaker
Model:DAM2 (CM1) Series
Այս CDADA CM1 Molded Case Circuit Breaker (MCCB) կառուցված է զանգվածային գնումների համար՝ IEC60947-2 սերտիֆիկացմամբ և կայուն գործունակությամբ արդյունաբերական էներգահամակարգերի համար: CM1 MCCB-ն օգտագործում է բարձր ամրության կառուցվածք և հուսալի անջատման մեխանիզմ, հեշտ տեղադրվող և պահպանվող: Այն համատեղում է խելացի պաշտպանությունը երկարակյաց դիզայնի հետ՝ ապահովելով երկար սպասարկման ժամկետ էլեկտրաէներգիայի բաշխման և ծանր արդյունաբերական ծրագրերում:
Այս DAM2 (CM1) սերիայի CM1 Molded Case Circuit Breaker-ը բարձր արդյունավետությամբ ցածր լարման պաշտպանիչ սարք է, որը արտադրվել է Չինաստանում հուսալի արտադրող և մատակարար Shanghai DADA Electric Co., Ltd.-ի կողմից: Մեկուսացման գնահատված լարմամբ մինչև 800 Վ, անվանական աշխատանքային լարման 400 Վ/690 Վ և անվանական հոսանքի 63 Ա-ից մինչև 1600 Ա, այն լայնորեն օգտագործվում է էլեկտրաէներգիայի բաշխման, շղթայի պաշտպանության, շարժիչի կառավարման և հազվադեպ միացման համար:
Այս շարքը աջակցում է ուղղահայաց և հորիզոնական տեղադրմանը, համապատասխանում է IEC60947-2 ստանդարտին և ապահովում է ամբողջական գերծանրաբեռնվածություն, կարճ միացում և թերլարման պաշտպանություն ուժային սարքավորումների համար:
Ապրանքի առանձնահատկությունները
★ Մեկուսացման գնահատված լարումը` 800 Վ; Աշխատանքային լարումը` 400V/690V
★ Ընթացիկ տիրույթ՝ 63A, 100A, 225A, 400A, 630A, 800A, 1250,1600A
★ Ճեղքման հզորություն՝ L ստանդարտ, M միջին, H բարձր ճեղքման տեսակ
★ Ջերմային-մագնիսական և էլեկտրամագնիսական երկակի թողարկման ռեժիմներ
★ Ուղղահայաց/հորիզոնական տեղադրում, հարմար է մեկուսացման համար
★ Շրջակա միջավայրի ջերմաստիճանի լայն տիրույթ՝ -5℃~+40℃
★ Բարձրությունը ≤2000 մ, աղտոտվածության աստիճան 3
Դիմումներ
CDADA CM1 Molded Case Circuit Breaker-ը լայնորեն կիրառվում է արդյունաբերական և քաղաքացիական էներգիայի բաշխման համակարգերում, ներառյալ գործարանները, շենքերը, տվյալների կենտրոնները, էլեկտրակայանները, ենթակառուցվածքները, մեխանիկական սարքավորումները և էլեկտրաէներգիայի բաշխիչ պահարանները: Այն նաև օգտագործվում է շինարարության, մետալուրգիայի, նավթաքիմիական և այլ ոլորտներում շարժիչների պաշտպանության, սխեմաների փոխակերպման և անվտանգ էլեկտրամատակարարման համար:
Տեխնիկական պարամետրեր
★ Ստանդարտներ՝ IEC60947-2, GB14048.2
★ Հաճախականությունը՝ AC 50Hz/60Hz
★ բևեռ՝ 1P,2P, 3P, 4P
★ Թողարկում՝ ջերմամագնիսական (կրկնակի), էլեկտրամագնիսական (ակնթարթային)
★ Ակնթարթային կարգավորում. բաշխման տեսակը 10In±20%; Շարժիչի տեսակը 12In±20%
★ Տեղադրում. առջևի էլեկտրալարեր, հետևի լարեր, խրոցակի տեսակ
★ Շահագործում՝ մեխանիկական, էլեկտրական գործող մեխանիզմ
|
Մոդել |
բեւեռ |
Գնահատված հոսանք (Ա) |
Գնահատված գործող լարման (V) |
Գնահատված մեկուսացում լարման (V) |
Գնահատված վերջնական կարճ միացման հզորություն (Icu) |
Flashover հեռավորությունը (մմ) |
||
|
Փորձարկման լարումը (V) |
Icu (կԱ) |
ICS (կԱ) |
||||||
|
DAM2L-63 |
3 |
10, 16, 20, 25, 32, 40, 50, 63 |
400 |
500 |
400×1.10 |
25 |
18 |
0 |
|
DAM2M-63 |
3, 4 |
50 |
35 |
|||||
|
DAM2L-100 |
3, 4 |
16, 20, 25, 32, 40, 50, 63, 80, 100 |
400 |
800 |
30 |
22 |
≤50 |
|
|
DAM2M-100 |
2, 3, 4 |
50 |
35 |
|||||
|
DAM2H-100 |
3 |
85 |
50 |
|||||
|
DAM2L-100 |
3, 4 |
690 |
10 |
5 |
||||
|
DAM2M-100 |
2, 3, 4 |
20 |
10 |
|||||
|
DAM2L-225 |
3, 4 |
100, 125, 140, 160, 180, 200, 225 |
400 |
800 |
35 |
25 |
||
|
DAM2M-225 |
2, 3, 4 |
50 |
35 |
|||||
|
DAM2H-225 |
3 |
85 |
50 |
|||||
|
DAM2L-225 |
3, 4 |
690 |
10 |
5 |
||||
|
DAM2M-225 |
2, 3, 4 |
20 |
10 |
|||||
|
DAM2L-400 |
3 |
225, 250, 315, 350, 400 |
400 |
800 |
50 |
35 |
≤100 |
|
|
DAM2M-400 |
3, 4 |
65 |
42 |
|||||
|
DAM2H-400 |
3 |
100 |
65 |
|||||
|
DAM2L-400 |
3 |
690 |
15 |
8 |
||||
|
DAM2M-400 |
3, 4 |
20 |
10 |
|||||
|
DAM2L-630 |
3 |
400, 500, 630 |
400 |
800 |
50 |
35 |
||
|
DAM2M-630 |
3, 4 |
65 |
42 |
|||||
|
DAM2H-630 |
3 |
100 |
65 |
|||||
|
DAM2L-630 |
3 |
6910 |
15 |
8 |
||||
|
DAM2M-630 |
3, 4 |
20 |
10 |
|||||
|
DAM2M-800 |
3 |
630, 700, 800 |
400 |
800 |
75 |
50 |
||
|
DAM2H-800 |
3 |
100 |
65 |
|||||
|
DAM2M-800 |
3 |
4690 |
30 |
15 |
||||
|
DAM2-1250 |
3 |
800, 1000, 1250 |
400 |
800 |
85 |
42 |
||
|
DAM2-1250 |
3 |
690 |
25 |
12.5 |
||||
Ուրվագիծ և տեղադրման չափսեր
Մեր CM1 MCCB-ն տրամադրում է ամբողջական չափի տվյալներ 63A–1600A մոդելների համար, ներառյալ առջևի լարերը, հետևի լարերը և միացման տեսակը: Շրջանակի տարբեր չափսեր (63/100/225/400/630/800/1250/1600) համապատասխանում են H, H1, H2 չափսերին ստանդարտ պահարանների տեղադրման համար: Ձեռքով և էլեկտրական մեխանիզմի բարձրությունը նույնպես ստանդարտացված է հեշտ հավաքման համար:
Աքսեսուարներ և գործառույթներ
Ներքին պարագաներ
★ Շունտի արձակում. 70%-110% անվանական լարում հուսալի անջատման համար
★ Լարման պակաս. 35%-70% լարման անկում ավտոմատ պաշտպանության համար
★ Օժանդակ կոնտակտ և ազդանշանային կոնտակտ. ազդանշանի հետադարձ կապ և անսարքության ահազանգ
★ Կանխավճարային հաշվիչի հատուկ թողարկում. Հետաձգման գործարկումը 0,5–2 վրկ
Արտաքին պարագաներ
★ Ձեռնարկի գործող մեխանիզմ
★ Էլեկտրական (շարժիչ) գործող մեխանիզմ
★ Ֆազային տարանջատիչներ, մոնտաժային պտուտակներ, ավտոբուսների հավաքածուներ

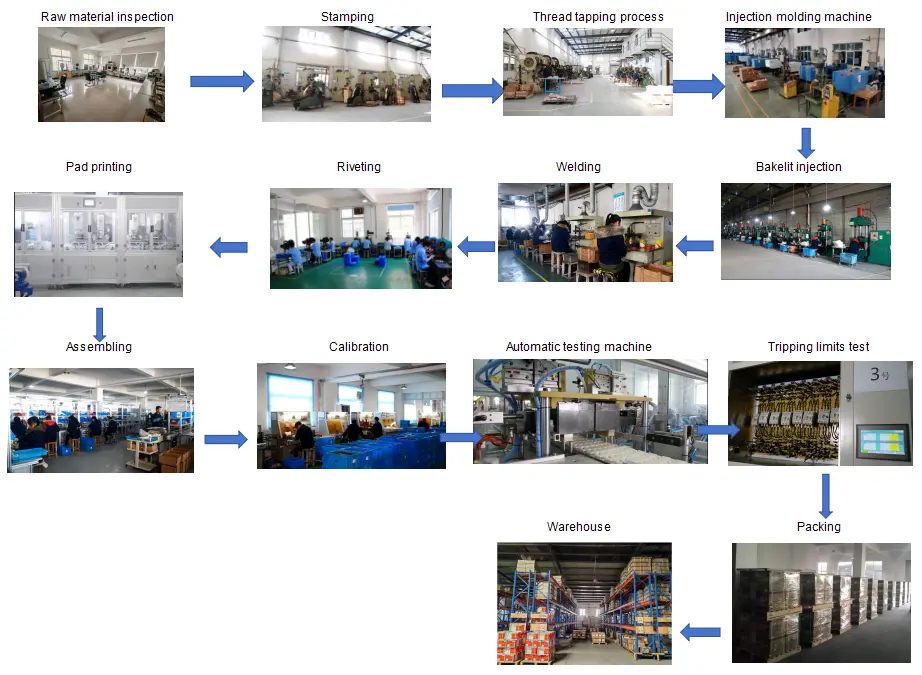

Որակի վերահսկման հոսք
Հումքի ստուգում → Արտադրության վերամշակում → Հավաքման գիծ → Ուղևորության բնութագրական փորձարկում → Ջերմաստիճանի բարձրացման փորձարկում → Կարճ միացման թեստ → Ծերացման փորձարկում → Արտաքին տեսք և չափի ստուգում → Փաթեթավորում → Վերջնական ստուգում առաքումից առաջ

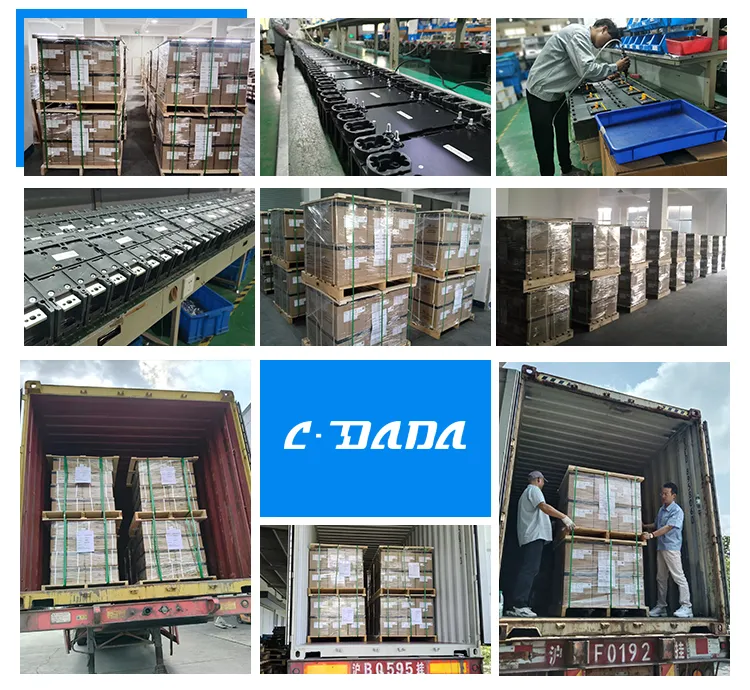

Փաթեթավորում և առաքում
★ Ստանդարտ արտահանման ստվարաթուղթ + փայտե ծղոտե ներքնակ անվտանգ տեղափոխման համար
★ Պիտակը` մոդել, ընթացիկ, բևեռ, քանակ, վկայագիր
★ Հարմար է ծովային, օդային և ցամաքային լոգիստիկայի համար

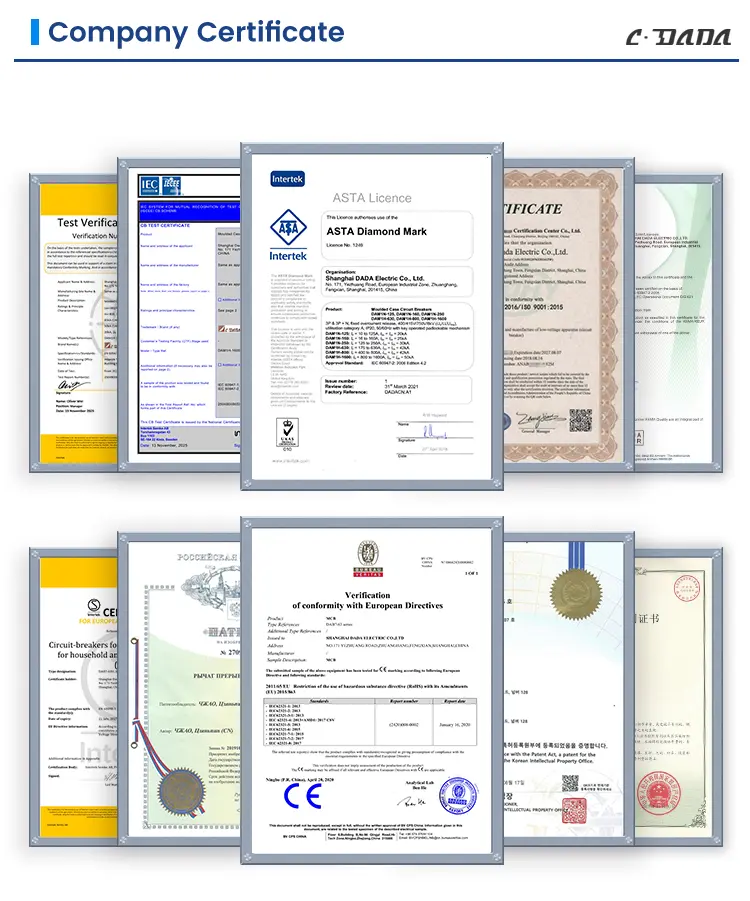

Հավաստագրեր
IEC60947-2, GB14048.2, CE, CB, ROHS և այլ միջազգային հաստատումներ:

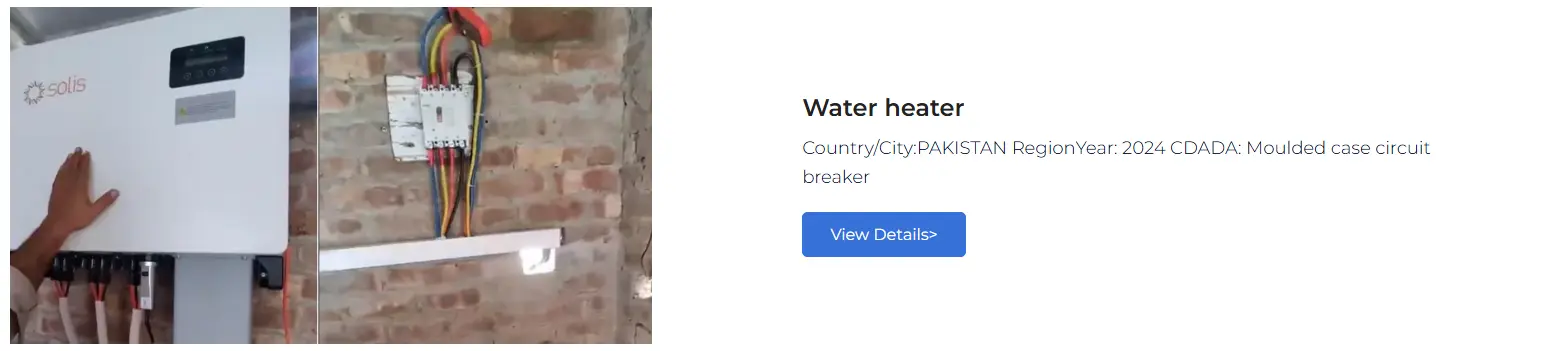

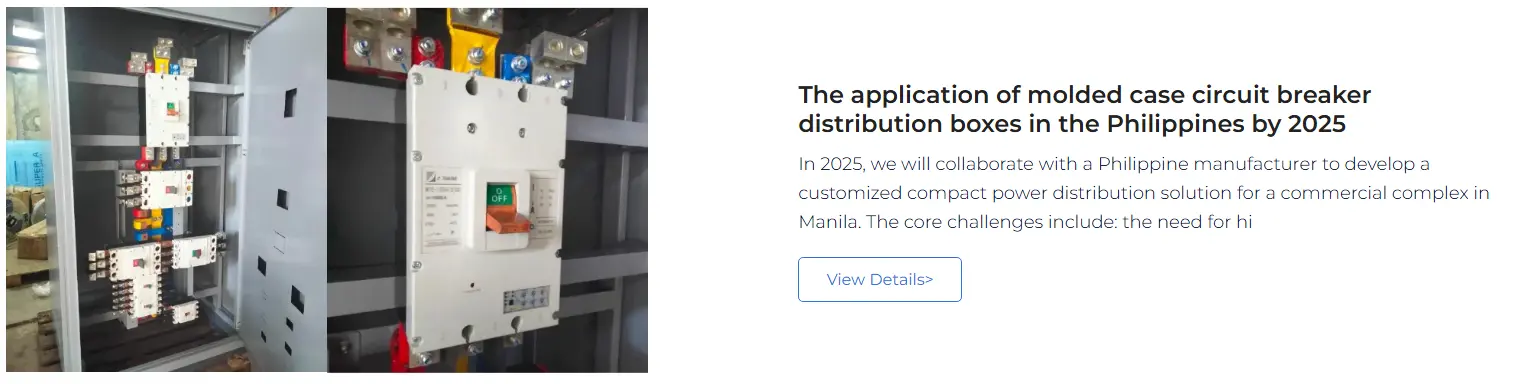

Հաճախորդների համագործակցության դեպքեր
CDADA DAM2 շարքի MCCB-ը մատակարարվել է համաշխարհային հաճախորդներին, այդ թվում՝ էլեկտրաէներգիայի բաշխման համակարգերի ինտեգրատորներին, արդյունաբերական սարքավորումների արտադրողներին, անջատիչների գործարաններին, շինարարական կապալառուներին և OEM ապրանքանիշերին Եվրոպայում, Հարավարևելյան Ասիայում, Մերձավոր Արևելքում, Աֆրիկայում և Հարավային Ամերիկայում: Մենք ապահովում ենք կայուն զանգվածային մատակարարում և հարմարեցված լուծումներ երկարաժամկետ գործընկերների համար:
